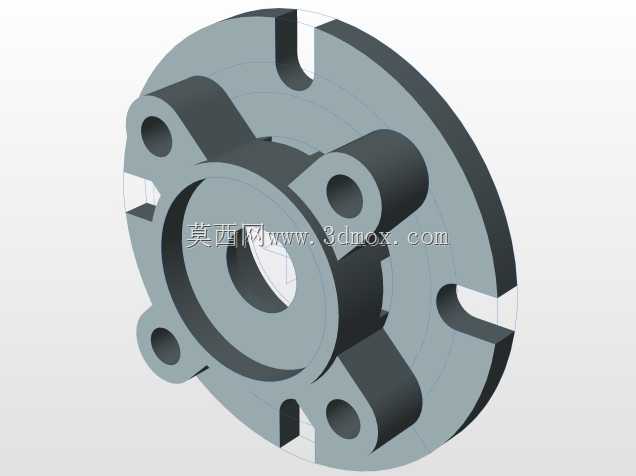

带凸耳定位槽多孔连接法兰盘结构

这类带凸耳与周向定位槽的法兰结构，常应用在泵阀进出口管路对接、减速机输出端传动连接、液压站油路模块拼接等需要精准周向定位的装配场景中，区别于普通光面平法兰，其自带的定位结构可避免装配后连接件受振动出现周向滑移，大幅降低反复对位调整的装配工作量。从功能特性来看，法兰本体中心设置的阶梯通孔，一方面用于穿过传动轴或者输送介质流道，另一方面阶梯面可作为轴向定位面，与对接件的轴肩或者密封端面贴合，保证轴向装配尺寸的一致性；周向均匀分布的四个带安装孔凸耳，相比整圈带孔的法兰，在保证连接强度的前提下削减了整体重量，同时凸耳上的通孔可适配螺栓穿过，将法兰与对接件锁紧，凸耳的突出结构也给螺栓拆装留出了足够的扳手操作空间，不会出现整圈法兰相邻螺栓间距过小导致扳手无法卡入的问题。设计过程中，周向开设的四个弧形定位槽是核心考量点，槽位的角度分布与对接件上的定位销位置完全匹配，装配时只需将定位槽对准销位推入即可完成周向对位，无需反复旋转调整孔位，尤其适合狭小安装空间内的盲装作业；法兰盘的厚度设计需要结合连接螺栓的预紧力计算，避免螺栓锁紧后法兰出现翘曲变形导致密封面泄漏，凸耳与法兰本体的衔接位置做了圆弧过渡处理，可减少应力集中，避免长期受交变载荷时衔接位置出现开裂。从安装边界来看，这类法兰的最大外缘由凸耳顶端决定，安装时需要预留出凸耳的旋转避让空间，定位槽的深度需要匹配定位销的伸出长度，保证装配后定位销完全卡入槽内，不会出现轴向窜动；中心阶梯孔的各段直径公差需要根据配合需求选定，与轴配合的位置选用过渡配合保证同轴度，与流道对接的位置公差可适当放宽以降低加工成本，安装端面的平面度需要控制在合理范围内，保证密封垫片受压均匀，避免出现局部渗漏的问题。实际选型应用时，还需要结合工况的载荷特性核对螺栓的规格与数量，若应用在有振动冲击的设备上，可在螺栓位置加装防松垫圈，配合定位槽的限位作用，进一步提升连接结构的可靠性。
