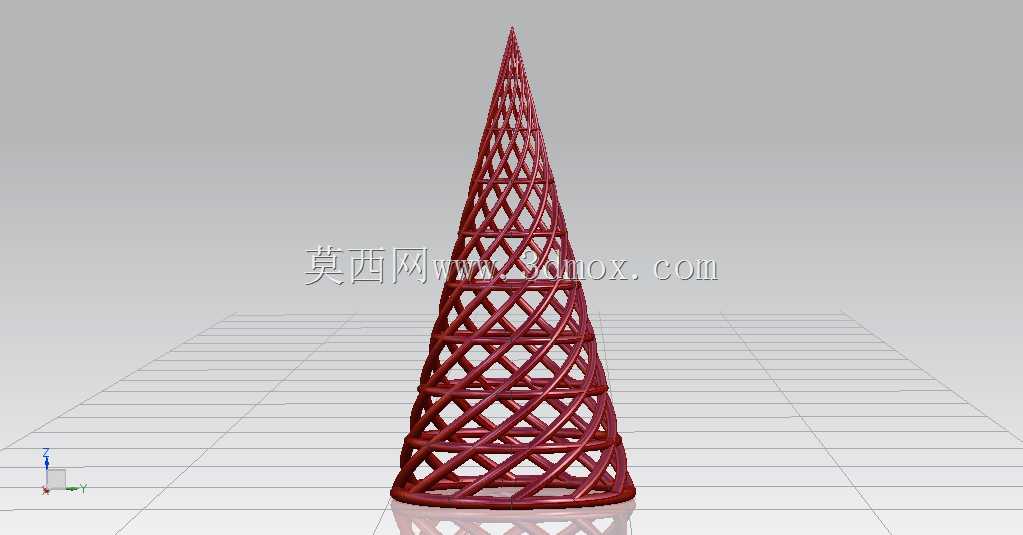

镂空桁架结构圆锥造型工业构件

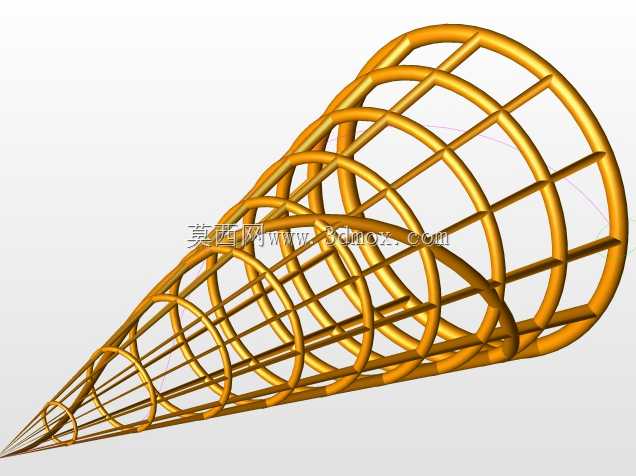

这类镂空桁架式圆锥构件，在实际工程场景中常作为流体整流内件、轻质支撑骨架、特种过滤承载体使用，比如在通风管道的渐扩段内置该结构，可在不产生过大风阻的前提下，对紊流气流进行梳理，降低管道出口的气流脉动；在轻质展示装置、特种景观构筑物中，该结构可作为内部支撑骨架，依靠镂空特性大幅降低整体自重，同时保证足够的纵向承载能力。从结构设计逻辑来看，整体采用正圆锥外轮廓作为设计基准，所有杆件均沿圆锥母线方向与环向螺旋方向交错布置，相邻杆件在交点处完全固结，形成连续的空间网格受力体系，相比实心圆锥结构，在同等外形尺寸下可减少70%以上的材料用量，同时纵向抗失稳能力仅比同外径实心锥降低15%左右，兼顾了轻量化与结构强度需求。设计过程中首先确定圆锥的底面直径与总高度比例，常规工况下高径比控制在5:1到8:1区间时，结构的纵向抗屈曲性能最优，杆件的截面尺寸根据实际承载载荷核算，若作为流体整流构件使用，杆件直径选取为所在位置圆锥截面直径的1/20到1/15，避免杆件过粗阻挡流道，也防止杆件过细在气流冲击下产生共振。安装边界上，构件底部设计有整圈环形实心边，可通过法兰连接、焊接或者抱箍固定的方式与下游设备端面连接，顶部收尖位置可根据实际使用需求加装端盖或者连接吊点，整个结构无突出的安装余边，所有杆件交接位置均做圆弧过渡处理，避免应力集中导致的结构断裂。在实际建模过程中，需要先绘制圆锥面作为投影基准，将螺旋线与母线方向的直线投影到圆锥面上，再沿投影线生成等直径的圆管杆件，最后对所有杆件的相交位置做布尔合并，保证整个结构为连续整体，避免出现离散杆件导致的受力断点。这类结构在3D打印快速制造、铸造工艺生产中都有较好的适配性，镂空网格的间隙尺寸可根据实际工况调整，若作为过滤载体使用，可在网格间隙内嵌装过滤介质，依靠圆锥面的大比表面积提升过滤通量，同时锥形结构可让被拦截的杂质沿锥面自然滑落，避免滤孔堵塞。需要注意的是，当该结构用于有振动载荷的工况时，需要在环向每隔3个网格单元增加一道加粗的环向加强筋，提升结构的整体抗振性能，避免长期振动下杆件交接位置出现疲劳裂纹。
