多层锥台结构橡胶密封防护套

　　做机械结构设计快十二年，经手的防护密封类橡胶件少说也有上百套，这类多层锥台结构的橡胶波纹管，是传动杆件防护场景里最常用的结构之一，很多刚入行的工程师总觉得这类橡胶件是辅件，随便选个通用款就行，真到设备跑起来出问题，十有八九都是这类辅件掉链子。

　　先说实际应用场景，这类结构最常见的是用在换挡操纵杆、转向拉杆、气动执行器外露活塞杆、小型液压支杆的外露运动段防护，还有部分检测设备的往复运动探针外侧，核心作用就是把做往复伸缩、小角度摆动的金属杆件和外界环境隔离开。之前做过一款厂区用的低速电动搬运车，转向拉杆的球头连接段一开始图省事用了直筒式橡胶套，跑了不到三个月，厂区里的铁屑、灰尘混着雨水就灌进了球头铰缝里，转向卡滞不说，球头磨损快到离谱，后来换成这种多层锥台的波纹管结构，连续跑了一年半拆检，球头内腔的润滑脂还保持着干净的状态。

　　从功能特性来说，这种橡胶件首先要满足的是随动变形能力，因为被防护的杆件不是单纯做直线伸缩，很多时候会伴随一定角度的偏摆，多层锥台的褶皱结构，每一层都能独立产生弯曲、拉伸、压缩变形，不会像直筒套那样在偏摆角度大的时候出现局部拉扯开裂，或者压缩的时候出现堆叠褶皱卡滞。其次是密封防护性能，橡胶本身的弹性配合两端的安装贴合面，能阻挡粒径0.1mm以上的粉尘、飞溅的切削液、雨水进入杆件配合面，同时还能把杆件内部溢出的润滑脂封在腔体内，不会甩到周边设备上。还有一点很容易被忽略，就是这类波纹管本身有一定的阻尼减震作用，杆件运动产生的微小高频振动，传递到橡胶套上会被褶皱结构的弹性变形吸收掉一部分，不会产生共振异响。

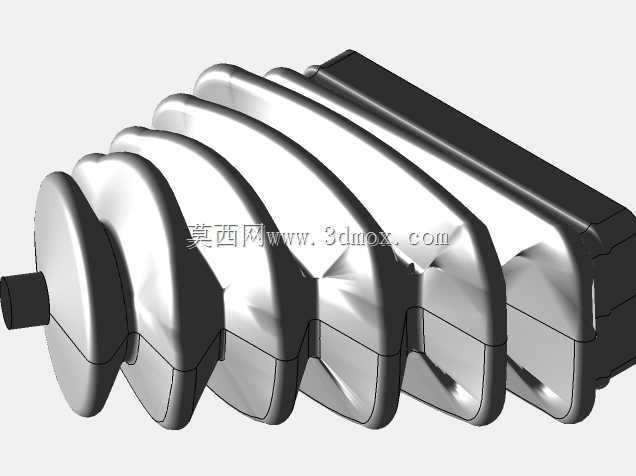

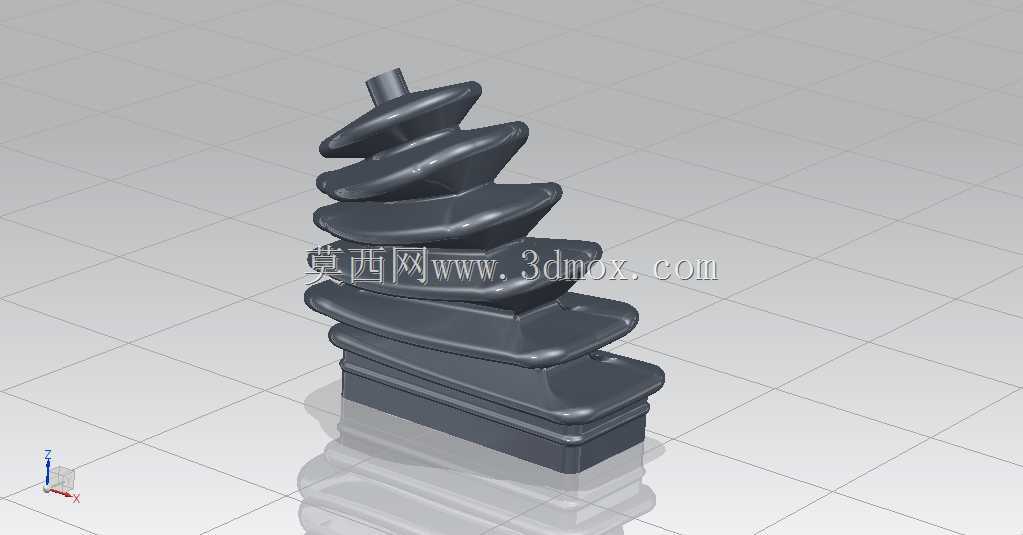

　　再讲设计思路，做这个结构的三维建模的时候，首先要确定的是两端的安装边界尺寸，图里的结构下端是方形安装基座，上端是圆形的杆状连接端，这就意味着下端要和设备上的方形安装座贴合，通常是设计一圈内嵌的刚性骨架，安装的时候靠压框或者卡箍把橡胶基座压紧在安装面上，保证密封压力均匀，不会出现局部翘缝。上端的圆形连接端是套在被防护的杆件上，内径要比杆件外径小0.5-1mm，靠橡胶的抱紧力贴在杆件表面，跟着杆件一起运动，不会出现相对滑动磨损。中间的褶皱段设计，每一层锥台的倾斜角度控制在12-15度之间，这个角度是反复验证过的，角度太大的话拉伸的时候容易扯薄，角度太小压缩的时候褶皱会互相挤压摩擦，加速橡胶老化。每一层锥台的壁厚是渐变的，靠近两端安装位的壁厚稍厚，大概2.5-3mm，中间褶皱的壁厚控制在1.8-2mm，既保证整体的结构强度，又让变形段足够柔软，随动性更好。建模的时候要注意每一层褶皱的圆角过渡，绝对不能出现直角棱边，橡胶件硫化的时候直角位置容易出现缺胶、应力集中，使用的时候弯折几次就会从棱边位置开裂。

　　关于外形尺寸和安装边界，首先要确定的是最大伸缩行程，这类波纹管的最大拉伸长度要比杆件的最大伸出长度长10%左右，最小压缩长度要比杆件的最小缩回长度短15%，避免运动到极限位置的时候把橡胶套拉断或者压死。下端方形安装基座的尺寸，要匹配安装面的固定孔位，基座边缘要比安装面的密封槽宽出2mm，保证压紧之后有足够的密封余量。上端的圆形连接段长度不能太短，至少要保证杆件偏摆到最大角度的时候，连接端还有足够的贴合长度，不会从杆件上脱开。另外要注意的是安装空间的避让，褶皱段的最大外径，要比周边的固定结构最小间隙大5mm以上，避免设备运动的时候橡胶套和周边金属件摩擦，用不了多久就会磨破。之前有个同行做的设备，就是没算好安装间隙，波纹管拉伸的时候蹭到旁边的安装支架，不到一个月就磨穿了，粉尘进去把活塞杆拉花，损失比一个橡胶套大几百倍。

　　选材的时候通常用丁腈橡胶，耐油耐磨，普通工业环境下使用寿命能到3年以上，如果是在户外低温环境用，就要换成耐低温的氯丁橡胶，要是接触化学介质的场景，还要根据介质类型选氟橡胶材质，不过建模的时候结构是通用的，只是后期改材料参数就行。做三维建模的时候还要考虑橡胶的收缩率，硫化成型的时候橡胶会有一定的收缩，所以建模的时候尺寸要根据所选材料的收缩率放余量，不然做出来的成品安装尺寸会偏小，装不上。
