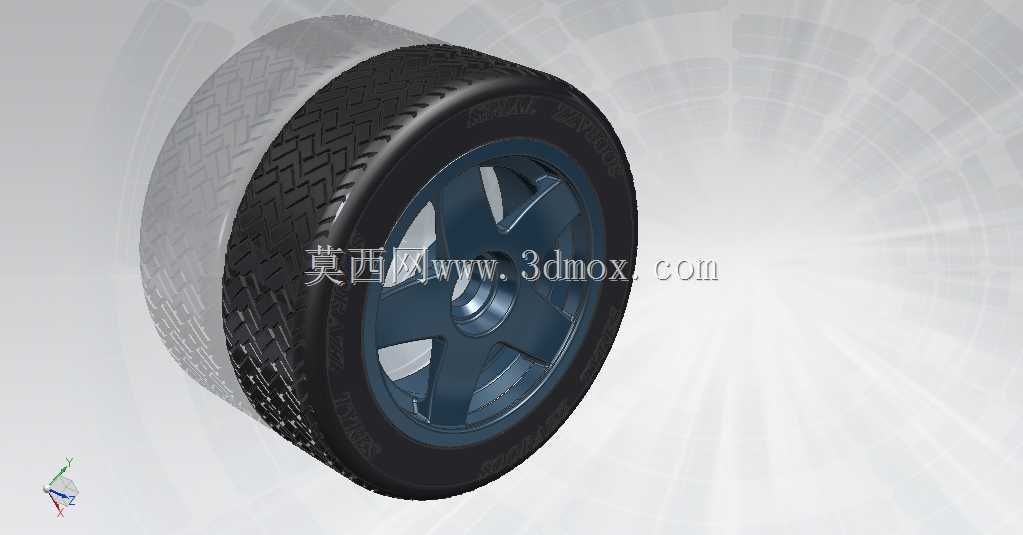

在乘用车底盘行走系统的开发流程中,轮胎与轮辋的匹配设计直接决定整车的抓地表现、行驶平顺性与转向响应精度,这套三维结构完整还原了量产乘用车型配套的非线性轮胎与铸造轮毂的装配关系,可直接用于底盘动力学仿真、整车总装干涉校核以及轮边部件的配套开发工作。从实际装车场景来看,这套轮组适配常规紧凑型家用乘用车的前轮或后轮安装位,轮辋采用五辐式铸造结构,辐条的倾斜角度与截面厚度经过反复校核,既能够满足日常铺装路面行驶的径向、侧向载荷承载要求,也预留了制动卡钳的安装避让空间,匹配常规浮动式制动卡钳与通风刹车盘的安装边界,不会出现转向过程中轮辋内壁与卡钳、转向节发生运动干涉的问题。轮胎部分采用非线性结构设计,
胎面的人字形花纹块排布兼顾干地抓地力与雨天排水性能,花纹沟的深度与宽度按照常规民用轮胎的耐磨与排水平衡要求设定,胎侧的厚度参数充分考虑了低速冲击下的缓冲性能,过减速带或碾轧路面细碎坑洼时,胎侧的形变可以吸收大部分冲击能量,避免硬冲击直接传递到悬架与车身结构。设计过程中首先确定了轮辋的安装节圆直径、中心孔定位尺寸与螺栓孔分布参数,这些尺寸直接决定轮组能否与车轴法兰精准匹配,中心孔采用台阶式定位结构,装配时可以与车轴轴头实现过盈配合定位,保证高速旋转时的同轴度,避免出现车轮动平衡超差引发的高速抖动问题。五辐式的轮辐设计并非单纯追求外观效果,每根辐条的背面都设计了渐变式的减重凹槽,在保证结构强度满足1.6倍满载轴荷冲击要求的前提下,
尽可能降低轮辋的非簧载质量,对于提升悬架的响应速度、改善轮胎贴地性能有明显帮助,轮辋的轮缘部分采用凸起式结构设计,轮胎充气后胎圈可以牢牢卡在轮缘与胎圈座之间,即使出现瞬时胎压下降的情况,也能避免轮胎脱圈引发的安全风险。轮胎的非线性特性主要体现在不同载荷、不同充气压力下的形变表现差异,建模过程中还原了胎面胶、带束层、帘布层、胎圈钢丝的分层结构,不同结构层的材料刚度参数按照实际轮胎的物理特性设定,在进行整车多体动力学仿真时,可以准确模拟不同侧向加速度下轮胎的侧偏特性、不同制动力度下的纵向滑移率变化,为底盘调校、ABS标定工作提供准确的结构参考。从安装边界来看,轮辋的偏距参数按照常规前置前驱紧凑型车的轮距要求设定,
装配后轮胎外侧面与翼子板内衬的间隙保持在合理范围,满载颠簸工况下轮胎跳动不会与翼子板、轮拱内衬发生剐蹭,轮胎内侧与减震器筒身、转向拉杆的间隙也预留了足够的安全余量,即使加装防滑链也不会出现运动干涉。胎面花纹的排布设计充分考虑了行驶噪声控制,相邻花纹块采用变节距设计,打破花纹块接地时的固定噪声频率,避免高速行驶时产生明显的共振噪声,胎肩部位的花纹块采用刚性加强设计,高速过弯时胎肩的形变更小,转向响应更加直接,不会因为胎肩过度形变出现转向滞后的问题。轮辋的铸造工艺结构也在模型中有所体现,辐条与轮辋外圈的连接位置设计了均匀的过渡圆角,避免铸造过程中出现应力集中导致的缩松、裂纹缺陷,气门嘴的安装孔位设置在两根辐条之间的轮辋凹槽位置,充气操作时不会被辐条遮挡,同时也避免了气门嘴与平衡块发生位置冲突。这套轮组模型的装配关系完全按照实际装车的配合公差设定,轮胎胎圈与轮辋胎圈座采用过盈配合,装配时需要通过轮胎拆装机压装到位,模型中可以直接提取轮辋的安装定位尺寸、轮胎的外轮廓尺寸,用于轮拱造型设计、轮边挡泥板布置、胎压监测传感器安装位置校核等相关开发工作,也可以作为汽车维修教学、底盘结构认知的三维演示素材,帮助相关从业者直观理解轮胎与轮辋的配合原理、结构受力特点以及安装匹配要点。
- 上一篇:汽车内饰嵌入式圆形旋钮把手结构设计
- 下一篇:车辆展厅用驻车稳定性展示试验装置
- 全部评论(0)
- 模板大小: 15.52 MB
- 售价:5金币
- 下载次数: 50
- 系统要求: NX Unigraphics,Rendering
- 软件分类: 汽车
