一字型防滑柄手动螺丝刀结构设计

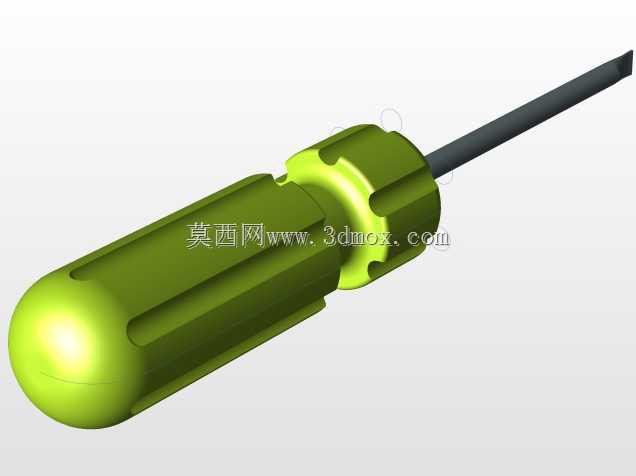

这款一字型螺丝刀的建模完全贴合一线装配、维修场景的实际使用需求，日常设备维保、五金拆装、家电拆解、工位装配等场景都能适配，是手动拆装作业里最基础也最高频的工具品类。从结构设计逻辑来看，手柄部分采用了弧面过渡的椭球尾端设计，握持时掌心能完全贴合手柄尾部曲面，长时间施加轴向顶紧力时不会出现硌手的问题，手柄周向均匀分布的纵向防滑槽，能在手部沾有少量油污、汗液的工况下，避免拧动时出现周向打滑，提升扭矩传递的稳定性；手柄靠近刀杆的位置做了加厚的凸缘结构，既可以强化手柄与刀杆衔接位置的结构强度，避免大力拧动时手柄根部开裂，也能在手部前推施力时给手指提供支撑位，适配快速拧动的操作习惯。刀杆部分采用等直径的高强度杆身设计，一字型刀头的刃口做了标准的厚度与宽度匹配，能适配常规规格的一字槽螺钉，刀杆与手柄的衔接位置做了埋入式的嵌合结构，保证扭矩传递过程中刀杆不会跟手柄发生相对转动，避免作业时出现刀杆空转的问题。从安装与尺寸边界来看，整刀的长度控制在常规手动螺丝刀的适配区间，手柄最大外径符合成年人单手握持的舒适尺寸范围，刀杆伸出长度能覆盖大部分常规安装场景的深度需求，不会因为刀杆过短无法触及深孔位置的螺钉，也不会因为刀杆过长导致狭小空间内操作干涉。建模过程中对各部分的配合公差做了贴合实际生产的预留，手柄的曲面造型兼顾了注塑成型的工艺可行性，没有出现倒扣、壁厚不均等不利于量产的结构问题，刀头部分的刃口角度完全符合五金工具的行业标准，能保证与螺钉槽的贴合度，减少拧动过程中打滑损伤螺钉槽的概率。整体结构没有冗余设计，每一处造型都对应实际使用中的功能需求，既满足日常作业的使用强度，也兼顾了握持操作的舒适度，可作为手动工具类产品结构设计的参考案例，也能用于装配场景的工具排布可视化演示。
