带柄镂空圆盘类机械操作手柄结构设计

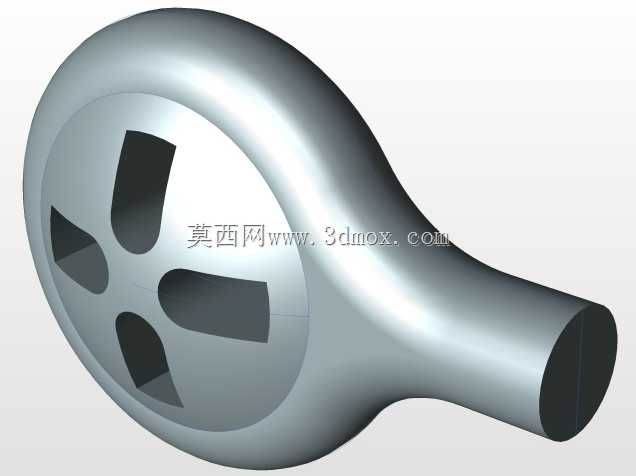

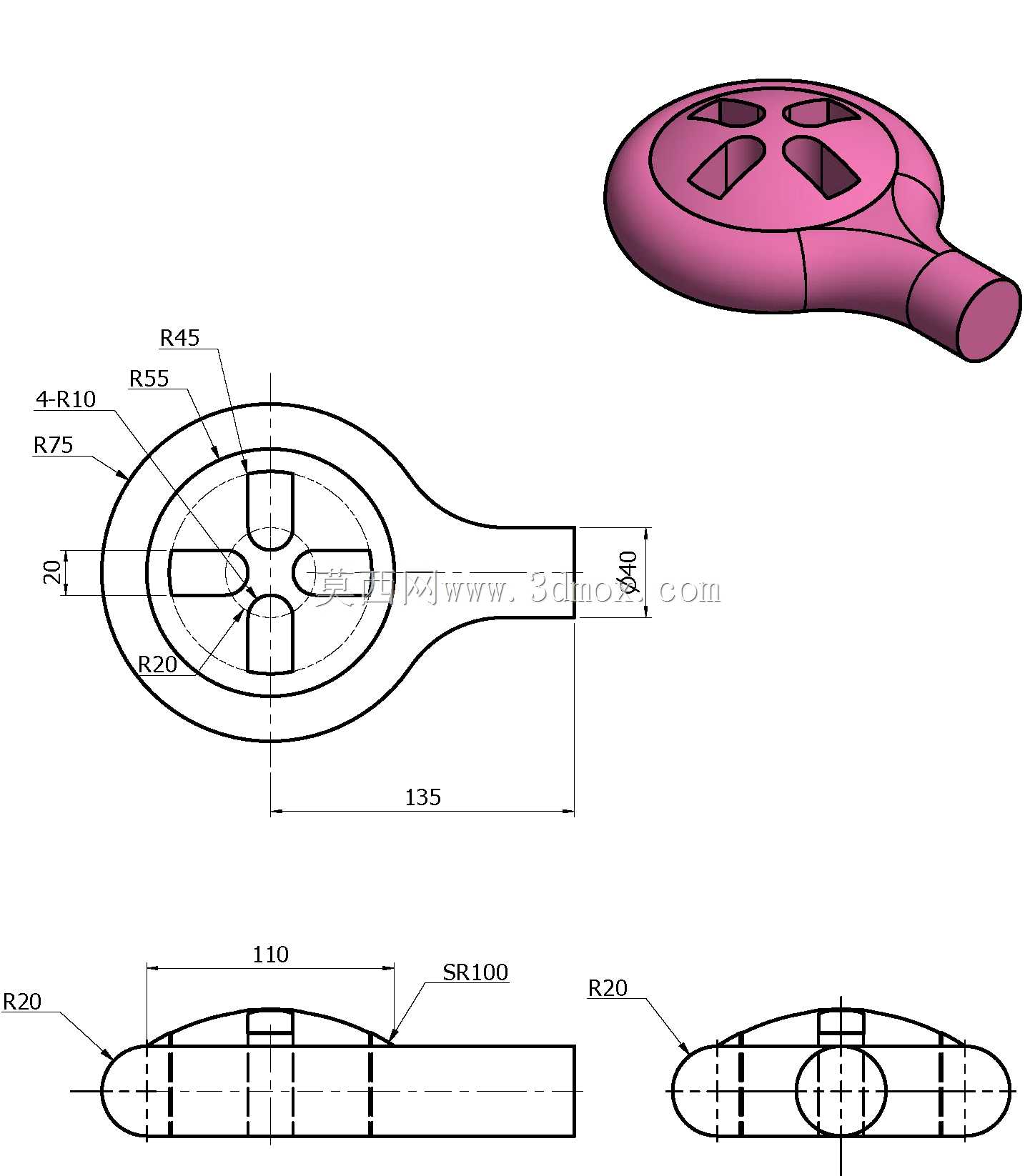

这类带柄镂空圆盘构件，多作为小型设备的手动操作执行件使用，常见于小型流体控制阀门、台式加工设备的档位调节、手动锁紧机构的施力端，日常作业中操作人员握持尾部柄部施加扭矩，通过圆盘端的内嵌结构与设备转轴配合，完成档位切换、通路开闭、机构锁紧等动作，相比实心圆盘手柄，镂空设计在保证结构强度的前提下大幅降低了零件自重，长时间操作不易产生手部疲劳，同时镂空槽可作为施力辅助卡位，需要大扭矩操作时可借助杆类零件穿入槽内加力，适配不同工况下的操作需求。从结构设计逻辑来看，圆盘主体采用SR100的球面曲面成型，并非平面结构，这种弧面设计一方面贴合操作人员掌心贴合施压的形态，增大接触面积降低局部压强，另一方面曲面壳体的结构刚性优于同厚度的平板结构，承受扭矩时不易发生翘曲变形。圆盘边缘做了多段圆弧过渡，从外轮廓的R75到内部加强筋的R10、根部的R20，所有转角均做圆角处理，既避免了锐边对操作人员的划伤风险，也能消除应力集中点，在承受交变扭矩时减少裂纹萌生的概率。尺寸边界上，圆盘中心到柄部末端的总长度为135mm，圆盘主体的横向最大跨度为110mm，柄部末端做了收窄的圆柱结构，直径适配常规成人握持的尺寸范围，柄部与圆盘的衔接位置做了渐变的曲面过渡，避免截面突变带来的应力集中，同时提升握持的贴合感。圆盘内部的十字加强筋结构，将圆盘内腔分隔为四个对称的镂空区域，筋板的厚度与圆盘侧壁保持一致，既保证了扭矩传递过程中的结构强度，也减少了原材料的消耗，若采用注塑工艺生产，这种对称的筋板结构还能让冷却过程中的收缩更均匀，减少翘曲变形的不良率。安装配合层面，圆盘中心的内孔结构可根据配套转轴的形式做适配调整，可设计为键槽配合、D型切面配合或者四方孔配合，保证扭矩传递过程中不会出现打滑，柄部末端可根据需求加装防滑橡胶套，进一步提升操作时的摩擦力，沾附油污的工况下也能稳定施力。这类零件的建模过程需要重点处理曲面的顺滑过渡，尤其是柄部与圆盘衔接的位置，需要保证G1以上的曲面连续性，避免出现棱线影响握持手感，同时所有圆角的大小需要匹配相邻面的尺寸，避免出现圆角失败或者曲面褶皱的问题，对于初学者而言，这类零件涵盖了草图绘制、曲面建模、实体修剪、圆角处理、筋板特征创建等多个常用建模指令，能很好地练习曲面与实体结合的建模思路，掌握对称类零件的建模技巧，理解结构设计中强度、人机工程、工艺性之间的平衡逻辑。
