壁挂式圆形金属承托碗结构设计

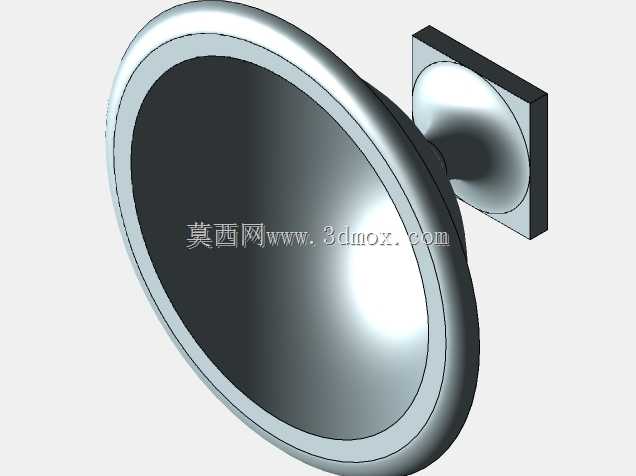

这款壁挂式圆形承托碗的设计，首先要明确其核心应用场景，多集中在卫浴空间的小型置物、公共区域墙面杂物承托、工业设备旁小型工具临时放置这类需要依托垂直墙面拓展置物空间的场景，相比落地式承托结构，它不占用地面或台面的有效使用面积，对于空间局促的使用场景适配性更强。从功能特性来看，碗体采用内凹圆弧曲面设计，曲面过渡全程做等厚处理，没有出现局部壁厚突变的结构，一方面能避免注塑或金属冲压成型过程中出现缩痕、应力集中开裂的问题，另一方面内凹的弧面可以自然聚拢放置的物件，不会因为轻微的外力碰撞就导致物件滑落，碗口边缘做了卷边加厚处理，既提升了整体结构的抗形变能力，也能避免锋利边缘划伤使用者。安装端采用方形安装底座的设计思路，是考虑到壁挂安装时，方形底座与墙面的贴合面积更大，相比圆形底座，在墙面打孔固定时更容易找准水平基准，不会出现安装后整体歪斜的情况，底座与碗体之间的过渡连接采用渐变曲面的颈状结构，这个结构在设计时做了受力传导优化，当碗体内放置重物时，载荷会顺着颈状曲面均匀分散到整个方形安装底座上，不会在连接根部出现应力集中导致断裂的问题。关于安装边界与尺寸适配，方形底座的四个角预留了标准沉头安装孔位，孔位间距适配常规的墙面膨胀螺丝安装尺寸，安装时底座与墙面完全贴合，不需要额外加装调整垫片，碗体的外伸长度经过测算，既保证了内部足够的置物容积，也不会因为外伸过长导致在人员通行时出现磕碰，碗体的深度设计兼顾了置物容量和清洁便利性，内部圆弧面没有死角，日常擦拭清理时不会残留清洁盲区。在建模过程中，碗体的曲面构建采用回转特征生成基础轮廓，再通过扫掠特征生成连接颈与安装底座的过渡结构，所有的倒角、圆角参数都匹配实际加工的工艺要求，没有出现无法通过常规冲压或压铸工艺实现的尖角、薄边结构，安装底座的背面做了微凹处理，能够适配墙面存在的轻微不平整情况，保证安装后整体结构的稳定性，不会因为墙面局部凸起导致底座安装后出现翘边、固定不牢的问题。
