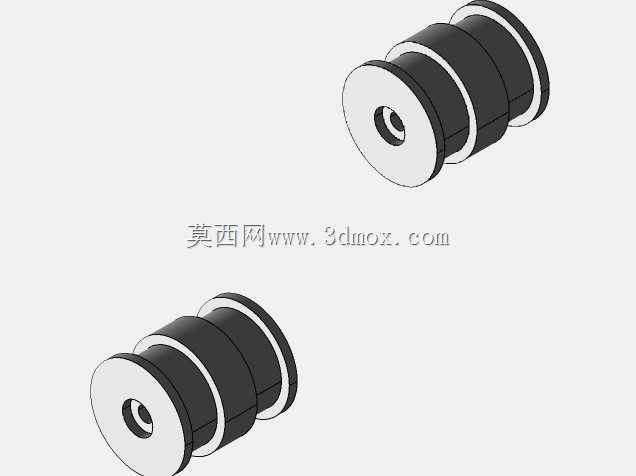

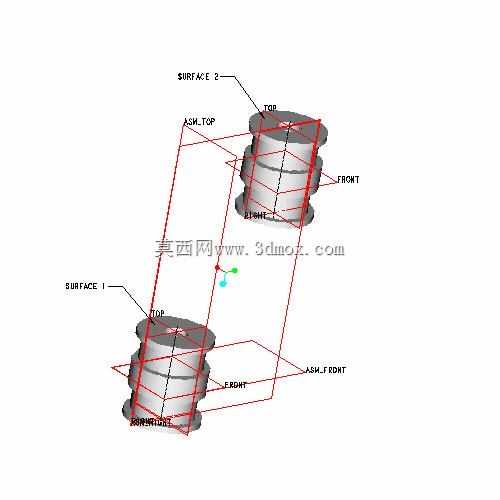

在常规机械装配场景中,这类双柱类零件的偏移对齐结构,常应用于需要同轴度精准控制的传动支撑、导向定位工位,比如自动化产线的顶升导向组件、小型设备的转轴支撑单元,实际使用中需要保证两个柱体的相对位置偏差控制在装配公差允许范围内,避免后续运行出现卡滞、偏磨问题。从设计思路来看,建模时先以两个独立柱体的端面、外圆柱面为基准参考,分别搭建各自的基准坐标系,明确TOP、FRONT基准面的对应关系,再通过曲面匹配的约束逻辑,选定两个柱体上的对应参考曲面作为对齐参照,设置偏移量参数来控制两个柱体的轴向、径向相对位置,不需要额外添加复杂的辅助特征就能完成约束定义,后续修改偏移参数时也能直接驱动两个零件的位置更新,减少反复调整装配约束的工作量。从外形与安装边界来看,单个柱体采用两端带凸缘的阶梯轴类结构,凸缘端面作为安装贴合面,外圆柱面为主要配合面,装配完成后两个柱体的基准面保持平行偏移状态,整体占用的安装空间为两个柱体轮廓叠加偏移量后的矩形包络范围,安装时需要预留足够的操作空间来完成对齐校验,避免周边结构件与柱体凸缘产生干涉。实际装配调试时,可通过基准面的投影线快速判断偏移量是否符合设计要求,不需要借助复杂的检具就能完成初步对位,对于小批量设备的组装调试来说,能有效缩短对位调整的时间,同时这种对齐约束逻辑也可复用到其他轴类、盘类零件的偏移装配场景中,只需要替换对应的参考曲面、调整偏移参数就能快速适配不同规格的零件装配需求,建模过程中保留的基准参考特征,也能为后续的工程图标注、装配干涉检查提供直接的参照依据,避免后续出图时反复查找基准元素。
