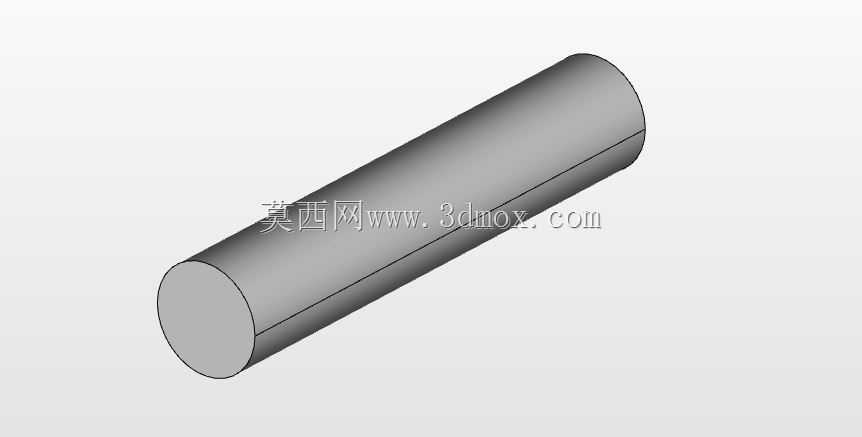

等截面实心圆柱销轴结构三维建模

在各类机械设备的铰接、定位场景中，这类等截面实心圆柱构件是应用频次极高的基础连接件，日常结构设计中常将其作为销接结构的核心承载件使用。从实际工况适配角度出发，这类构件的设计首先要匹配安装孔的公差配合要求，外圆面需保证足够的圆柱度与表面粗糙度，避免装配后出现卡滞、间隙过大导致的窜动问题。不同于带螺纹、带台阶的异形销轴，这款等截面圆柱件的结构没有多余的异形特征，整体加工工艺性极佳，普通圆钢下料后经外圆磨削即可达到使用精度要求，适合大批量生产加工，能有效降低设备的装配与维护成本。在实际设备布局中，这类圆柱销常被用于连杆机构的铰接点位、工装夹具的定位基准、钣金框架的拼接锁止位置，承担径向剪切载荷的同时，也可作为周向定位的基准件使用。设计这类构件时，首先要根据承载的剪切力大小核算轴径尺寸，确保在额定冲击载荷下不会出现剪切断裂，同时要控制构件的长度尺寸，保证装配后两端不会突出安装面过多，避免与周边运动部件发生干涉。销接结构的安装边界需要提前预留足够的装配操作空间，因为这类圆柱销多采用过盈配合或过渡配合装配，拆卸时也需要预留敲出或液压顶出的操作空间，不能将其完全封闭在结构内部。从结构特性来看，光滑的外圆面没有应力集中的台阶、沟槽特征，整体抗疲劳性能优于带缺口的同类连接件，在频繁往复摆动的铰接场景中使用寿命更长，日常维护时仅需检查表面磨损量，当磨损量超过配合公差阈值时直接更换即可，不需要复杂的维护操作。在三维建模过程中，这类构件的建模逻辑相对直接，以端面圆心为基准拉伸生成实体即可，但需要注意标注清楚两端的倒角尺寸，避免锐边在装配时刮伤安装孔内壁，同时要根据实际使用场景标注表面处理要求，比如用于潮湿工况时需要做镀锌或发黑防锈处理，用于高载荷铰接场景时需要做表面淬火提升外圆面的耐磨性能。很多刚入行的结构设计师容易忽略这类基础零件的尺寸校核，往往随意选取标准件直径，实际在重载工况下很容易出现销子剪断、安装孔挤压变形的问题，设计时需要结合连接部件的板材厚度、载荷方向综合确定销的直径与长度，确保销接结构的整体可靠性。
