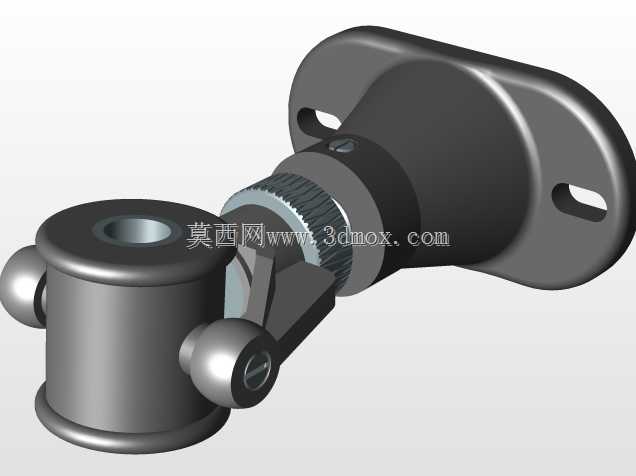

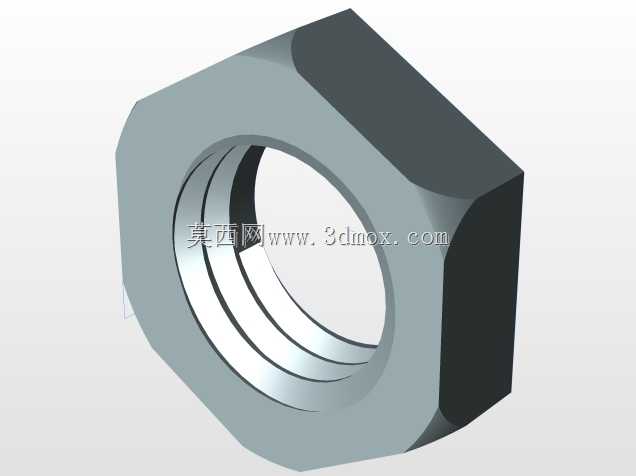

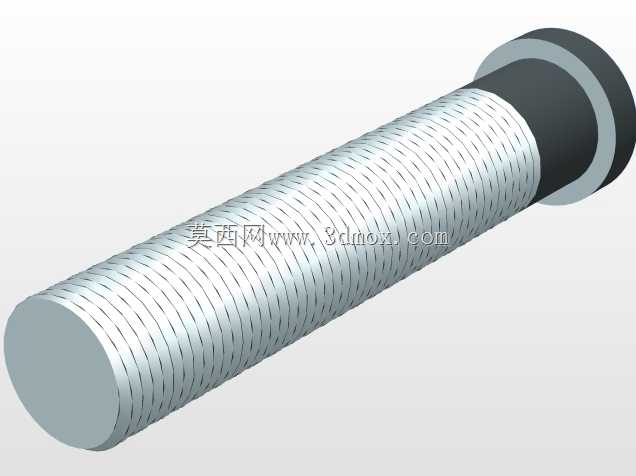

带安装底座可调角度旋转轴承结构

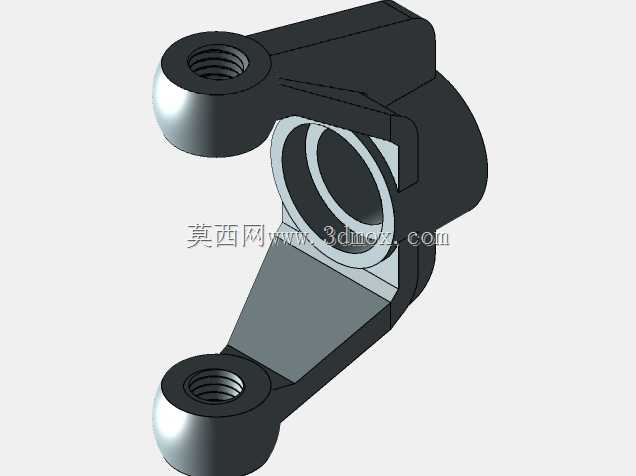

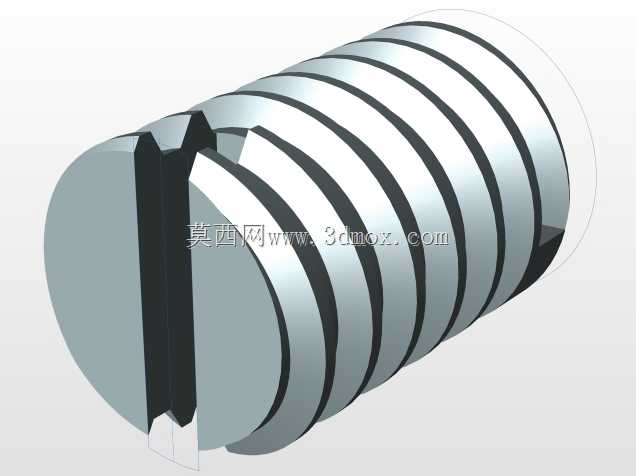

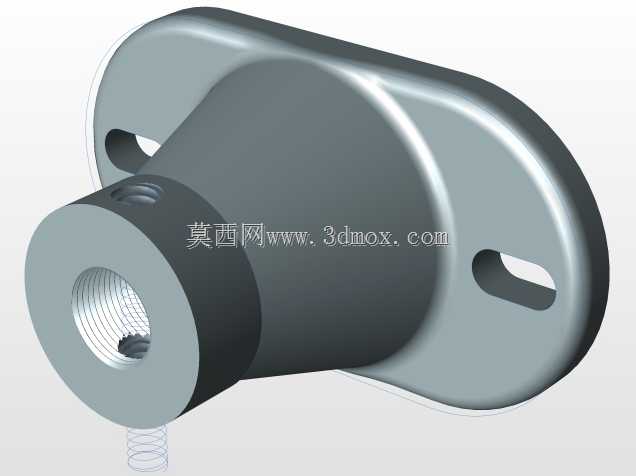

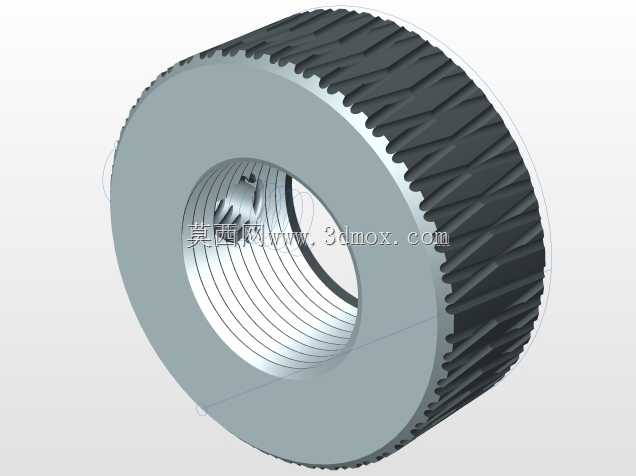

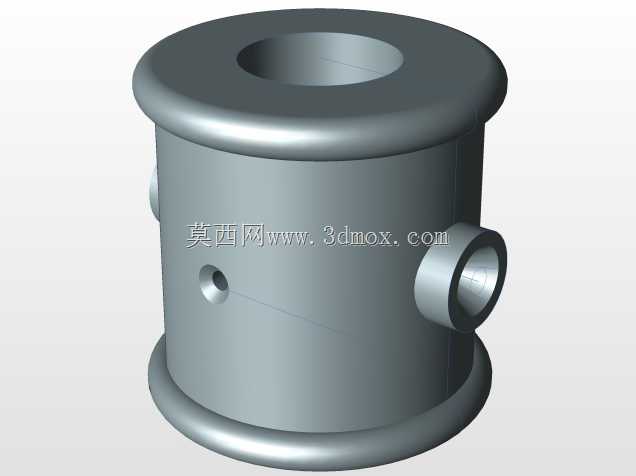

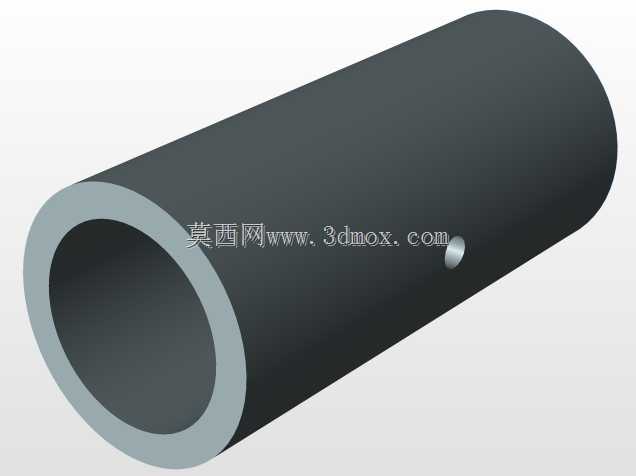

这款带安装底座的旋转轴承结构，在轻工自动化输送线、工装夹具定位工位、小型检测设备的角度调节环节都有广泛适配空间，核心作用是实现两个连接部件之间的定角度旋转与锁止，替代传统固定式铰接结构，解决工位调整时需要反复拆装连接件的痛点。从结构设计逻辑来看，底座采用带两个长圆形安装孔的法兰式结构，安装孔的长圆设计预留了±3mm的安装位置调整余量，能适配安装面存在小范围孔位偏差的现场工况，不需要对安装基体进行二次扩孔修正，降低现场装配的返工概率。轴承主体的旋转端采用圆柱套筒式连接结构，内孔为光滑通孔设计，可直接穿装光轴类连接件，侧面预留的紧定螺钉安装位，能在穿轴完成后实现轴与旋转端的周向固定，避免旋转过程中轴与轴承内孔出现相对滑移。中间的调节锁紧结构采用滚花旋钮加偏心压块的组合设计，滚花外圈的防滑纹理能保证操作人员徒手操作时不需要额外工具即可完成角度锁止，偏心压块的锁紧行程设计为1.5mm，锁止后可提供足够的静摩擦力矩，保证在常规设备振动工况下不会出现角度松脱。从安装边界来看，底座的安装面到旋转中心的垂直距离为42mm，旋转端套筒的外径为28mm，整体旋转调节范围覆盖0-90度区间，在极限角度位置不会出现结构干涉，相邻安装部件只要预留出35mm的径向活动空间即可满足全角度旋转的空间需求。设计过程中特意将旋转副的配合间隙控制在0.02-0.04mm之间，既保证旋转动作的顺畅无卡滞，又避免间隙过大导致的连接刚性不足问题，适配的工况环境温度范围覆盖-10℃到60℃，可满足大部分常规工业车间的使用环境要求。在实际选型应用中，这款结构可直接替换同安装尺寸的固定式铰接座，不需要改动周边连接部件的尺寸，在需要频繁调整工位角度的工装架、导料板安装、传感器角度调节支架上使用，能大幅缩短工位调整的操作时间，减少维护调整的工作量。
