立式带座铰接式机械连接支撑构件

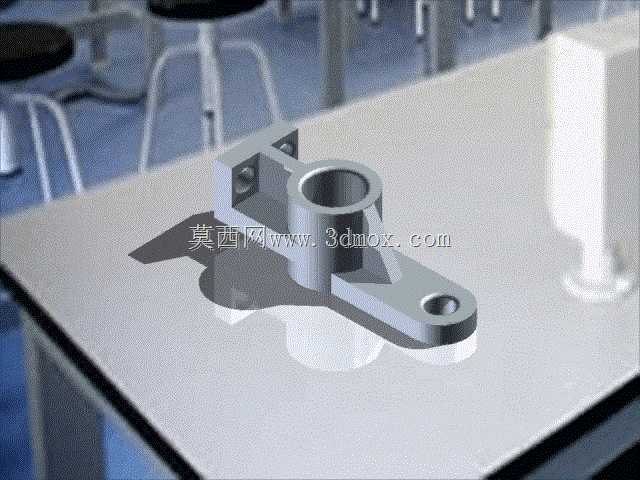

该支撑构件多用于中小型自动化生产线的工位执行端，常见于气动执行元件的端部铰接、小型连杆传动机构的中间支撑点位，也可作为轻载输送线侧部导向组件的固定基座使用，适配0.5MPa以内的气动系统、低速往复运动的连杆传动场景，能够在设备运行过程中承担径向支撑载荷与小范围的角度偏转补偿，避免传动杆件因安装同轴度偏差出现卡滞、别劲的问题。从结构设计来看，构件主体采用一体化铸造成型后做机加工处理，上部为带贯通内孔的圆筒支撑段，内孔表面预留了衬套安装余量，可根据实际使用需求选配铜基石墨衬套或者滚针轴承，降低转动副的磨损速率，延长构件的整体使用寿命；下部延伸出的平板安装臂上开有沉头安装孔，可通过内六角螺栓直接固定在设备型材框架或者安装基板上，安装臂与上部圆筒段之间设置了三角形加强筋结构，筋板厚度根据整体载荷做了等强度优化，既不会因结构冗余增加不必要的重量，也能保证在承受偏载时不会出现根部断裂的问题。构件左侧设置的带孔凸台，可用于安装限位挡片或者位置传感器触发片，适配设备的工位到位检测需求，不需要额外在周边加装传感器安装支架，减少装配时的零件数量与安装工时。在安装边界方面，上部圆筒的中心高度与安装臂的安装孔中心距做了标准化适配，可直接替换同安装尺寸的现有支撑件，不需要对周边安装结构做二次修改；安装孔的沉头深度适配常规规格的内六角螺栓头部尺寸，装配后螺栓头部不会突出安装面，避免与周边运动部件产生干涉。整个构件的外形过渡处均做了圆角处理，既可以消除铸造与机加工过程中的应力集中点，也能避免装配调试过程中尖锐棱角划伤操作人员。在实际选型应用时，可根据传动杆件的轴径匹配上部内孔的尺寸，根据安装空间的大小调整安装臂的长度，该结构的设计冗余度较高，在轻载传动场景下不需要额外做强度校核，可直接用于设备的改型与原有易损件的替换，能够有效降低设备的维护成本与设计选型的时间成本。
