住宅室内墙体布局三维结构展示

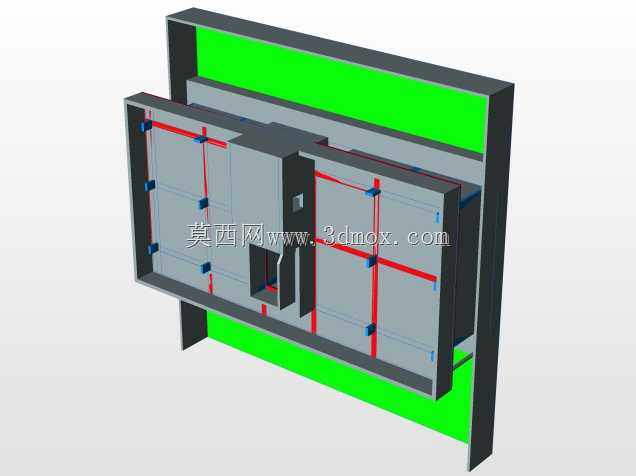

该三维结构模型聚焦住宅室内空间的墙体与管线布局呈现，主要应用于家装设计前期方案沟通、施工团队技术交底、户型改造可行性验证等场景，能够帮助业主、设计师、施工方三方快速对齐空间规划思路，规避二维图纸中容易出现的空间感知偏差问题。从实际用途来看，模型完整还原了室内非承重与承重墙体的分布边界，清晰标注了横向与纵向的水电管线路由走向，可直接用于前期水电点位规划、墙体拆改方案推演，帮助施工人员提前预判管线交叉冲突、墙体开洞风险，减少现场施工的返工概率。在功能特性上，模型采用分层结构设计，将外墙围护结构、内部隔墙、内置管线、预留洞口做了独立的结构分层，不同构件采用差异化色彩区分，绿色区域为外墙保温及围护结构，灰色块体为室内承重与分隔墙体，红色线条为预设的水电主管线路由，蓝色节点为管线转接固定点位，各构件的装配关系清晰可辨，无需额外拆解即可直观查看内部构造逻辑。设计思路上，该模型遵循常规住宅的空间动线规划逻辑，以中部核心交通区域为枢纽划分两侧功能空间，预留的门洞位置匹配日常通行的尺寸要求，墙体厚度符合民用建筑的常规构造标准，管线排布沿墙体顶角与地面边角走行，避开后期软装安装的打孔区域，兼顾施工便利性与后期维护需求。从外形尺寸与安装边界来看，模型整体外轮廓匹配常规刚需户型的面宽与进深尺度，外墙边界预留了外保温层的安装厚度，内部隔墙的位置充分考虑了家具摆放的最小空间需求，管线与墙体表面预留了足够的保护层厚度，避免后期墙面开裂、管线外露的问题，所有预留洞口的位置与尺寸均匹配常规门窗、插座、开关的安装标准，可直接对接后续的深化设计环节，为室内装修全流程提供直观的三维参照依据。
