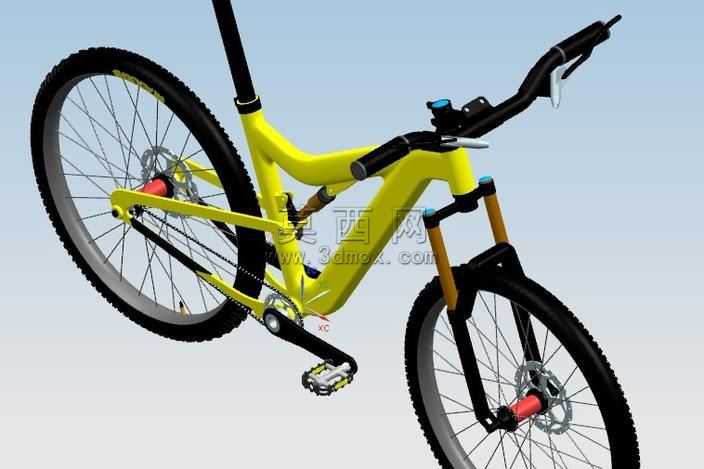

软尾山地自行车整车结构三维建模作品

本作品为软尾结构山地自行车的全参数化三维建模成果，建模过程中严格遵循山地自行车的真实工程尺寸比例，对整车各系统部件进行了精细化的结构还原。建模初期先完成整车硬点坐标定位，确定前后轮轴距、五通中心高度、头管角度、坐管角度、后避震器安装点位等核心几何参数，为后续各部件装配提供精准的基准参考。车架主体采用流线型异型管结构建模，通过曲面放样、多截面实体命令生成一体成型的主车架轮廓，精准还原软尾车架特有的后三角转点结构，对转点处的轴承安装位、连杆铰接结构做了细节刻画，保证后避震结构的活动逻辑与真实产品一致。前避震前叉部分分别完成肩盖、阻尼管、外管、内管、碟刹安装座、快拆杆结构的独立建模，还原了前叉的行程结构与阻尼调节部件的外观特征。轮组部分对辐条采用阵列式建模，按照真实轮组的辐条交叉编法完成每一根辐条的位置排布，同时还原了车圈、外胎胎纹、碟刹盘片、花鼓塔基、快拆结构的细节，外胎表面的颗粒状防滑胎纹通过纹理映射与实体凹凸特征结合的方式实现，还原越野轮胎的真实质感。传动系统部分完整搭建了牙盘、曲柄、脚踏、链条、飞轮的装配结构，链条按照牙盘与飞轮的传动路径做了真实的环绕拟合，脚踏表面的防滑钉结构也做了精细化还原。操控部分完成燕把、把立、刹车手柄、指拨、坐杆、坐垫的独立建模，刹车手柄的铰接活动结构、坐垫的表面人体工学曲面都做了细致处理。材质渲染阶段，车架主体赋予亮黄色金属烤漆材质，调整材质的反光度与清漆层厚度参数，还原烤漆表面的高光质感；前叉内管、碟刹盘片、链条等金属部件赋予抛光金属与磨砂金属差异化材质，轮胎赋予黑色橡胶材质并调整表面粗糙度参数，还原橡胶的哑光质感；避震器外弹簧、转点螺丝等小部件分别赋予对应的合金材质，通过场景打光突出各部件的材质层次差异。整体建模过程兼顾了外观还原度与结构合理性，各部件之间的装配间隙符合真实量产自行车的工程公差要求，完整呈现了软尾山地自行车的整车结构特征。
