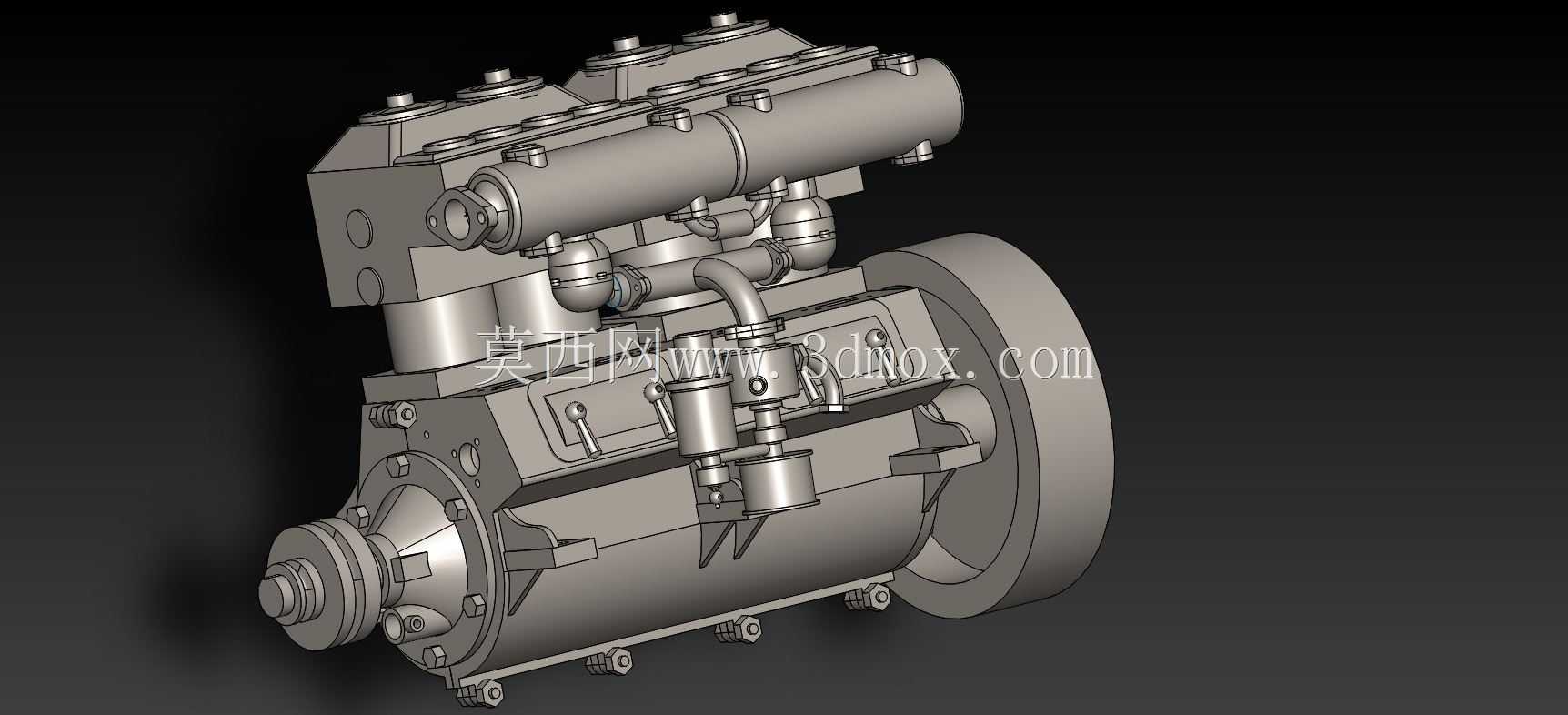

阀块配套电机组件结构设计方案

在液压阀块集成的动力回路设计中，配套的电机组件是整个阀组动力输出的核心载体，这类组件并非独立的通用电机单品，而是针对阀块安装空间、输出轴对接精度、油路干涉避让做了定向适配的集成化装配体，日常在工业液压站、小型流体控制设备、自动化产线的阀岛单元中都能见到这类适配结构的应用。从实际使用场景来看，这类电机组件不需要额外加装过渡转接板，直接通过端面定位止口与阀块的安装基面贴合，输出轴与阀块内部的驱动构件直连，省去了联轴器外置安装的空间占用，能有效压缩整个阀组单元的整体体积，对于安装空间受限的集成式液压控制模块来说，这种适配设计能大幅降低现场布线、油路排布的干涉风险。

设计这类组件时，首先要考量的是安装边界的匹配度：电机本体的外径尺寸需要避开阀块上的油路孔口、外接油口的操作空间，端面上的安装孔位要与阀块基面的螺纹孔完全同轴，位置度公差控制在0.02mm以内，避免装配时出现螺栓别劲、止口贴合不严的问题，长期运行下出现密封渗漏的隐患。输出轴的伸长度需要严格匹配阀块内部驱动件的啮合深度，轴端的键槽位置要对应传动件的键槽装配基准，既不能因为轴伸过长顶碰阀块内部的腔体壁面，也不能因为轴伸过短导致传动啮合面积不足，带载运行时出现键槽压溃、传动打滑的故障。

从功能特性上看，这类适配阀块的电机组件在壳体散热结构上做了针对性调整，因为紧邻阀块安装，阀块内部通油时的油温会传导到电机安装端面，所以电机壳体的散热筋排布方向顺着设备内部的冷却风道走向，避免散热死角导致电机温升过高，同时电机的接线盒位置做了定向设计，出线方向背离阀块的外接油口区域，防止油路检修时液压油滴溅到接线端子上引发绝缘故障。组件的装配层级上，后端盖的轴承室选用了加厚的轴承配合面，因为直连阀块内部负载时，轴系会承受一定的径向力，常规通用电机的轴承配合强度不足以支撑长期带载下的轴系跳动，加厚的配合面能提升轴承外圈的支撑刚度，将轴系端跳控制在0.01mm以内，保证传动的平稳性，降低运行时的振动噪音。

实际选型适配时，还要注意电机组件的外轮廓与阀块上其他阀件的操作空间避让，比如溢流阀、调压手柄的操作半径范围内不能有电机壳体的突出结构，方便现场调试时不用拆卸电机就能完成压力参数调整。组件的前端密封选用了双唇口的骨架油封，因为安装基面紧邻阀块的油路，即便有少量的液压油渗漏，也能顺着密封的挡边导出，不会渗入电机轴承腔导致润滑脂被冲刷失效。整个组件的装配流程上，先完成定子与壳体的热装压合，再依次装配转子、前后端盖，最后做输出轴的动平衡校正，平衡等级达到G2.5级，避免高速运行时的振动传导到阀块上，影响阀件的压力控制精度。

在不同的应用场景下，这类电机组件的功率段覆盖从几十瓦到几千瓦的区间，针对低压小流量的阀块单元，选用小功率的铝壳电机组件，重量轻安装便捷；针对高压大流量的阀组单元，选用铸铁壳体的电机组件，结构强度更高，抗振动性能更好。设计过程中还需要考虑维护便利性，电机后端的风罩采用快拆式结构，不用拆卸整个电机就能完成后端轴承的润滑脂补充，风叶选用增强尼龙材质，在长期接触少量油雾的环境下不会出现材质脆化开裂的问题。安装基面的平面度要求控制在0.015mm以内，与阀块贴合时不需要额外加装太厚的密封垫片，避免因为垫片压缩量不均导致安装止口出现偏心，影响轴系的对中精度。
