精密冲压成型工装模具三维结构设计

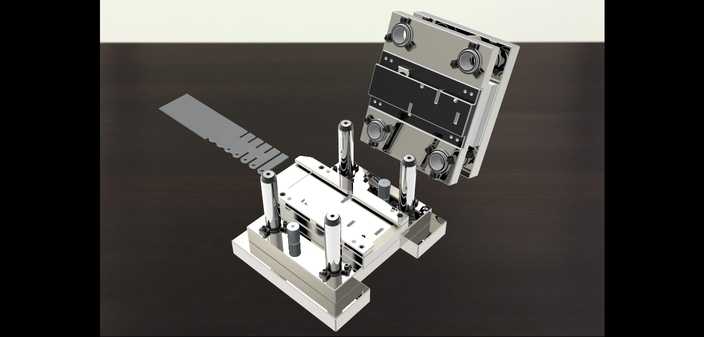

本套三维模型为精密五金冲压成型工装模具，整体采用上下模分体式结构设计，建模过程严格遵循冲压加工的实际生产工艺逻辑，完整还原了模具从模架、导向组件到成型工位的全部细节。建模阶段首先搭建标准模架基体，下模部分设置有多层叠合的模座结构，搭配四根高精度导向导柱，导柱表面做了镀铬金属材质处理，还原了真实导柱的高光耐磨质感，导柱与上模导套的配合间隙按照实际工装的公差要求做了参数化设定，保证开合模动作的同轴度精度。上模部分集成了多组成型冲头与压料组件，模座表面安装有定位销与紧固螺栓，所有标准件均按照工业标准件的实际尺寸建模，螺纹、倒角等细节完整呈现，没有出现结构缺失或比例失真的问题。模型渲染阶段采用了工业产品常用的写实渲染方案，模架主体赋予了45号钢调质后的哑光金属材质，表面做了细微的磨砂纹理处理，还原钢材经过精加工后的真实质感；导柱、冲头这类高硬度工作部件赋予了淬火后的亮面金属材质，与模架主体形成明显的材质区分；待冲压的条料工件赋予了冷轧钢板的浅灰色金属材质，表面带有轻微的轧制纹理，清晰展示了条料在模具进料工位的送进状态。整套模具的结构设计完全服务于连续冲压的生产需求，设置有定位、冲孔、成型、落料的连贯工位，导向组件的布局充分考虑了冲压过程中的受力平衡，避免长期生产出现偏磨问题；上下模的合模行程做了限位结构设计，保证冲压成型的尺寸精度。建模过程中对所有装配关系做了干涉检查，确保各部件在开合模动作过程中不会出现碰撞，所有活动部件的运动行程都符合实际冲压设备的安装参数，既可以作为工装设计的参考方案，也可用于冲压工艺的教学演示场景，完整呈现了精密冲压模具从结构布局到细节设计的全流程逻辑，材质搭配与渲染效果也贴合工业领域的实际视觉表现，没有过度夸张的艺术化处理，保证模型的工程参考价值。
