德科尔特剪切冲压工装切割工具

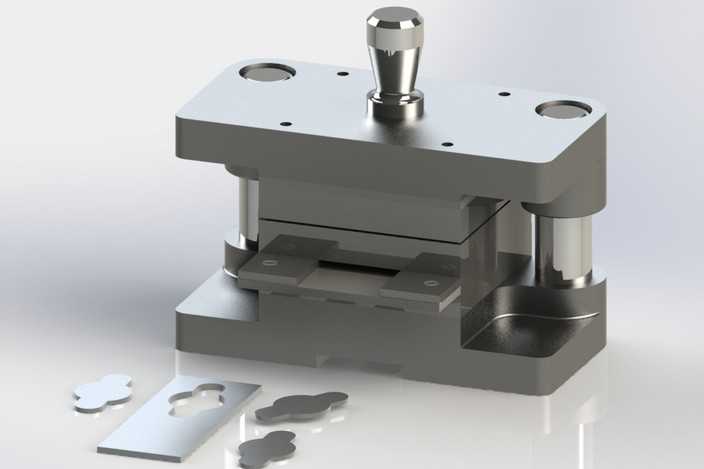

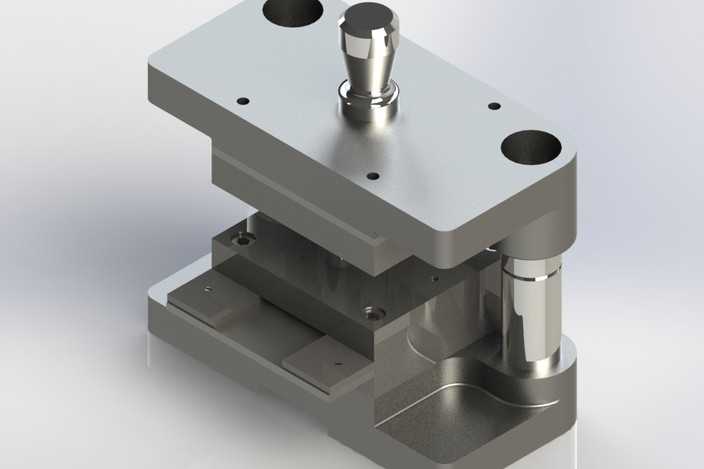

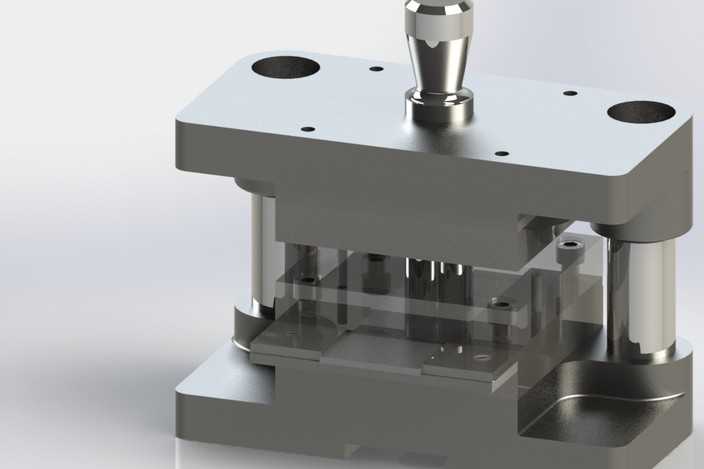

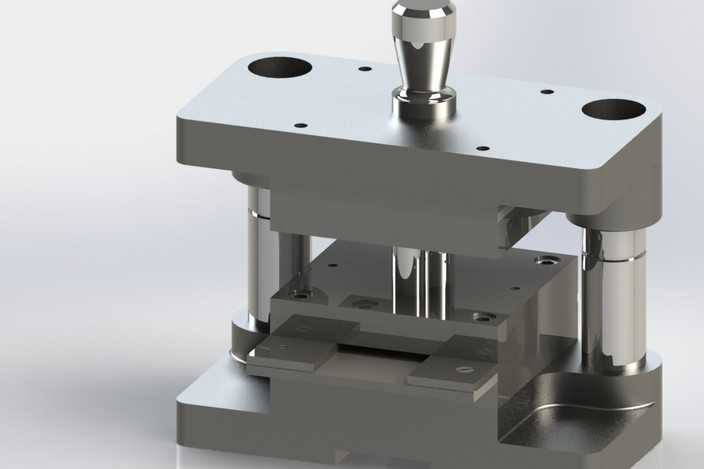

本模型为立式导向型剪切切割工装，整体采用三板式模架结构设计，建模过程中通过SolidWorks完成全参数化零件建模与装配约束，对上下模座、导柱导套、冲切凸模、定位凹模、模柄等核心零件均做了精细化特征还原。渲染阶段采用金属材质组进行材质赋予：上下模座、安装板使用哑光磨砂合金钢材质，调整粗糙度参数模拟铸铁模座的哑光金属质感，还原加工后表面的细微磨砂纹理；导柱导套、冲切凸模部分使用抛光镜面不锈钢材质，调高反射与光泽度参数，展现精密导向件与刃口零件的高光金属质感，精准还原加工后零件的光滑表面特性；定位块、紧固件部分采用发黑处理钢材材质，调低反射值、加深暗部色调，还原标准件的表面处理效果。结构设计上，模架采用双导柱滑动导向结构，导柱与导套间预留合理的滑动配合间隙，保证上下模合模过程中的运动同轴度，避免冲切过程中出现刃口错位问题；上模部分通过模柄与外部压力输出端连接，凸模通过固定板与上模座锁紧固定，保证冲切力传递的稳定性；下模部分设置可调式定位挡块，可根据待加工坯料的尺寸调整定位位置，适配不同规格的坯料裁切需求，凹模刃口做了斜度让位设计，减少冲切过程中废料卡滞的概率。设计思路围绕小型五金件的精密冲切需求展开，整体结构紧凑，导向精度高，合模行程适配常规小吨位压力设备的安装参数，各零件间的装配关系完全符合实际工装的加工装配逻辑，连接螺钉、定位销等标准件均按实际规格建模，还原真实工装的装配细节，可直接用于工装结构参考、教学演示以及同类裁切工装的设计改型参考，模型装配过程中添加了合理的配合约束，可实现上下模开合的运动仿真，直观展现工装的工作动作流程。
