手传递工装夹具模具结构三维设计

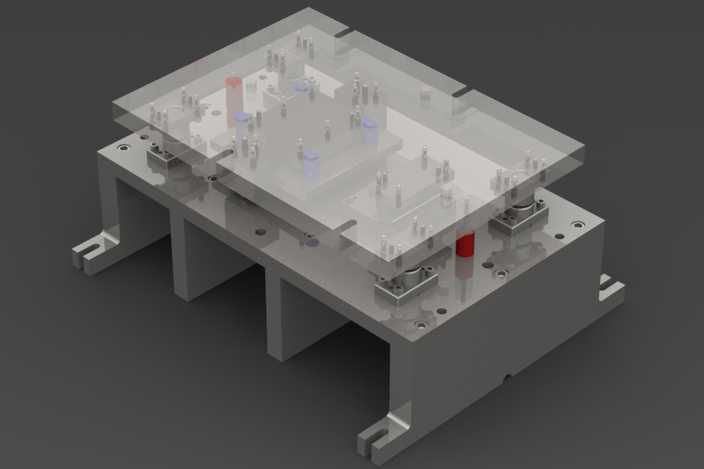

本作品为手传递类工装模具的三维设计成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计规范，对每一处装配结构、定位特征、连接点位都做了精准的尺寸约束，确保各零部件之间的装配公差符合实际生产的配合要求。模型整体采用上下分层的结构布局，下部为承载支撑基座，设计有带安装卡槽的支撑腿结构，可快速适配工作台面的定位安装需求，基座上预留了多组定位销孔与螺栓连接位，用于固定上部的模架组件；中部为核心的模架导向与定位结构，配置了多组精密导向组件，保障上下模合模过程中的对位精度，避免出现错位偏差；上部为透明视窗式的上模座结构，采用半透明材质做渲染处理，可直观展示内部排布的多组定位凸台、成型镶件与复位组件，无需拆解模型即可清晰观察内部的零件排布与装配关系。材质渲染方面，对金属结构件统一采用哑光金属钢材质，还原工装模具的金属质感，对导向部件、定位销等精密配合零件做了高光金属处理，凸显其加工精度属性，对上模盖板采用半透明亚克力材质渲染，既保留了盖板的结构轮廓，又能完整呈现内部的组件布局，红色的限位柱部件采用醒目的工程塑料材质做区分，便于快速识别关键限位结构。设计思路上，该手传递模主打轻量化手动操作场景，整体结构紧凑无冗余设计，所有标准组件均采用通用化的标准件库选型，可直接对接生产加工的物料采购需求，支撑结构做了加强筋式的镂空减重设计，在保证整体结构刚性、满足工装承重与合模压力需求的前提下，尽可能降低模具整体重量，适配手动传递、手动合模的操作场景；模型在可视化层面做了优化处理，所有非标准结构件都做了独立的特征建模，可直接导出工程图用于生产加工，各运动部件预留了合理的活动间隙，可在三维环境中模拟合模、开模的完整动作流程，验证结构的运动干涉情况，确保设计方案的可行性。
