小通径螺纹连接式闸阀结构设计

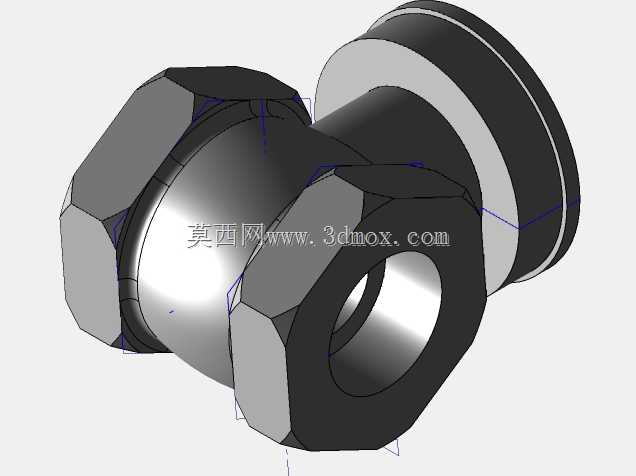

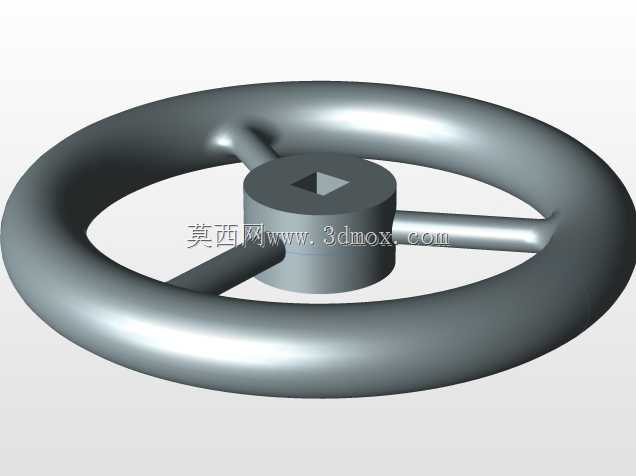

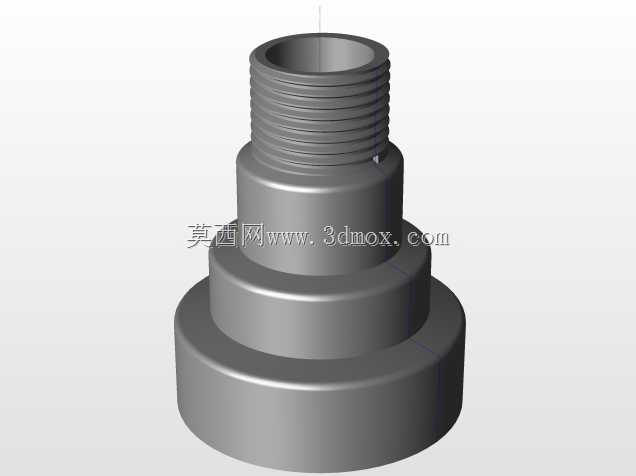

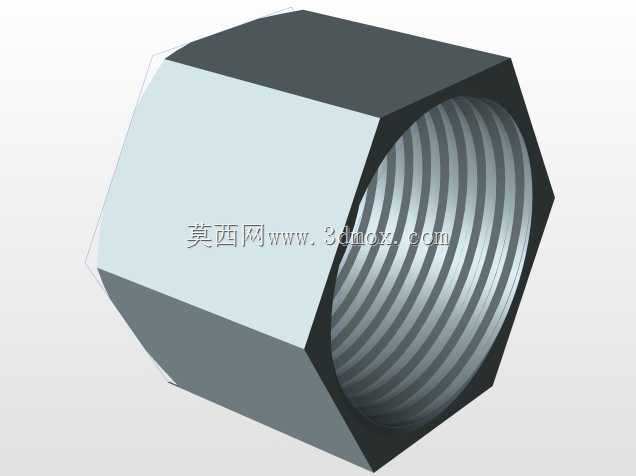

这款闸阀主要应用于小通径低压流体输送管路场景，常见于民用给排水、小型工业循环水支路、气动控制支路、低压液压辅助回路等工况中，核心作用是通过闸板的升降动作实现管路通路的全开或全关控制，相比截止阀类产品，闸阀在全开状态下的流道阻力极小，不会对管路内的流体输送造成额外压损，适合需要长期保持通路、仅在检修或工况切换时截断介质的管路节点使用。从功能特性来看，该款闸阀采用双侧外螺纹连接结构，两端的六角锁紧结构可以直接与带内螺纹的管路接头配合拧紧，无需额外配置法兰转接件，安装操作便捷，整体结构紧凑，占用的管路安装空间较小，适合安装在布局紧凑的小型设备内部管路中。阀体采用对称式结构设计，中部为容纳闸板的阀腔，两端的流道保持同轴直通结构，介质流经阀腔时不会出现流向突变，能够有效降低流体紊流带来的噪音与冲蚀问题。设计过程中优先考虑了装配的便捷性，阀体与两端的锁紧螺母采用分体配合结构，内部的密封件、闸板组件可以从端部依次装入，降低了装配工序的复杂度，同时也方便后期的维护拆解，当密封件出现磨损时无需整体更换阀件，仅需拆解更换对应密封配件即可。外形尺寸方面，该闸阀整体轴向长度较短，两端六角结构的对边尺寸符合常规管螺纹接头的扳手操作空间要求，安装时预留的扳手操作空间无需过大，两端螺纹的同轴度公差控制在合理范围内，安装拧紧后不会出现管路别劲的问题，有效避免安装应力带来的阀体变形、密封失效隐患。阀体外表面的结构过渡均采用圆角处理，没有尖锐棱角，既避免了安装过程中划伤操作人员，也减少了应力集中点，提升了阀体整体的结构强度，在额定工作压力下不会出现阀体开裂、变形等问题。闸板的密封面采用平行式密封结构，关闭时通过两侧密封面的贴合实现介质截断，密封性能稳定，操作扭矩小，仅需较小的手轮力矩即可实现可靠关断，适合低压工况下的频繁开关操作需求。
