油箱清洗用黄铜自关闭式截止水阀结构设计

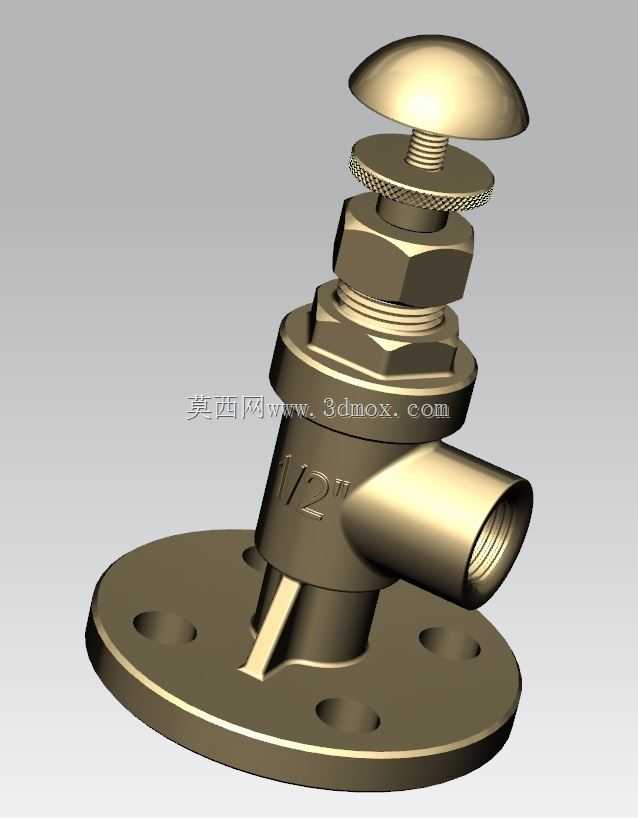

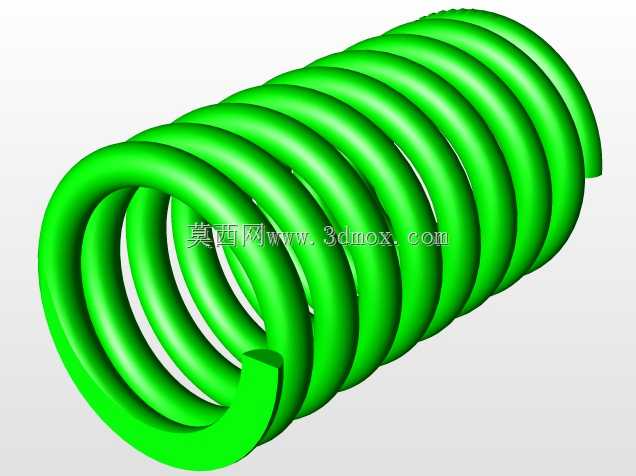

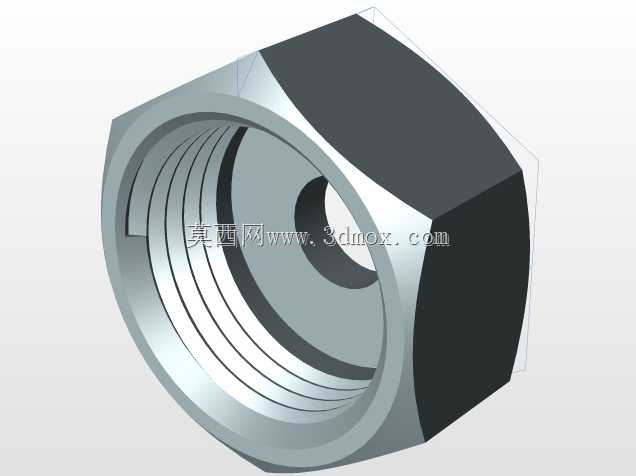

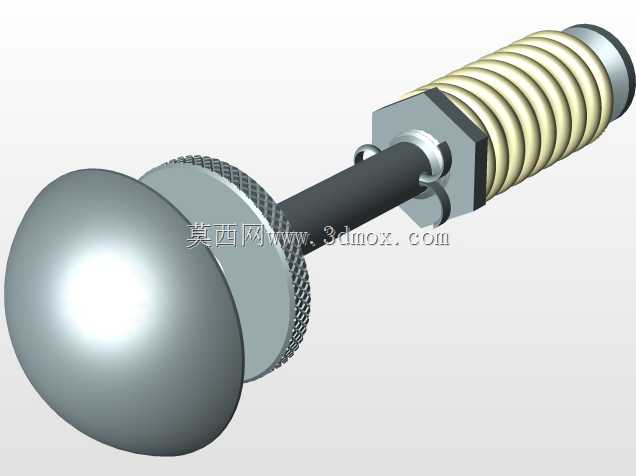

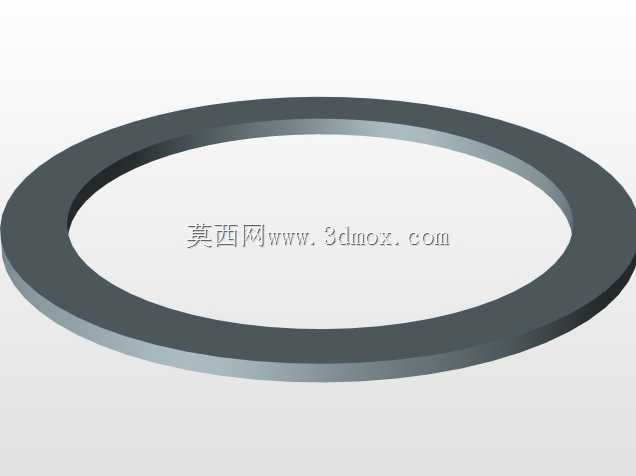

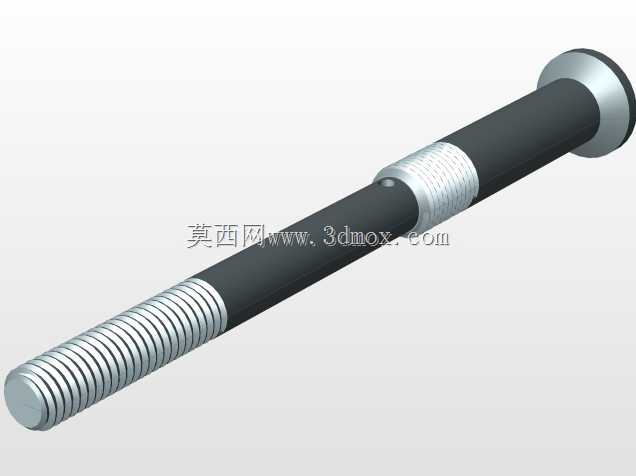

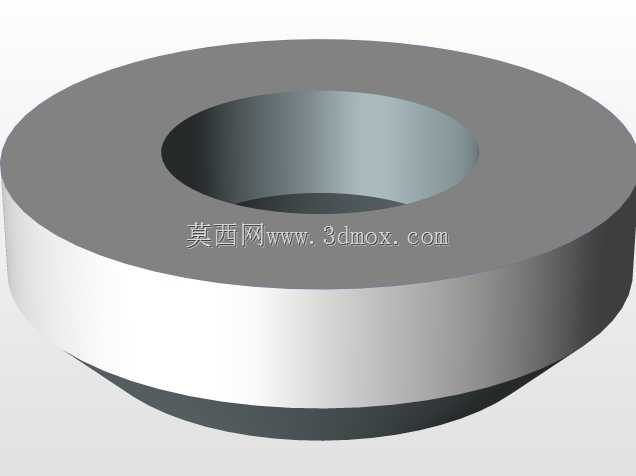

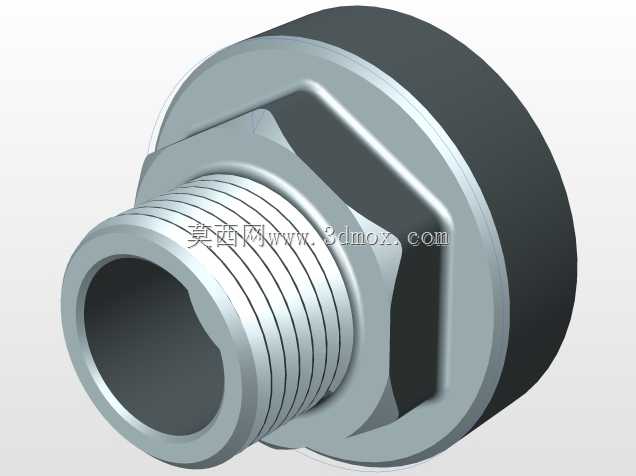

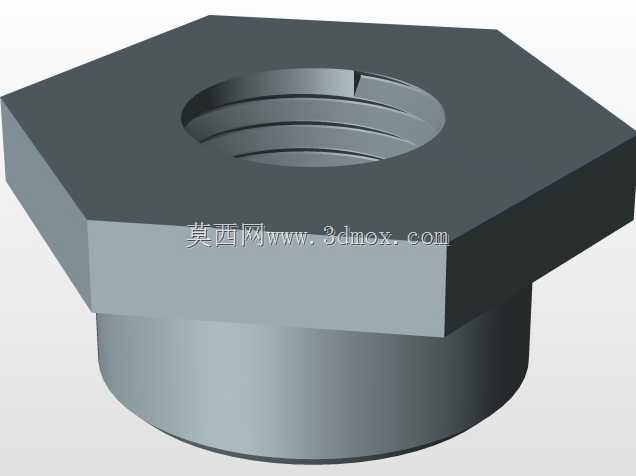

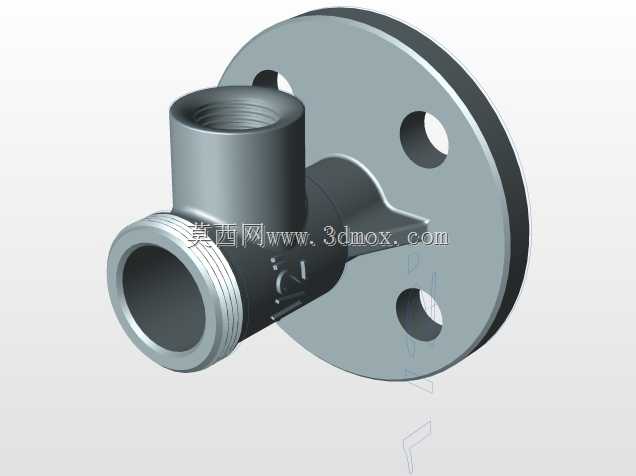

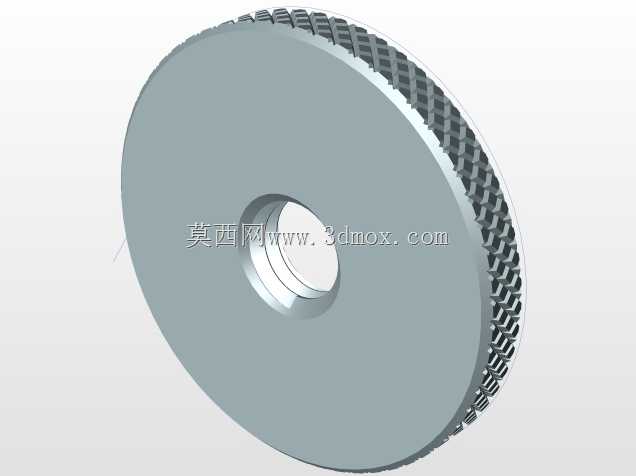

这款自关闭式水阀主要应用于工业储液箱体、小型燃油储罐、工艺润滑储槽的排污、清洗放水作业场景，在常规工况下可实现管路通断的自动复位截断，避免人工操作遗忘导致的介质泄漏、溢液浪费问题，适配半英寸规格的内螺纹外接管路，可直接对接常规输水、轻质输油软管或硬管接头，无需额外配置转接头件。从实际用途来看，该阀件安装在箱体底部的预设安装位，日常处于常闭截断状态，当需要排放箱内积存的清洗废液、沉积残液时，按压顶部的按压帽即可推动内部阀芯上行，打通阀体内部的介质流道，让箱内液体从侧方的出水接口向外排出，松开按压帽后，内部的复位弹性结构会自动推动阀芯回位，快速截断流道，无需人工额外操作旋拧关闭，单手即可完成排污放水操作，适配狭小安装空间下的快速作业需求。从功能特性来看，该阀件采用直动式按压启闭结构，内部密封面采用锥面配合密封，相比平面密封具备更高的密封比压，可有效避免长期使用后的滴漏问题；阀体主体采用黄铜材质一体成型，具备较好的耐锈蚀、耐普通油品腐蚀性能，适配水、轻质润滑油、低腐蚀性清洗介质的输送场景，不会因长期接触介质出现锈蚀卡滞问题。从设计思路来看，整体采用轴向分层装配结构，底部为带三个安装孔的圆形法兰底座，通过螺栓即可将阀体固定在箱体底部的安装平面上，法兰与箱体接触面可加装密封垫片实现静密封，避免安装位置出现渗漏；中部为阀体主体流道，采用直角式流道设计，进水端垂直向下对接箱体内部，出水端水平向外延伸，流道转角处做圆弧过渡处理，减少介质流动阻力，避免杂质在转角处沉积卡滞阀芯；上部为阀芯导向与锁紧结构，配置六角锁紧螺母可调整阀芯的初始预紧力，适配不同厚度的箱体安装壁面，锁紧螺母上方设置滚花防滑压帽，既可以对阀芯上部进行防尘防护，也可在按压时增大摩擦力，避免操作打滑。从外形尺寸与安装边界来看，法兰底座直径适配常规小型储箱的底部安装预留位，三个安装孔呈120度均匀分布，安装时无需调整阀体角度即可对准安装孔位；侧方出水接口中心与法兰安装面的高度经过优化设计，安装后外接管路不会与箱体壁面产生干涉，顶部按压帽的最大按压行程控制在合理范围，按压时不会出现超行程导致的阀芯脱位问题，整体结构紧凑，安装后突出箱体外部的尺寸较小，不会在设备运输、日常巡检过程中发生磕碰损坏。
