U形法兰连接接头外壳结构设计

该U形接头外壳是流体管路系统中的核心连接承载构件，主要应用在液压传动管网、工业流体输送管线、化工介质传输管路以及设备端流体换向接驳场景中，作为管路转角处的外层防护与连接承载结构，承担内部流道的密封支撑、外部载荷的分散传递、相邻管路的对接定位作用，能够在管路90度转向接驳时，避免管路弯折产生的流阻骤升与应力集中问题，保障流体传输路径的顺畅稳定。

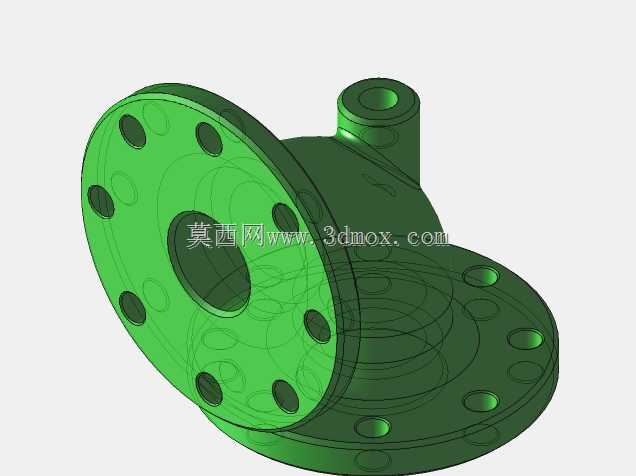

从功能特性来看，该外壳采用双法兰盘垂直布局的结构形式，两个带均匀安装孔的法兰盘分别对应两个垂直方向的管路对接端，法兰盘上的通孔沿圆周等距分布，可配合标准紧固件实现与对接管路法兰的紧密压合，保证连接位置的密封性能与连接强度；壳体主体为平滑过渡的U形流道外层结构，流道转弯处采用大圆弧过渡设计，能够有效降低流体转向时的局部阻力，减少介质传输过程中的压力损失，同时避免直角转弯处长期受介质冲刷产生的磨损问题；壳体上方设置的凸起凸台结构，可用于安装测压接头、排气阀或者流向检测元件，拓展接头的功能适配性，满足不同工况下的管路监测与调控需求。

在设计思路上，该结构优先考虑安装适配性与结构强度的平衡，法兰盘的安装孔位置、孔径尺寸均匹配对应通径的标准法兰规格，无需额外加工转接件即可直接与同规格标准管路对接；壳体壁厚根据公称压力等级做均匀化设计，在保证壳体能够承受额定管路压力、不发生形变泄漏的前提下，尽可能优化壁厚分布，降低零件整体重量，减少材料消耗；法兰盘与主体壳体的衔接位置做圆弧倒角过渡，消除结构应力集中点，避免在管路振动、压力波动工况下衔接位置出现开裂失效问题。

从安装边界来看，两个法兰盘的端面分别为两个对接方向的安装基准面，安装时需保证法兰端面与对接管路法兰端面的平行度，紧固件沿圆周对角均匀拧紧，避免局部压合不紧产生泄漏；外壳整体的安装空间需预留出法兰紧固件的操作空间，以及上方凸台外接元件的安装与操作空间，避免与周边管线、设备结构产生干涉；壳体的转弯半径与整体外轮廓尺寸适配对应通径管路的转弯安装需求，能够在紧凑的设备管路布局空间内完成管路转向接驳，减少管路布局占用的空间。
