汽车车门内饰功能挡板盖结构设计

　　车门挡板盖属于乘用车门内饰总成上的功能承载型覆盖件，布置在车门内护板靠近乘员操作的区域，既要承担外观遮蔽作用，也要为车窗升降开关、门锁控制按键、扶手拉手槽以及相关线束接插件提供安装与避让空间。实际装车状态下，该件并不是一块单纯的装饰平板，而是与门内钣金、内饰护板、开关面板、扶手骨架和密封边界共同构成车门内侧的人机操作界面。

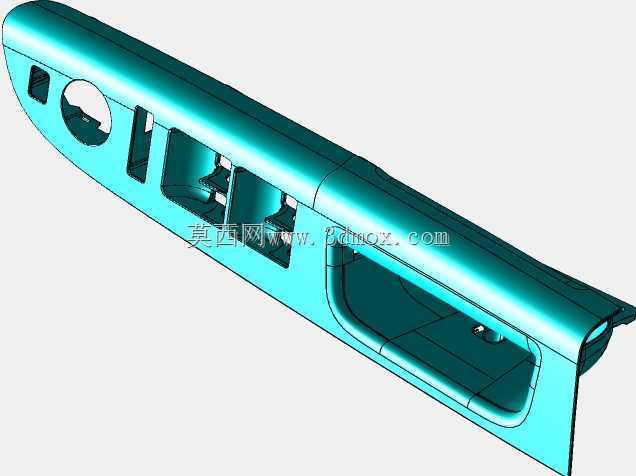

　　从结构形态看，该零件采用长条形薄壁壳体布局，主体沿车门横向延伸，表面随门内护板的造型曲线形成连续过渡。正面可见多处功能开口：一端设置较大的圆形避让孔，用于旋钮、扬声器饰圈或转轴类部件的装配；中部连续布置矩形窗口，对应车窗控制开关组、门锁按钮或储物槽边界；下部内凹形成较深的拉手槽，乘员关门时可直接握持，槽内预留紧固点和限位面，保证拉手受力时不出现明显变形。

　　设计这类挡板盖时，首先要确认的是安装边界而非外观曲面。门内钣金的焊接边、玻璃升降器导轨、门锁拉杆、线束走向和防水膜位置都会限制零件背面的筋位高度。挡板盖与内护板之间通常采用卡扣、螺钉柱与定位柱组合固定：卡扣承担快速装配和周边贴合，螺钉柱布置在拉手槽、开关安装区等受力位置，定位柱则用于控制装配间隙。三维结构中需要把这些固定点的拔模方向、加强筋走向和柱根壁厚过渡一并考虑，避免注塑后出现缩痕或装配时柱位断裂。

　　功能开口的设计不能只按二维孔位处理。开关窗口周边需要设置承托面、限位钩和挡光边，承托面保证开关面板装入后平齐，限位钩控制按键模块的前后窜动，挡光边则减少背光灯从缝隙泄漏。圆形孔位周围应保留均匀壁厚，并在背面增加环形加强筋，防止孔边在装配和使用中产生应力集中。拉手槽区域承受频繁拉拽，槽口圆角、槽底深度和侧壁斜度都要结合人手握持空间校核；过深会增加脱模难度，过浅则握持不稳，边缘过于尖锐还会造成触感不良。

　　该件材料一般选用具备一定韧性和表面装饰性能的注塑材料，壁厚宜保持连续均匀。外观面不宜直接布置粗壮加强筋，筋厚通常控制在主壁厚的一定比例以内，并通过斜顶、滑块或侧向抽芯处理深槽与倒扣。外表面的高光或皮纹区域对熔接痕和翘曲比较敏感，浇口位置应结合长流程特点选择，使熔体能够较平衡地填充到两端；卡扣、螺钉柱和开关框附近可通过局部加厚过渡与筋位补强，但不能在外观面形成明显缩印。

　　从人机工程角度看，挡板盖的高度、倾角和开口位置要服从乘员手臂自然姿态。车窗开关组应落在手指可方便触达的区域，拉手槽需与扶手形态衔接，按键之间保留足够防误触距离。零件外缘与门内护板的配合面要设计均匀间隙，端部沿车门曲面收窄，既避让门体转角，也保证视觉上的整体性。背面还需为线束插头预留插拔空间，不能让卡扣或筋条压住线束；靠近门板运动件的位置要核查玻璃下降、门锁动作和拉线摆动时的最小安全距离。

　　建模时可先依据门内护板A级曲面和钣金硬点搭建主体曲面，再按功能分区切出开关孔、拉手槽和端部避让孔。薄壁实体完成后，依次建立安装柱、卡扣座、加强筋、定位销和开关限位结构，并通过剖切面检查壁厚是否突变。对于拉手槽和深腔区域，应同步评估脱模方向，必要时拆分侧向抽芯结构；对于需要承受关门冲击的位置，可在背面增加网格筋或与护板共用支撑面。最终数模还要与开关件、线束插件、扶手骨架和门钣金进行干涉检查，确认装配顺序、工具可达性以及维修拆卸空间，使挡板盖在满足外观一致性的同时，具备稳定的安装强度和可靠的操作体验。
