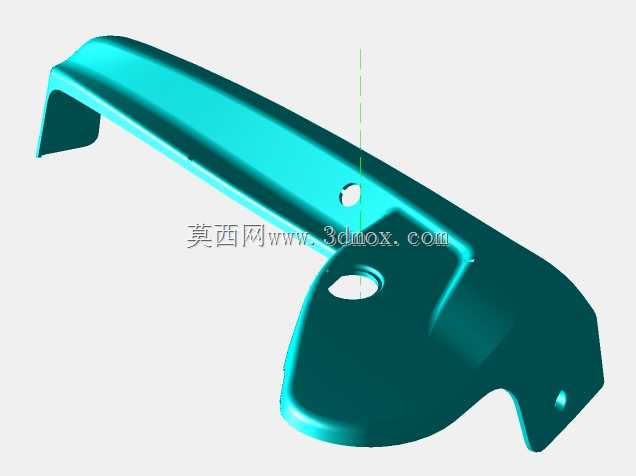

汽车侧座椅塑料外罩结构设计

汽车侧座椅塑料外罩作为乘用车主副驾座椅侧方的核心覆盖部件，主要承担遮挡座椅内部调节机构、金属骨架、线束走线的作用，同时兼顾乘员上下车时的防磕碰防护与整车内饰风格统一的装饰功能，在日常使用场景中，该部件需要频繁承受乘员肢体剐蹭、衣物摩擦，以及车内温湿度循环变化带来的老化考验，因此结构设计阶段需要兼顾刚性与韧性的平衡。从实际装车边界来看，该塑料罩的安装基准完全贴合座椅侧方金属骨架的预留安装点位，外形轮廓需要避让座椅调角器手柄、座椅高度调节拨杆、安全带锁扣安装座等周边功能件，边缘做了渐变式的圆角过渡，既避免了锐边对乘员的划伤风险，也能和座椅发泡面料、侧围内饰板形成均匀的装配间隙，不会出现干涉异响的问题。设计过程中优先采用了薄壁加筋的结构方案，主体壁厚控制在2.5mm到3mm之间，在对应安装卡扣座、受力集中的区域设置了放射状加强筋，既保证了部件整体的抗变形能力，也能控制注塑成型时的缩痕风险，表面预留了纹理蚀纹的加工余量，不需要额外做表面喷涂就能匹配车内哑光内饰的质感。在安装结构设计上，采用了金属卡扣加定位柱的组合固定方式，定位柱优先匹配骨架上的预制孔完成初定位，再通过周边均匀分布的卡扣实现卡接固定，既保证了装配效率，也能在后期维修拆卸时避免部件断裂，同时在和座椅发泡接触的边缘设置了一圈微凸的压接筋，能压紧面料边缘避免毛边外露，也能阻挡灰尘、液体进入座椅内部机构。针对日常使用中容易出现的受力点，比如乘员上下车时容易倚靠的侧方区域，做了局部壁厚加厚处理，背面的加强筋也对应做了加密排布，避免长期受力出现发白、断裂的问题，和周边功能件的间隙预留了足够的公差余量，能吸收座椅长期使用后发泡塌陷、骨架微变形带来的位移，不会出现摩擦异响或者卡滞调节机构的问题。走线区域预留了专用的线束卡槽，能将座椅侧方的电动调节线束、加热通风线束规整固定在罩体背面，避免线束晃动产生异响，也能防止线束被运动机构磨损造成短路风险，整体轮廓完全贴合座椅侧方的人机曲面，不会凸出座椅轮廓影响乘员的乘坐空间，也不会因为过度内凹形成卫生死角，日常擦拭清洁十分方便。
