两板结构注塑模具三维结构设计

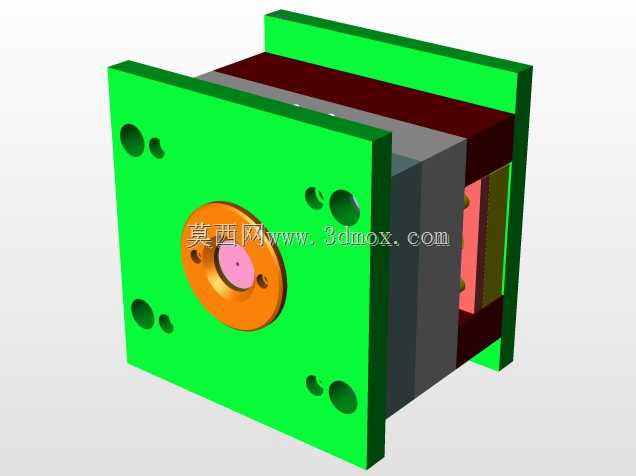

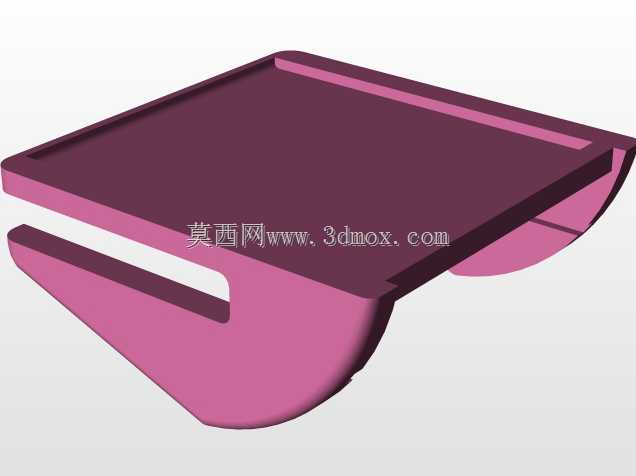

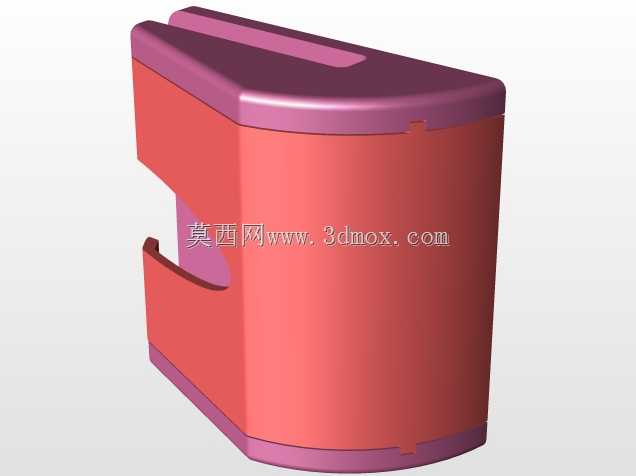

这套模具结构为典型的两板注塑成型模具，主要应用于中小型热塑性塑料制品的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、日用塑胶配件的生产加工环节，适配卧式注塑机的安装使用需求。从结构设计来看，整套模具采用标准龙记模架作为基础承载结构，绿色部分为模架的定模板与动模板，承担内部成型零件的固定、导向与承压作用，定模侧设置有贯穿的螺栓安装孔，用于将定模部分固定在注塑机的定模安装板上，动模侧对应设置匹配的安装孔位，适配注塑机动模侧的顶出机构安装空间。模具中心橙色部件为浇口套，是注塑机射嘴与模具内部流道的对接部件，中心的进料孔直接连通模具内部的分流道与型腔，熔融塑胶通过浇口套注入封闭的型腔内部，经冷却固化后开模取出制品。模具内部的分层结构分别对应成型型腔、流道凝料区、顶出机构安装区，定模部分加工有与制品外形完全贴合的型腔面，动模部分加工有匹配制品内形的型芯结构，合模后形成的封闭空腔即为制品的成型空间。设计过程中充分考虑了注塑生产的实际需求，模板四周均匀布置的导向孔用于安装导柱导套，保证合模过程中动定模的精准对位，避免成型零件出现错位磕碰；模板上预留的多组安装孔位用于固定内部的成型镶件、冷却水路接头与顶出部件，冷却水路沿成型零件周边均匀布置，保证塑胶熔体冷却过程中温度均匀，避免制品出现翘曲、缩痕等成型缺陷。整套模具的安装边界完全适配常规120吨-160吨卧式注塑机的拉杆间距与模厚要求，开模行程满足制品与流道凝料的取出空间需求，顶出机构采用顶针顶出结构，顶出力均匀分布在制品的加强筋与边缘位置，避免顶出过程中制品出现变形、顶白等质量问题。结构设计上简化了不必要的复杂抽芯结构，针对无侧凹结构的平板类、轴套类塑胶制品可直接适配，生产过程中开模后流道凝料与制品可自动脱落，无需人工额外修剪，能够有效提升批量生产的加工效率，降低生产过程中的人工操作成本。
