V型风扇叶片注塑成型模具结构设计

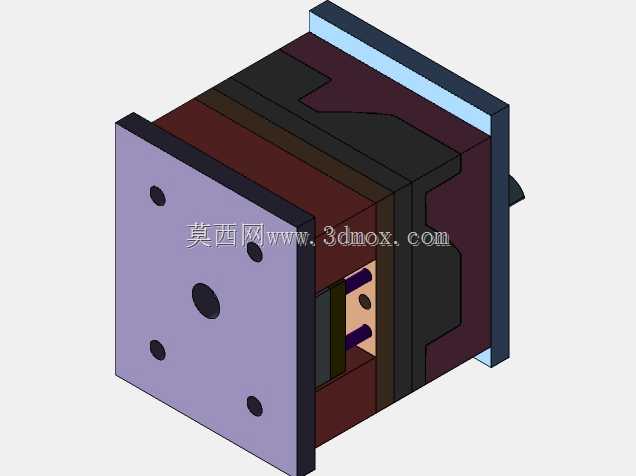

这套模具结构主要用于V型塑料风扇叶片的批量注塑成型生产，这类风扇叶片广泛应用于桌面散热风扇、机箱散热风机、工业小型通风设备等产品中，承担着驱动气流、实现定向送风散热的核心功能，叶片的成型精度直接决定风扇运转时的动平衡表现、送风效率与运行噪音水平。整套模具采用单型腔布局设计，针对V型叶片的曲面异形结构，分型面沿叶片外缘轮廓做随形设置，确保开模时不会拉伤叶片表面，同时能完整保留叶片的曲面弧度与边缘细节。模具的成型部分包含定模型腔与动模型芯，型芯部分精准复刻V型叶片的内侧曲面与安装轴座结构，型腔侧对应叶片外侧的送风曲面，合模后形成的封闭腔体完全匹配成品叶片的外形轮廓，能够保证叶片各处壁厚均匀，避免注塑过程中出现缩痕、缺胶或者翘曲变形的问题。在结构设计上，模具内部设置了适配叶片曲面走向的冷却回路，冷却水道沿型芯与型腔的成型面均匀排布，能够在注塑保压完成后快速带走模腔内的热量，让塑料熔体均匀冷却固化，有效控制叶片的成型收缩率，保证每一模生产出的叶片尺寸一致性，减少后续动平衡校正的工序工作量。模具的安装边界适配常规卧式注塑机的装模尺寸，定模侧设置有标准定位圈与浇口套，能够快速与注塑机射嘴对准，动模侧的顶出结构采用多点顶出布局，顶出位置避开叶片的薄型曲面区域，顶出时受力均匀，不会顶伤成品叶片，开模后顶出机构可平稳将成型完成的V型风扇叶片从动模型芯上推出，实现自动化连续生产。整套模具的导向结构采用标准导柱导套配合，合模时能够精准对中，避免型芯型腔错位导致的叶片壁厚不均问题，同时模具的排气结构沿分型面的叶片末端边缘设置，能够在熔体填充过程中快速排出型腔内的空气，避免叶片表面出现困气烧焦、缺料等成型缺陷，保障成品的外观质量与结构强度，完全满足V型风扇叶片的规模化注塑生产需求，生产出的叶片无需大量后处理即可直接进入风扇装配工序。
