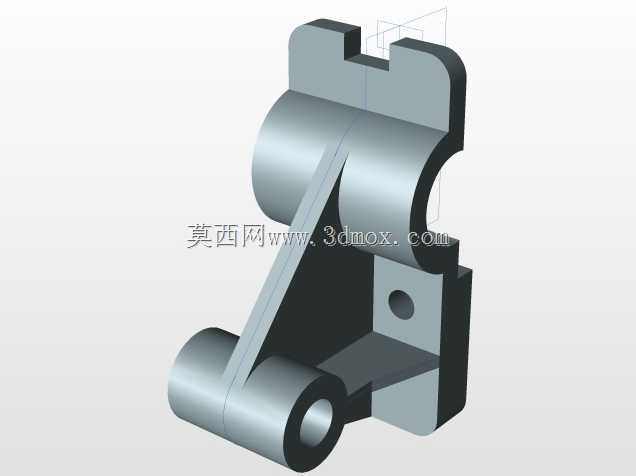

铰接式机座连接支撑结构

该铰接式机座支撑结构主要应用于工业传动、工装夹具、小型自动化执行机构的连接部位，作为多杆件联动系统的核心承载基座，承担着铰接轴定位、载荷分散传递、运动轨迹约束的核心作用，常见于轻工机械的连杆传动单元、输送线的摆动挡停机构、小型工程机械的操作联动组件中，能够在往复摆动、间歇性载荷冲击的工况下保持稳定的连接精度，避免铰接部位出现松旷、偏移问题。从功能特性来看，该结构采用上下双铰接耳座搭配侧置安装立板的组合设计，上部的开口铰接槽用于对接上摆臂构件，可通过销轴实现摆臂的定角度往复转动，槽口的限位凸边能够约束销轴的轴向窜动，无需额外加装轴端挡圈即可实现基础定位；下部的同轴铰接筒用于对接下支撑臂或动力输出杆，内部的通孔可适配不同直径的铰接销轴，筒壁的加厚设计能够提升径向载荷承受能力，避免长期受载出现孔位变形；侧置的安装立板带有预制安装孔，可通过螺栓将整个机座固定在设备机架或安装基准面上，立板与上下铰接部位之间设置的斜向加强筋，能够将铰接部位承受的径向、轴向载荷快速分散到安装基面，减少应力集中带来的结构断裂风险。在设计思路上，该结构优先考虑了装配便捷性与载荷适配性，所有铰接孔位均采用同轴度公差约束，保证上下铰接点的平行度误差控制在合理范围内，避免运动过程中出现卡滞、别劲问题；整体外形采用去锐角处理，所有棱边均设置工艺倒角，既能够避免装配过程中划伤操作人员，也能够减少热处理或加工过程中的应力集中问题；安装立板的孔位采用长圆孔与圆孔组合的设计，可在安装时提供一定的位置调整余量，降低对机架安装面的加工精度要求，提升现场装配的适配性。从安装边界来看，该结构的整体外轮廓适配小型安装空间，上部铰接槽的开口宽度可匹配常规厚度的摆臂构件，下部铰接筒的轴向长度与对应铰接臂的宽度适配，侧置安装立板的孔位间距符合通用五金安装的尺寸规范，安装后整体突出安装基面的高度较小，不会占用过多的设备内部空间，同时预留了足够的摆臂运动间隙，保证联动过程中相邻构件不会出现运动干涉。
