90度弯角带加强筋橡胶输水软管结构

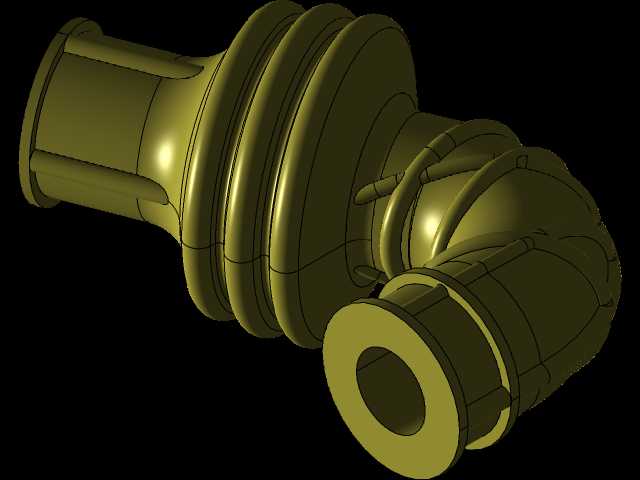

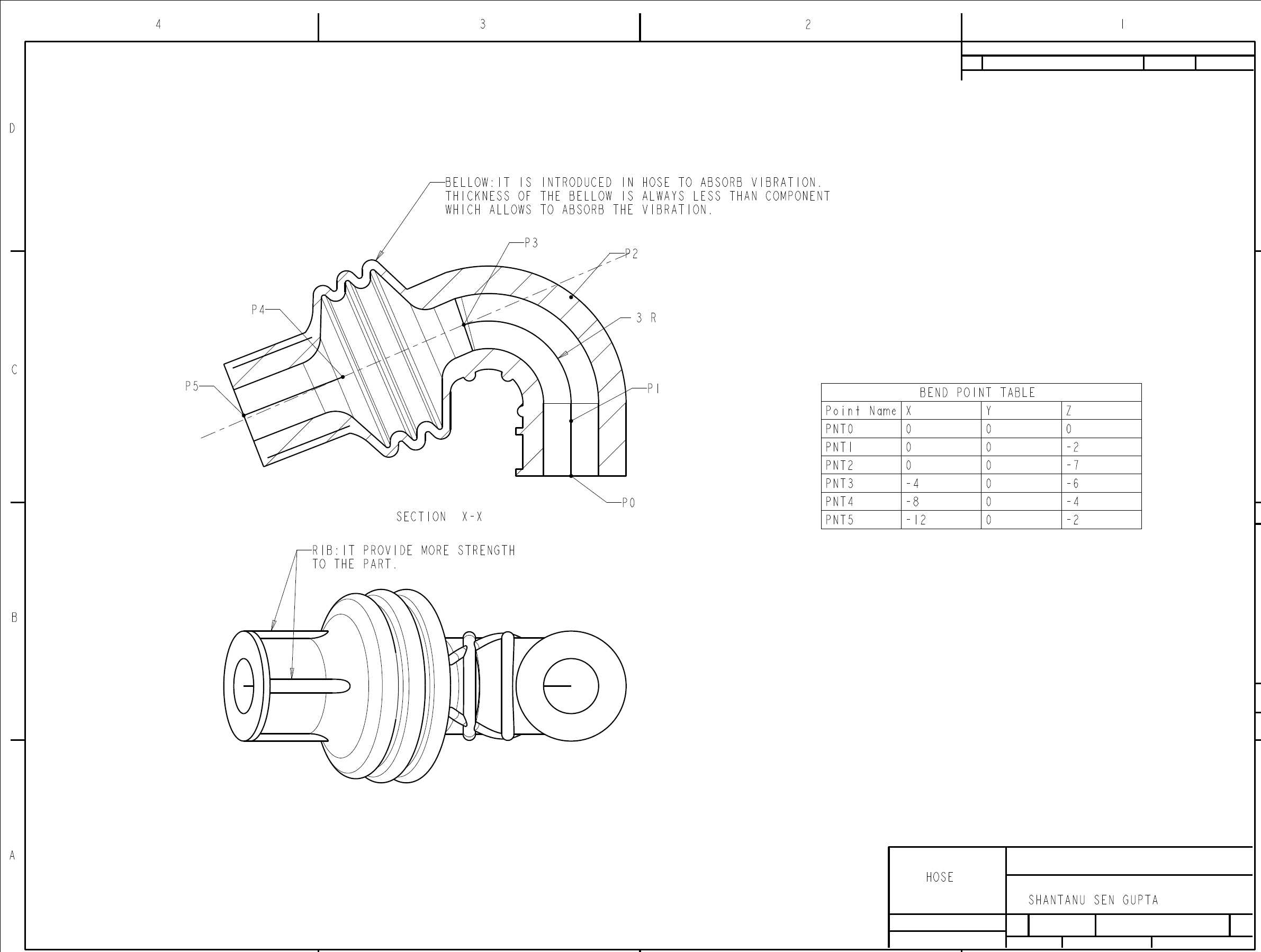

这款弯角软管主要面向流体管路的错位连接场景，在汽车冷却回路、气动设备气源接驳、小型液压系统回油管路中都有广泛应用，尤其适配两端接口存在空间角度偏差、设备运行中存在小幅振动位移的安装工况，能够抵消硬管连接无法吸收的装配公差与运行振动量，避免管路接口处因应力集中出现开裂、渗漏问题。从结构设计来看，主体采用90度弯角构型，一端为直插式硬管对接端，外壁设置多道环形密封凸棱，插入对应硬管接口后可通过卡箍锁紧实现径向密封，无需额外加装密封垫片即可耐受常规工况下的流体压力；靠近弯角起始位置设置三道环形波纹缓冲段，这部分壁厚略低于管身主体，可提供轴向与径向的小幅度形变余量，在设备启停产生管路冲击、运行中出现相对位移时，波纹段可通过自身形变吸收位移量，避免管身被拉扯撕裂。弯角段外壁设计有螺旋走向的加强筋结构，筋条与管身一体成型，既可以提升弯角处的抗弯折能力，避免管路在负压工况下出现吸瘪变形，也能约束弯角段的弯曲半径，防止过度弯折导致管内通径缩小影响流体输送效率；另一端接口同样为直插式结构，外壁设置两道轴向定位凸筋，安装时可与对接接头的卡槽配合，防止软管在受压状态下出现松脱滑脱。设计过程中需要重点控制安装边界尺寸，两端接口的同轴度偏差需控制在合理范围内，避免安装时出现强制对位导致的额外内应力；波纹段的伸缩余量要匹配对应工况的位移量，预留足够的形变空间同时不能让管身出现过度弯折；管身内壁需做光滑处理，减少流体输送过程中的沿程阻力，避免输送带有微小杂质的流体时出现杂质沉积堵塞管路。实际选型应用时，需要根据输送介质的属性匹配对应橡胶材质，输水、常规气动场景可采用通用丁腈橡胶，输送高温流体则需要选用耐温的氟橡胶材质，同时根据管路工作压力调整管身壁厚与加强筋的尺寸参数，确保长期运行下的结构可靠性。这类柔性软管相比硬管弯头的核心优势在于安装容错率高，不需要极高的装配对位精度，同时能吸收设备运行产生的振动，降低管路振动传递到相邻部件的噪音与应力损伤，在中小通径的流体输送场景中是硬管连接的重要补充配件。
