内燃机传动连杆结构设计方案

该连杆作为内燃机曲柄连杆机构的核心传动部件，主要应用于往复式动力机械的动力转换场景，承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能，广泛适配小排量乘用车发动机、通用小型汽油机以及中小型工业动力机组的动力传输需求。在实际设备运行过程中，连杆需要持续承受活塞做功行程传递的爆发压力，同时兼顾往复惯性力与旋转离心力的交变载荷作用，其结构强度与形位精度直接决定了动力单元的运行可靠性与服役寿命。

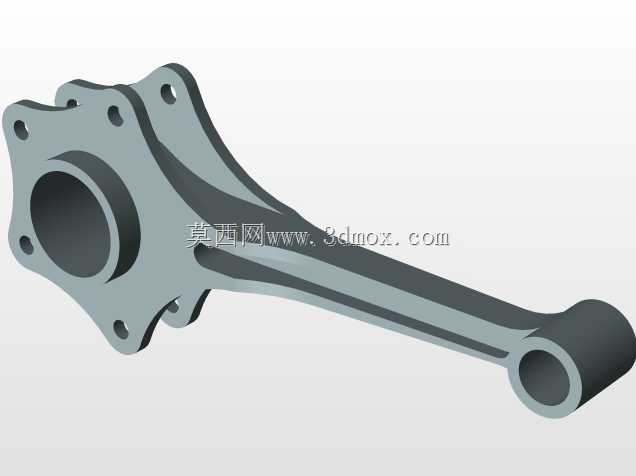

从产品功能特性来看，该连杆采用分体式大头端与一体化小头端的经典结构布局：小头端通过活塞销与活塞组件铰接，内孔预留有衬套安装位，可通过压装耐磨铜衬套降低往复摩擦损耗，工作过程中可随活塞摆动完成角度自适应调整；大头端采用剖分式结构设计，通过配套连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面定位精度可保证装配后轴孔圆度符合高速运转要求，杆身采用工字形截面构型，在保证整体抗弯抗扭强度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性冲击。

本次设计过程中，首先围绕目标动力单元的排量、额定转速与最大爆发压力参数完成载荷边界核算，确定杆身的最小截面尺寸与大小头端的孔径参数，确保在最高转速工况下连杆的结构应力处于材料许用应力区间内；其次针对安装边界完成尺寸链校核，小头端外径尺寸匹配活塞销座的内侧安装间距，大头端最大回转半径严格适配曲轴箱的内部避让空间，避免运转过程中与缸体、曲轴平衡块发生运动干涉；同时在大小头过渡区域设置平滑圆弧过渡结构，降低应力集中系数，提升连杆的抗疲劳性能。外形尺寸方面，连杆中心距严格匹配对应机型的活塞行程与曲轴回转半径参数，大头端宽度适配曲轴连杆轴颈的安装长度，小头端宽度匹配活塞销座的开档尺寸，所有连接螺栓孔的位置度公差满足装配互换要求，无需额外修配即可完成整机装配。在润滑设计上，杆身内部预留有贯通式油道，可将曲轴轴颈处的压力润滑油引导至小头端衬套位置，实现活塞销与衬套配合面的持续压力润滑，降低高速工况下的摩擦磨损速率，延长部件的维护周期。
