十字轴式万向连接关节结构设计

该十字轴式万向连接关节是机械传动系统中实现变角度动力传递的核心铰接部件，主要应用于需要改变传动轴线方向的工况场景，覆盖工业传动设备、工程机械行走机构、农用机械动力传输、汽车传动转向系统等多个领域，能够补偿两传动轴之间因安装偏差、工作形变、部件相对位移产生的角度偏差与轴向错位，保障动力传输过程的连续性与稳定性。

从实际用途来看，该关节作为两部分机构的衔接接头，可在两轴存在最大35度夹角的工况下稳定传递扭矩，避免刚性连接在轴系不对中时产生的附加载荷、部件卡滞、应力集中断裂等问题，适配存在相对摆动的传动连接场景，比如设备铰接部位的动力传递、行走机构的悬架连接端、可动作业臂的动力传输路径等，能够在部件产生相对摆动的过程中始终保持动力的有效传递，不会因角度变化出现传动中断或载荷突变。

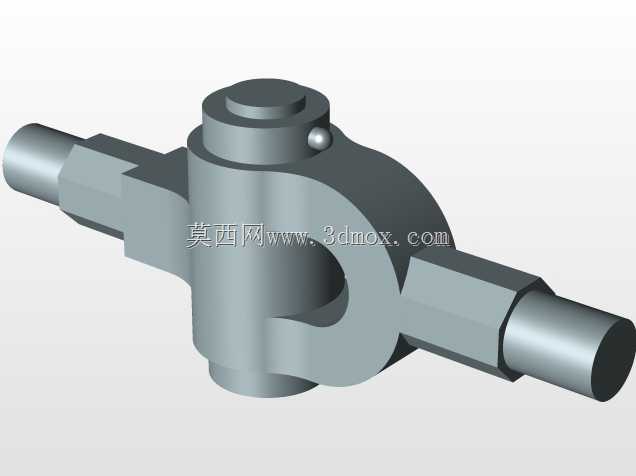

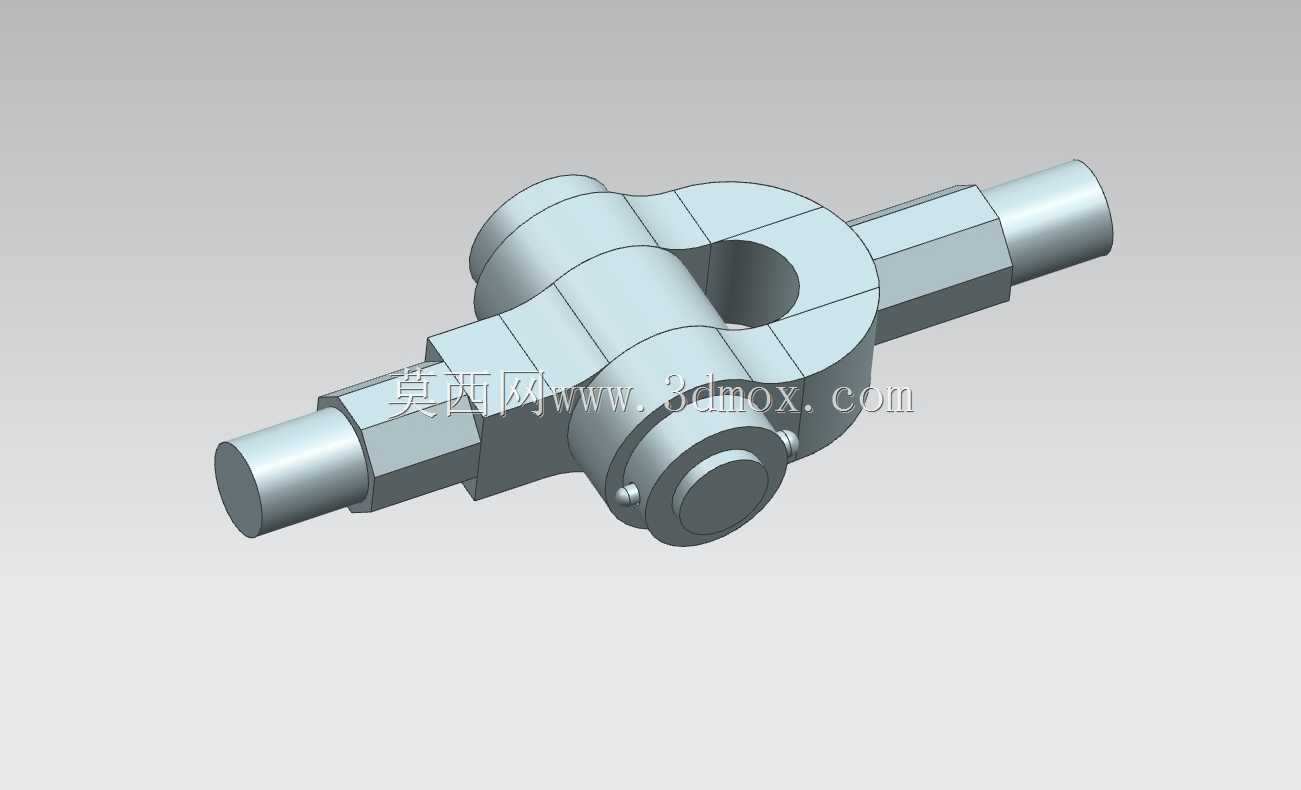

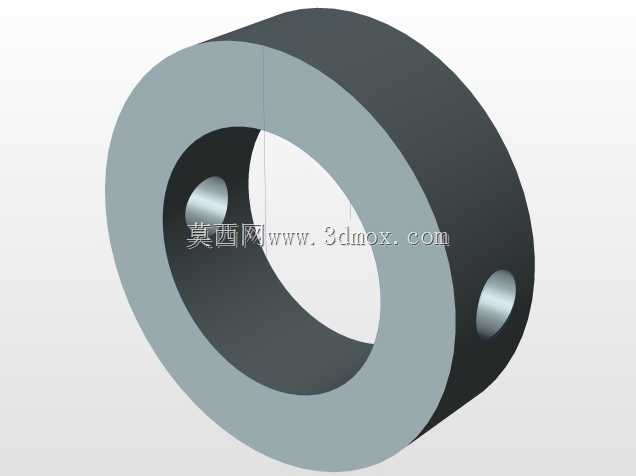

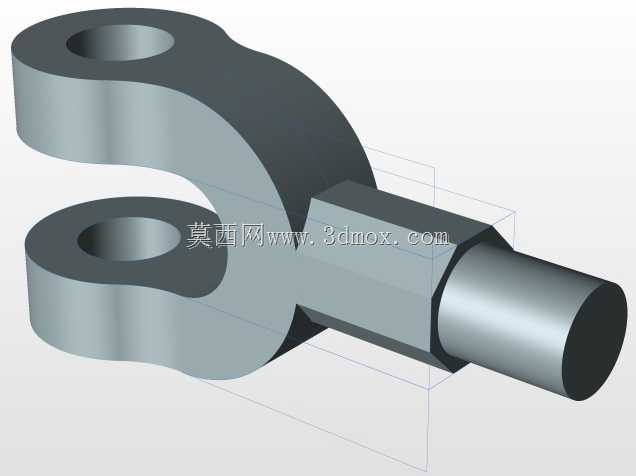

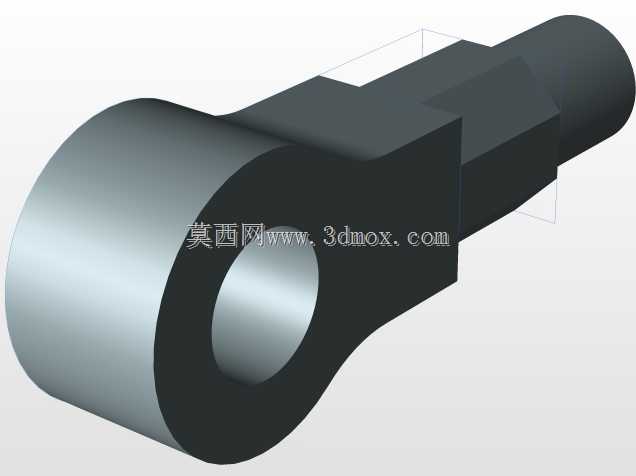

在功能特性设计上，该关节采用分体式铰接结构，中间主体为十字轴铰接座，两侧伸出对称的连接轴段，轴段靠近主体位置设置六方装夹位，方便安装时施加扭矩完成锁紧固定；中间铰接位置采用销轴定位结构，将十字轴的两个旋转自由度约束在合理间隙范围内，既保证周向旋转的灵活性，又控制径向与轴向的窜动间隙，避免传动过程中产生冲击异响；铰接端设置端盖与定位销结构，可实现内部润滑脂的密封存储，减少铰接面的磨损，延长部件的维护周期与使用寿命。

设计思路上，该结构优先保障传动过程的可靠性与载荷承载能力，主体采用对称式布局，保证两侧轴段的受力均匀，避免偏载导致的局部应力集中；铰接副的接触面积经过匹配计算，能够在额定扭矩下保持接触面的压应力在材料许用范围内，防止长期重载下出现铰接面压溃变形；连接轴段的直径与六方装夹位的尺寸适配常用的安装锁紧标准，能够直接与对应规格的传动叉、连接套配合，无需额外定制转接部件，降低现场安装的适配成本。

从外形尺寸与安装边界来看，该关节整体为对称回转结构，两侧连接轴段同轴度公差控制在0.02mm以内，安装时需保证两侧对接部件的轴孔与连接轴段的间隙配合公差在H7/h6范围内，铰接部位的最大外径小于两侧轴段中心距的1.2倍，预留足够的摆动空间，避免关节摆动时与周边安装结构产生干涉；轴向安装长度可根据对接部件的嵌入深度进行适配，中间铰接部位的径向尺寸满足最小安装空间要求，可在狭窄的传动腔体内完成布置，适配紧凑型设备的安装空间限制。
