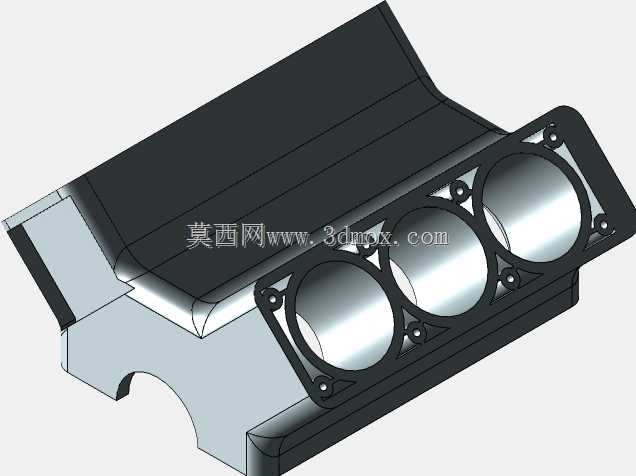

直列三缸内燃机缸体结构三维造型

这款直列三缸内燃机缸体，是小排量内燃动力单元的核心承载基体，广泛适配家用经济型乘用车、小型通用发电机组、轻型农用作业机械、小型摩托艇等对动力总成紧凑度、燃油经济性有较高要求的应用场景，是整套动力系统实现配气、曲柄连杆、冷却润滑、供油点火等子系统集成安装的基础载体。从实际功能来看，该缸体首先为活塞往复运动提供精准的导向与密封边界，三个同轴等距排布的缸孔内壁具备极高的圆柱度与表面光洁度要求，可配合活塞环形成密闭的燃烧做功腔体，承受燃油爆燃产生的高温高压冲击，同时将活塞的往复直线运动约束在既定轴线上，避免偏磨导致的动力损耗与密封失效。其次缸体集成了冷却水道与润滑油道的布设空间，可在动力运行过程中持续将燃烧产生的多余热量通过冷却液循环带出，同时为曲轴、连杆、活塞销等高速运动摩擦副提供持续的压力润滑，降低运动部件的磨损速率，延长动力单元的整体使用寿命。在设计思路上，该缸体采用直列三缸的排布形式，相比同排量四缸结构大幅缩短了整机轴向尺寸，降低了动力总成的整体重量，更适配前置前驱小型车辆的机舱布局，也能满足小型通用动力设备对安装空间的严苛要求；缸体上部的平面用于安装气缸盖与气缸垫，保证燃烧室的密封性能，下部的弧形避让结构为曲轴回转提供充足空间，缸孔周边的螺栓孔位按照等载荷分布原则布设，可均匀压紧缸垫，避免局部密封压力不足导致的漏气、漏水、漏油问题；缸体侧面的加强筋结构在不额外增加过多壁厚的前提下，大幅提升了缸体整体的结构刚度，可抵消做功过程中产生的振动与形变，抑制三缸结构天生的一阶不平衡振动传递，提升动力运行的平顺性。从安装边界来看，该缸体的三个缸孔采用等中心距排布，缸孔内径、缸体总长度、安装面平面度、周边附件安装孔位的坐标均严格匹配小排量三缸动力的通用安装规范，可直接适配同系列的曲轴、连杆、活塞、气缸盖、油底壳等配套部件，无需额外修改安装接口即可完成整套动力的组装；缸体外部预留的发电机、起动机、水泵、机油滤清器等附件的安装凸台位置经过精准校核，可保证各附件运行时不与周边部件发生运动干涉，同时满足传动皮带的张紧角度要求，保障整套附件系统的稳定运行。
