带气动组件的赛车安装框架结构

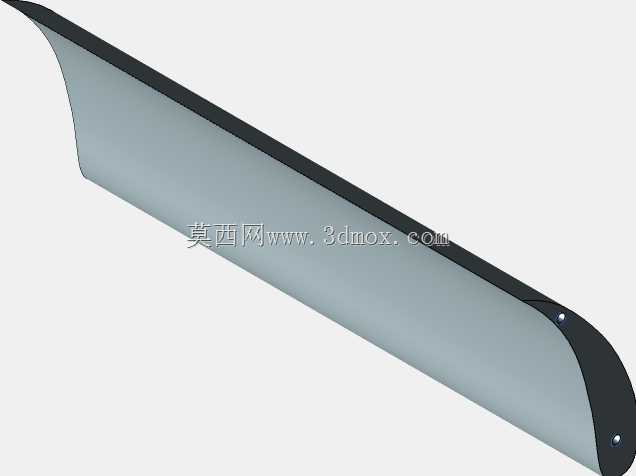

该结构主要应用于方程式赛车的前部车身装配场景，作为前翼与中央安装面板的承载基体，承担着空气动力学套件的定位支撑、载荷传递功能，是赛车前部空气动力学组件与主车架之间的核心连接载体，直接影响前部下压力的传递效率与前部结构的装配精度。在实际赛事使用场景中，该框架需要承接前翼在高速行驶下产生的气动下压力、过弯时的侧向载荷以及颠簸路面带来的振动冲击，同时为前部气动组件提供稳定的安装基准，避免高速工况下套件出现形变移位，保证空气动力学设计的效能稳定发挥。从功能特性来看，框架底座设置四个凸耳结构作为与主车架的安装接口，采用锥面定位的安装形式，能够在装配时快速实现精准对位，同时锥面配合可在承受多向载荷时分散连接部位的应力，避免应力集中导致的连接失效。框架主体为气动组件预留了充足的安装空间，中央区域的安装面板可适配不同规格的气动附件，整体结构在满足承载需求的前提下尽可能做了轻量化处理，减少前部结构的非簧载质量，提升赛车前部的操控响应灵敏度。在设计思路上，该结构优先保障安装定位的可靠性与载荷传递的顺畅性，底座凸耳的位置经过匹配主车架安装点的坐标校准，确保装配后框架的位置度符合整车装配公差要求；中央安装面板的连接点位经过受力仿真优化，能够将前翼传递来的载荷均匀分散到框架主梁上，再通过四个凸耳传递至主车架，避免局部载荷过大导致结构形变。考虑到实际装配中的容错需求，部分连接孔位预留了微小的调整余量，可在装配时对前翼的安装角度进行微调，匹配不同赛道的空气动力学调校需求。从安装边界来看，框架整体外轮廓适配赛车前部的车身内部空间，不会与前部悬架结构、转向机构产生运动干涉，底座凸耳的安装高度与主车架安装面完全齐平，装配后框架的上平面与车身设计基准面保持平行，确保气动组件的安装角度符合设计值；框架与前翼的连接点位高度匹配常规方程式赛车前翼的安装孔位，无需额外改制即可完成装配，中央面板的安装接口可兼容多种气动附件的安装需求，后续若需调整前部气动配置，可直接在现有框架上加装对应组件，无需重新设计基体结构。
