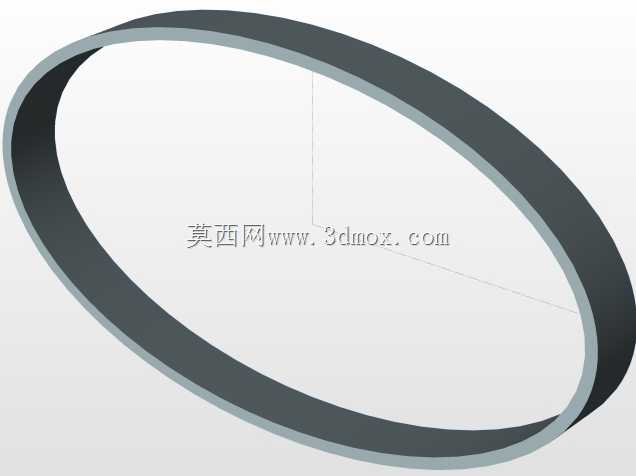

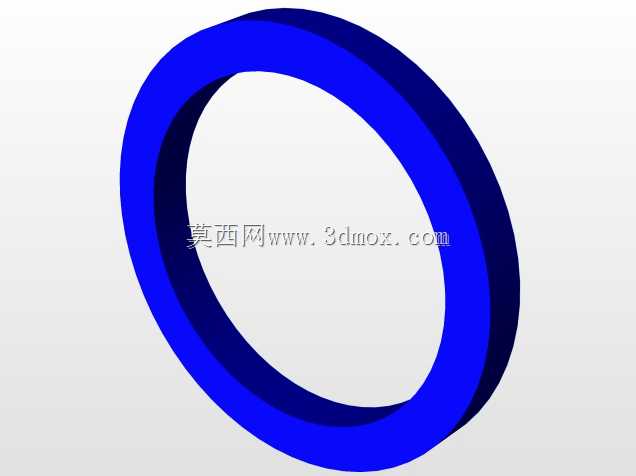

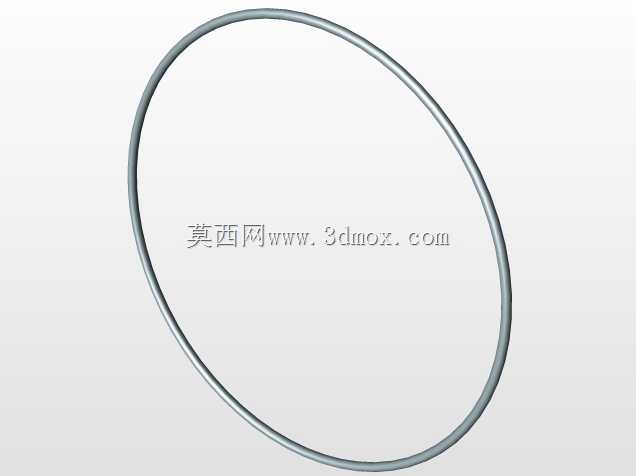

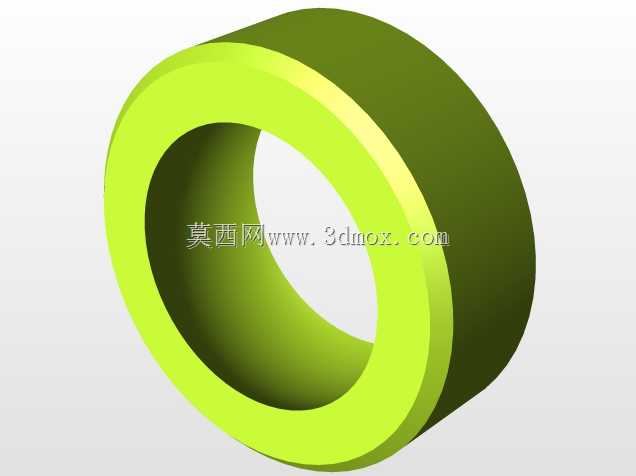

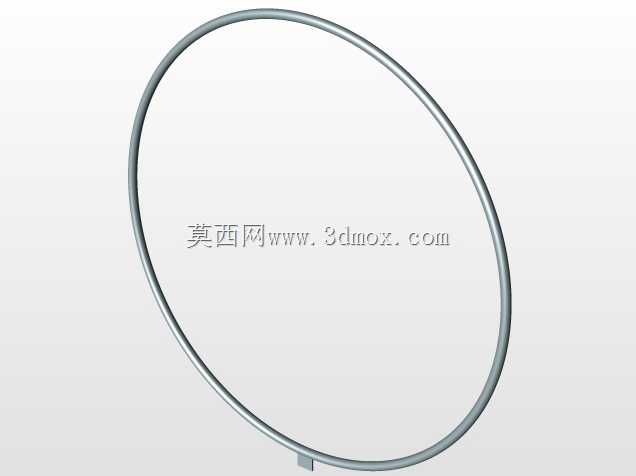

平置环形金属垫片结构三维数模

这类环形平垫片是机械装配场景里极为常见的基础连接件，日常在螺栓螺母紧固的接合面之间大量使用，核心作用是分散紧固件施加的压紧应力，避免被连接件表面因局部压强过大出现压痕、变形甚至开裂，同时也能填补接合面的微观加工不平度，辅助提升连接部位的密封性能，在管道法兰连接、设备机架装配、传动部件定位等场景都能见到它的身影。从结构设计来看，该垫片采用等厚度环形结构，内外圆同轴度是设计阶段需要重点控制的形位公差，若同轴度偏差过大，装配时会出现一侧与螺栓杆干涉、另一侧无法完全覆盖被连接件承压面的问题，直接影响紧固效果。设计时需要先匹配对应规格的紧固件公称直径，确定内孔尺寸要略大于螺栓杆直径，预留合理的装配间隙，避免热胀冷缩时垫片与螺栓杆抱死；外圆尺寸则需要结合被连接件的承压面大小确定，保证垫片外缘不超出接合面边界，同时覆盖足够的承压区域，将螺栓预紧力均匀分散到更大的接触面积上。厚度选择需要结合被连接件的材质、螺栓预紧力大小、工况振动幅度综合考量，若被连接件为铝合金、工程塑料等硬度较低的材质，需要适当增加垫片厚度，避免压溃工件表面；若工况存在持续振动，可在保证压紧行程的前提下选择稍厚的垫片，提升连接副的防松能力。安装时需要注意垫片两侧平面的粗糙度要求，若表面存在毛刺、磕碰凸起，会导致局部应力集中，甚至在紧固过程中出现垫片碎裂的问题；同时要保证垫片与螺栓轴线垂直，避免偏载导致的密封失效、紧固力不均问题。在三维建模过程中，这类零件需要重点保证两端面的平行度公差，内外圆柱面的圆柱度公差，同时在装配层级里要预留垫片的压缩量空间，避免装配干涉，尤其是在有密封要求的接合面处，垫片的厚度公差会直接影响最终的压缩率，建模时需要严格按照公差带要求标注尺寸，为后续的工程图输出、加工制造提供准确的数模依据。这类垫片虽然结构简单，但在整个机械连接系统里的作用不可替代，选型或设计不当很容易导致连接松动、密封泄漏、工件损坏等连锁故障，建模时不能因为结构简单就忽略形位公差与装配边界的校验。
