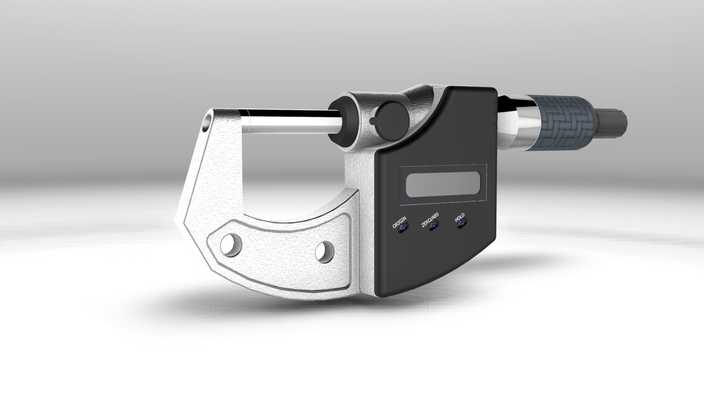

高精度数显外径千分尺测微仪三维建模作品

本作品为高精度数显外径千分尺测微仪的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了数显千分尺的全部结构细节。建模阶段首先搭建整体装配基准，以尺架为核心基础部件，依次完成测砧、测微螺杆、锁紧装置、固定套管、微分筒、数显模块、测力装置、隔热护板等全部零部件的独立建模，各部件间的装配公差完全参照实际量具的配合标准设置，确保活动部件的运动逻辑与真实产品一致。材质渲染阶段针对不同部件的物理特性做了精细化区分：尺架部分采用铸钢喷塑材质，还原哑光银灰金属质感的同时，表现出表面细微的磨砂颗粒纹理；测砧与测微螺杆的测量端面采用硬质合金材质，通过高反射金属材质参数设置，体现出测量面的高精度抛光效果；数显模块外壳采用黑色哑光工程塑料，表面做细微的晒纹处理，数显屏幕区域采用半透明深色玻璃材质，模拟真实显示屏的防眩光效果；微分筒表面做滚花纹理处理，通过凹凸纹理贴图还原防滑滚花的触感，刻度标识采用蚀刻填漆工艺的视觉效果，线条清晰锐利无模糊。结构设计上完整还原了数显千分尺的功能逻辑：测微螺杆的进给行程符合0-25mm常规量程的结构比例，锁紧装置的扳动结构、数显模块的按键布局、测力装置的棘轮结构都做了1:1的细节还原，尺架上的减重孔、固定螺丝、标识刻印等细小结构也全部做了建模处理，没有省略任何细节。渲染阶段采用影棚级柔光布光，主光源从侧上方45度角投射，勾勒出千分尺的整体轮廓，辅助光源补亮暗部细节，避免出现死黑区域，底部添加柔和的接触阴影，突出产品的立体感与精密质感，整体视觉效果能够清晰展现数显千分尺的工业设计美感与精密量具的专业属性，可用于量具产品展示、测量工具教学演示、工业设计素材参考等场景。
