高精度工业测量用游标卡尺三维建模作品

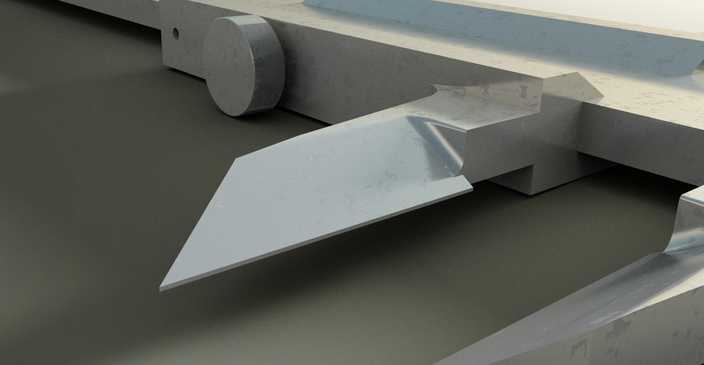

本作品为工业常用游标卡尺的高精度三维建模成果，建模过程严格遵循游标卡尺的实际生产制造标准，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先依据游标卡尺的通用测量量程与结构比例绘制二维草图，精准定位主尺尺身、游标尺、内外测量爪、深度测量杆、锁紧螺钉等核心部件的尺寸基准，通过拉伸、切除、倒角等基础建模命令搭建各部件的基础实体，针对尺身的刻度标识区域预留了专门的纹理映射位置，确保后续渲染阶段可清晰呈现刻度细节。材质设计上，主体尺身采用工业量具常用的不锈钢材质，通过调整材质的金属度、粗糙度与反射参数，还原不锈钢哑光磨砂的真实质感，锁紧旋钮部分采用硬质工程塑料材质，与金属尺身形成明确的材质区分，提升模型的真实感。结构还原上，精准复刻了游标卡尺的滑动配合结构，游标尺与主尺的配合间隙符合实际装配公差要求，内测量爪、外测量爪的刃口角度与实际产品保持一致，深度测量杆与主尺尾端的连接结构完整呈现，锁紧装置的按压、锁紧动作逻辑在模型装配关系中得到准确体现。渲染阶段采用柔和的工作室布光方案，主光源从侧上方45度角照射，突出尺身的金属质感与结构棱线，辅助光源补充暗部细节，避免出现大面积死黑区域，背景采用浅灰色渐变背景，将视觉焦点集中在卡尺模型本身，同时通过环境光遮蔽效果强化各部件之间的装配层次，让模型的结构关系更加清晰直观。整个建模过程兼顾了结构准确性与视觉表现力，既可以作为工业设计教学的演示素材，也可用于五金量具产品的宣传展示场景，模型的各部件均为独立可编辑实体，支持后续的结构拆解、动画演示等二次开发操作。
