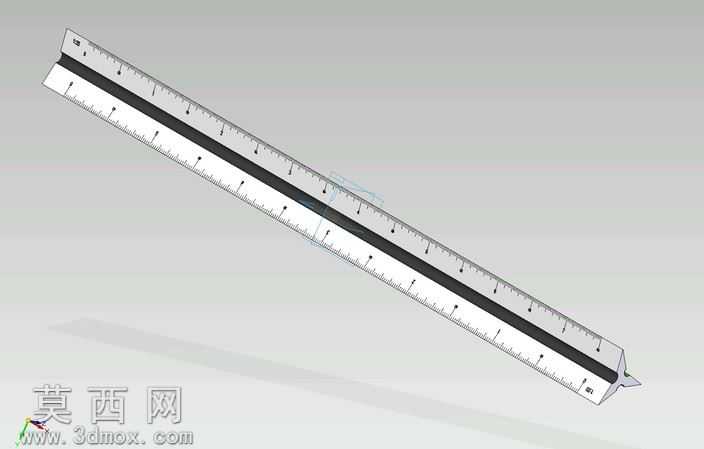

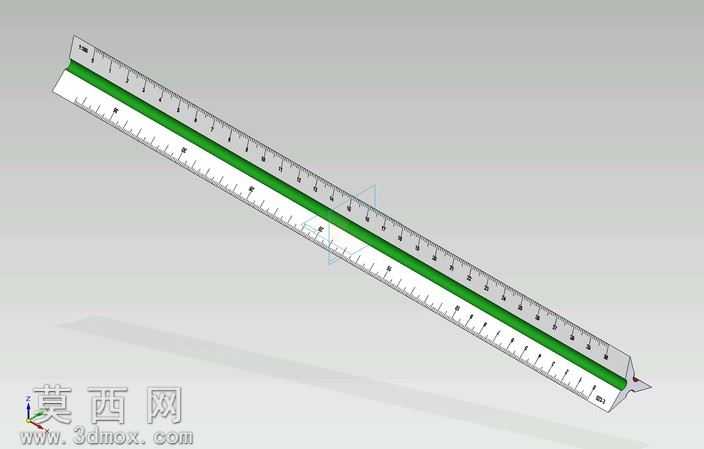

六款不同刻度规格三角棱标尺三维设计

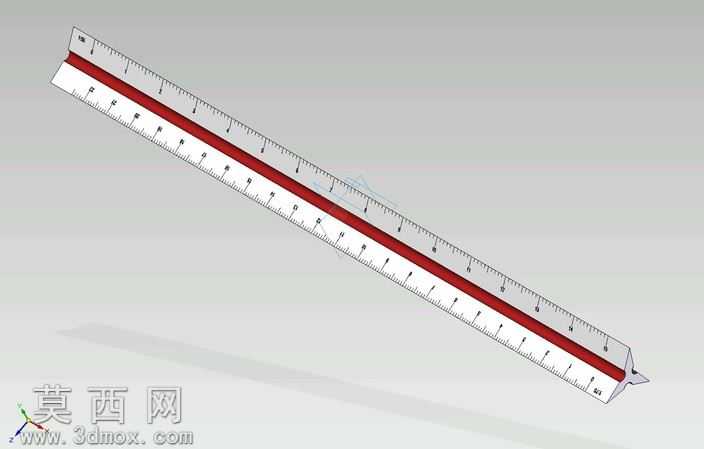

本次三角规标尺的三维建模，首先围绕棱形三角尺的核心结构展开，先通过草图绘制确定等边三角形的截面轮廓，严格匹配日常握持与测量使用的人体工学尺寸，避免截面过宽导致握持硌手、过窄引发尺身易弯折的问题。建模过程中先拉伸生成尺身基体，对尺身的三条棱边做统一的小圆角过渡处理，消除尖锐棱角带来的使用安全隐患，同时让尺身的触感更顺滑。刻度制作是本次建模的核心细节部分，先在尺身的三个测量平面分别绘制刻度基准线，按照公制长度计量标准，区分毫米、厘米刻度的长度差异，毫米刻度采用短细线，厘米刻度采用长粗线，同时在对应厘米刻度位置预留数字标识的凹槽位，通过阵列命令快速生成等距刻度后，对刻度槽做深度0.1毫米的切除处理，保证刻度的立体感与辨识度，不会因为日常摩擦快速磨损消失。尺身内部的红色防滑嵌条是结构设计的重点，先在尺身基体的中心位置切除出与嵌条轮廓匹配的安装槽，嵌条采用略宽于槽口的过盈配合尺寸设计，模拟实际生产中嵌条压入后不会松脱的装配效果，嵌条表面做细微的磨砂纹理处理，和尺身高光光滑的塑料材质形成明确的质感区分。材质渲染阶段，尺身主体采用高透明PS塑料材质，调整材质的折射率与透光率，还原透明塑料尺微微泛蓝的通透质感，同时添加轻微的表面划痕与使用磨损痕迹，避免渲染效果过于塑料感失真；红色嵌条采用软质PVC材质，调低材质的高光反射值，添加细微的凹凸纹理模拟软胶的磨砂触感；刻度部分采用黑色哑光油墨材质，和透明尺身形成强烈的色彩对比，保证读数清晰。设计过程中一共完成了6种不同长度规格的标尺建模，覆盖15厘米、20厘米、30厘米等常用绘图测量尺寸，每款规格都对应调整了截面大小与刻度排布密度，保证不同长度的尺身在使用时都有足够的结构强度，不会因为过长出现中部弯折的问题。建模完成后对所有装配部件做干涉检查，确认嵌条与尺身、刻度标识与尺身表面都不存在重叠干涉，同时对模型做轻量化处理，在保留所有细节特征的前提下控制文件体积，方便后续的渲染展示与结构调整。
