机械传动用异形连接主杆结构设计

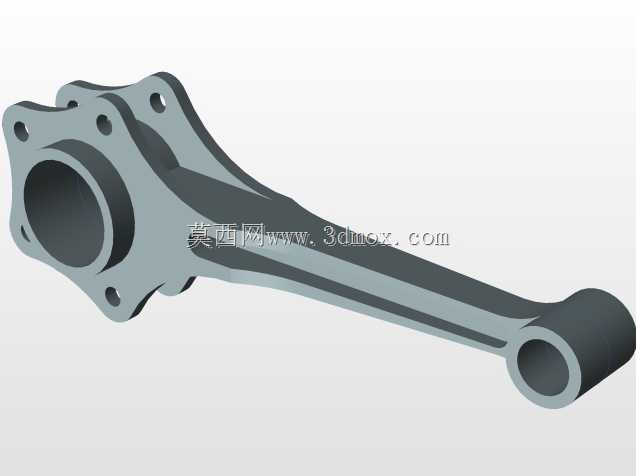

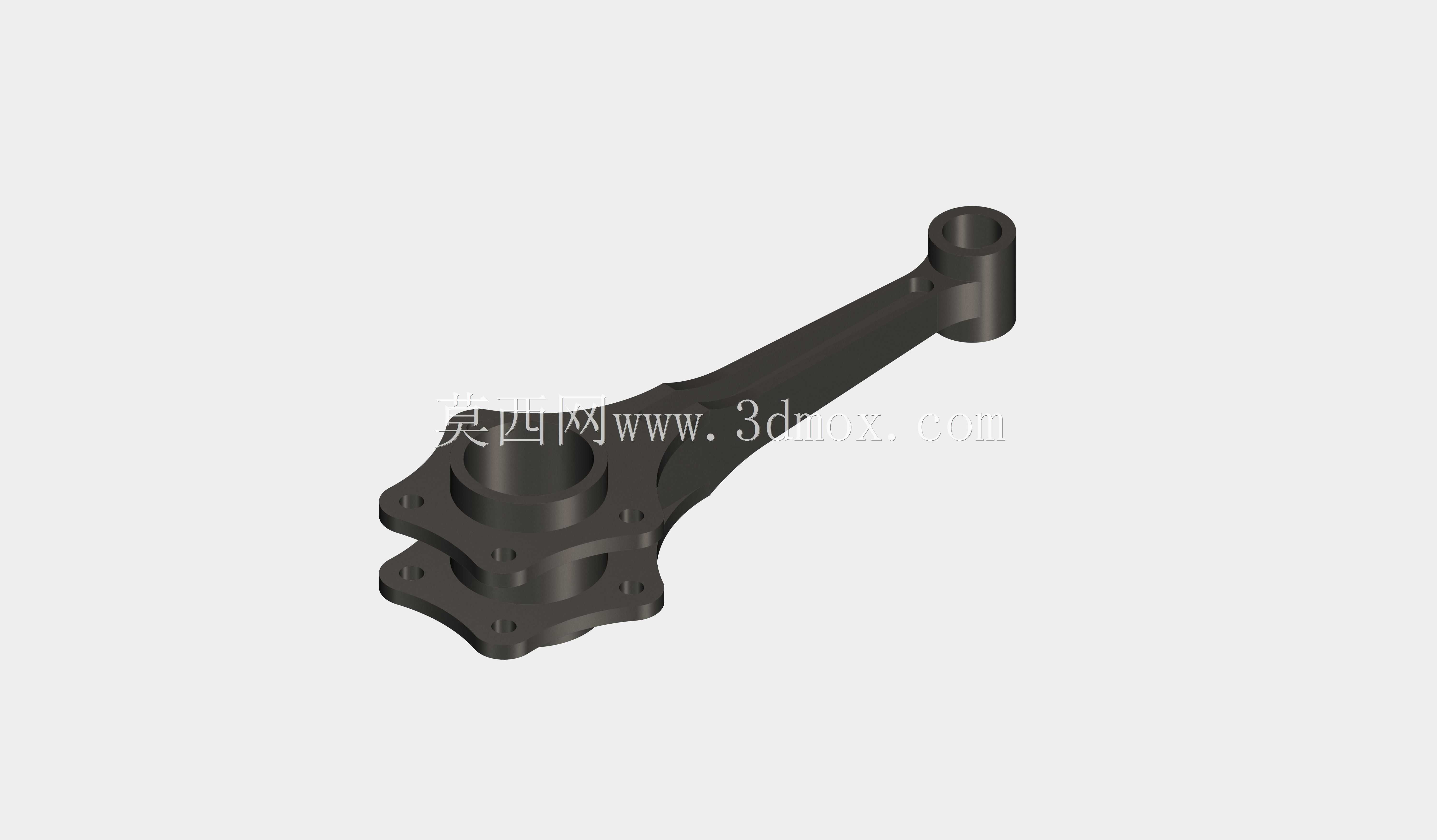

这款异形连接主杆是机械传动系统中承担动力传递与部件连接功能的核心受力构件，主要应用于需要实现往复摆动、定角度动力传导的工业设备场景，常见于轻工自动化生产线的执行端联动结构、专用机床的进给传动单元、中小型动力设备的曲柄连杆传动模块中，可在交变载荷工况下稳定传递扭矩与拉压力，保障整套传动链路的动作精度与运行可靠性。从实际用途来看，该主杆一端通过多螺栓孔的法兰式安装面与动力输出端的转盘、摆臂类构件刚性连接，另一端通过带通孔的圆柱轴头与从动执行构件铰接，可将输入端的旋转运动转化为从动端的往复摆动或定行程直线运动，适配需要严格控制传动比、动作行程的工位需求，能够有效减少传动过程中的间隙累积，降低动力传递损耗。在功能特性设计上，该主杆采用了变截面的杆身结构，靠近法兰安装端的杆身做了加宽加厚处理，匹配安装位置的高应力承载需求，靠近铰接轴头的杆身逐步收窄，在保证整体结构强度的前提下尽可能降低构件自重，减少传动过程中的惯性冲击；杆身与两端连接部位均做了圆弧过渡处理，避免应力集中导致的构件疲劳断裂，适配长期高频往复动作的工况要求。设计思路上，该构件优先保障受力合理性，安装端的法兰面设置了多组均匀分布的螺栓过孔，可实现与对接构件的多点位刚性锁紧，避免传动过程中出现连接松动；铰接端的轴孔设计为高精度通孔，可适配标准销轴与铜套的铰接安装，保障转动灵活性的同时控制铰接间隙；杆身侧面预留的小型工艺孔可用于安装限位触发挡片，适配设备的行程限位检测需求。外形尺寸与安装边界方面，该主杆整体为长条形异形结构，法兰安装端的外轮廓为对称多边形，螺栓孔分布圆直径适配常规通用传动盘的安装尺寸，铰接端轴孔的直径与轴头长度匹配标准铰接副的尺寸规范，杆身的整体长度适配常规传动行程的布局要求，安装后不会与周边的机架、护罩等构件产生运动干涉，可直接替换同规格的传统连杆构件，无需对原有设备的安装结构做额外改造，能够快速完成设备的维护更换或功能升级。
