钢塑复合十字轴式万向传动连接结构

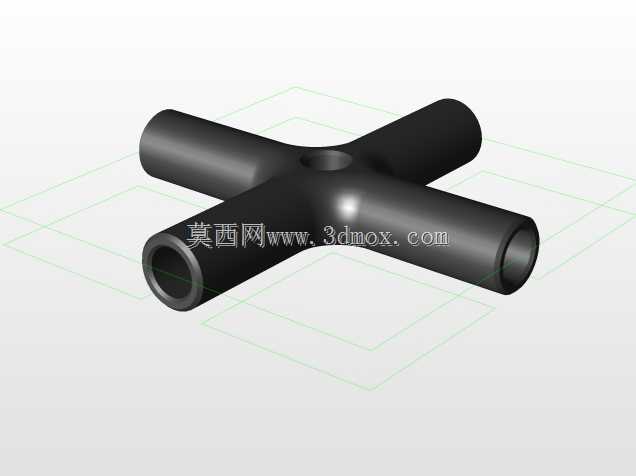

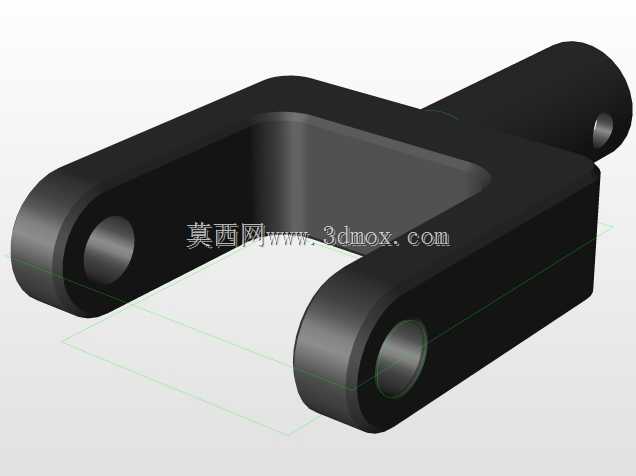

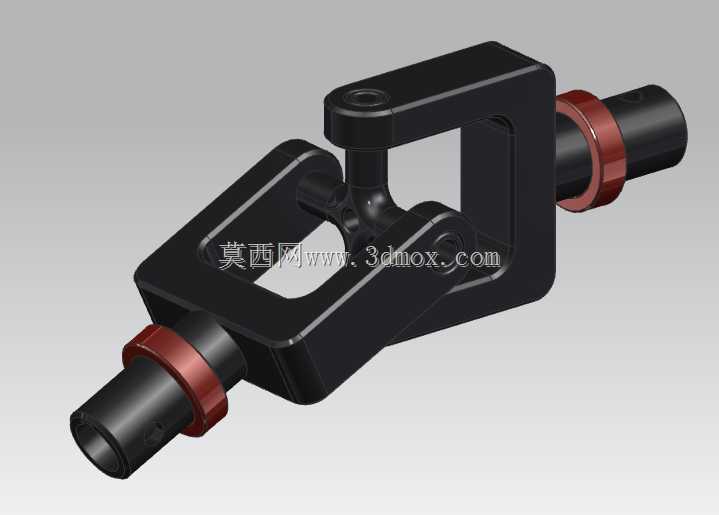

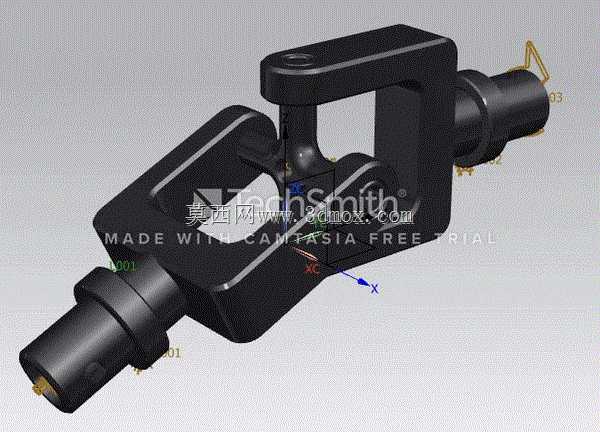

这款万向传动连接结构，是机械传动系统中用于补偿两轴间角度偏差、实现变角度动力传递的核心部件，广泛应用于需要轴线存在相对角位移的传动场景中。在轻工输送设备的动力输出端，它可以衔接电机与输送辊组，抵消机架加工装配带来的轴系同轴度误差，避免刚性连接带来的轴系憋劲、轴承过早磨损问题；在小型农用作业机具的传动链路里，它能适应机具作业时的姿态小幅变化，持续稳定传递扭矩，保障作业动作的连贯性；在小型改装代步车辆的转向传动段，它可以配合转向角度变化传递动力，让车轮在偏转时依旧获得稳定的动力输入。该结构采用十字铰接式的核心传动逻辑，主体框架部分使用钢材加工保障结构强度与抗扭性能，轴套衔接部位搭配工程塑料材质，降低铰接转动时的摩擦阻力，同时减少金属部件直接接触产生的异响与磨损，无需频繁加注润滑脂也能维持较长的顺畅运转周期。设计过程中优先考虑了铰接部位的活动间隙控制，既保证两连接轴之间可在一定角度范围内自由偏转，又避免间隙过大带来的传动空程，保障动力传递的响应精度；两侧的轴端采用等直径设计，搭配限位环结构，安装时可直接插入对应配合的轴孔内，通过限位环抵靠安装端面确定轴向安装位置，无需额外调整轴向配合尺寸，降低现场装配的调试难度。整体外形采用对称式布局，铰接中心位于整体结构的中点位置，安装时无需区分正反方向，两侧轴段的配合直径保持一致，可适配同规格的安装孔位，有效减少备件的储备种类；外部框架采用闭合式的框型结构，在传递扭矩时可将受力均匀分散到框体的各个受力臂上，避免局部应力集中导致的结构变形，即使在短时过载的工况下，也能维持结构的完整性，不会出现铰接部位脱开的故障。铰接十字轴的轴颈部位做了圆弧过渡处理，减少应力集中点，转动时的偏转角度可覆盖常规传动场景的偏差补偿需求，既可以补偿安装时的静态同轴度误差，也能适应设备运行过程中因为振动、部件形变带来的动态角度偏移，让整个传动链路始终保持平顺的动力传递状态，减少因为轴系不对中带来的振动、噪音与部件损耗，延长整套传动系统的维护周期与使用寿命。
