紧凑型机床主轴单元结构设计方案

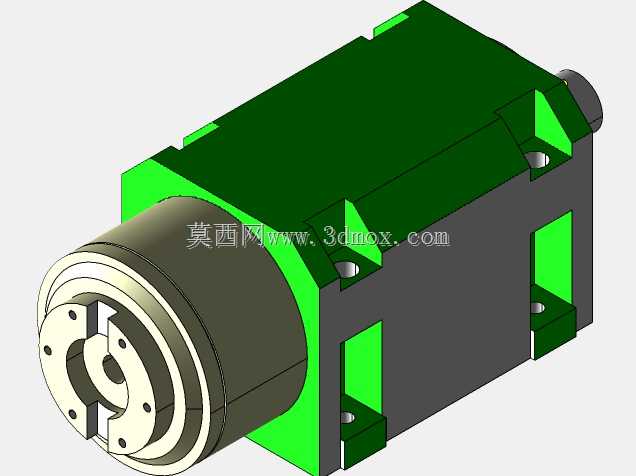

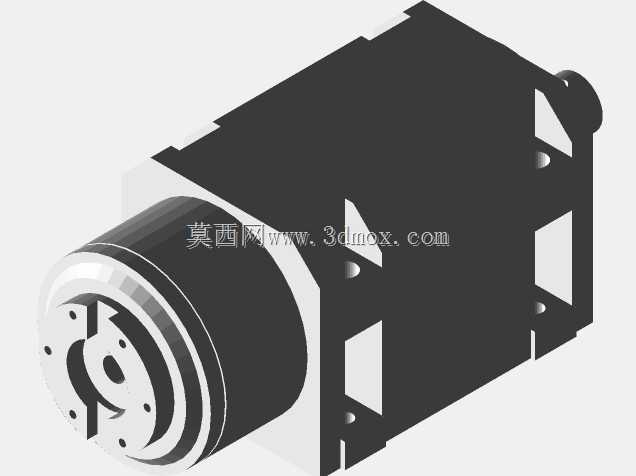

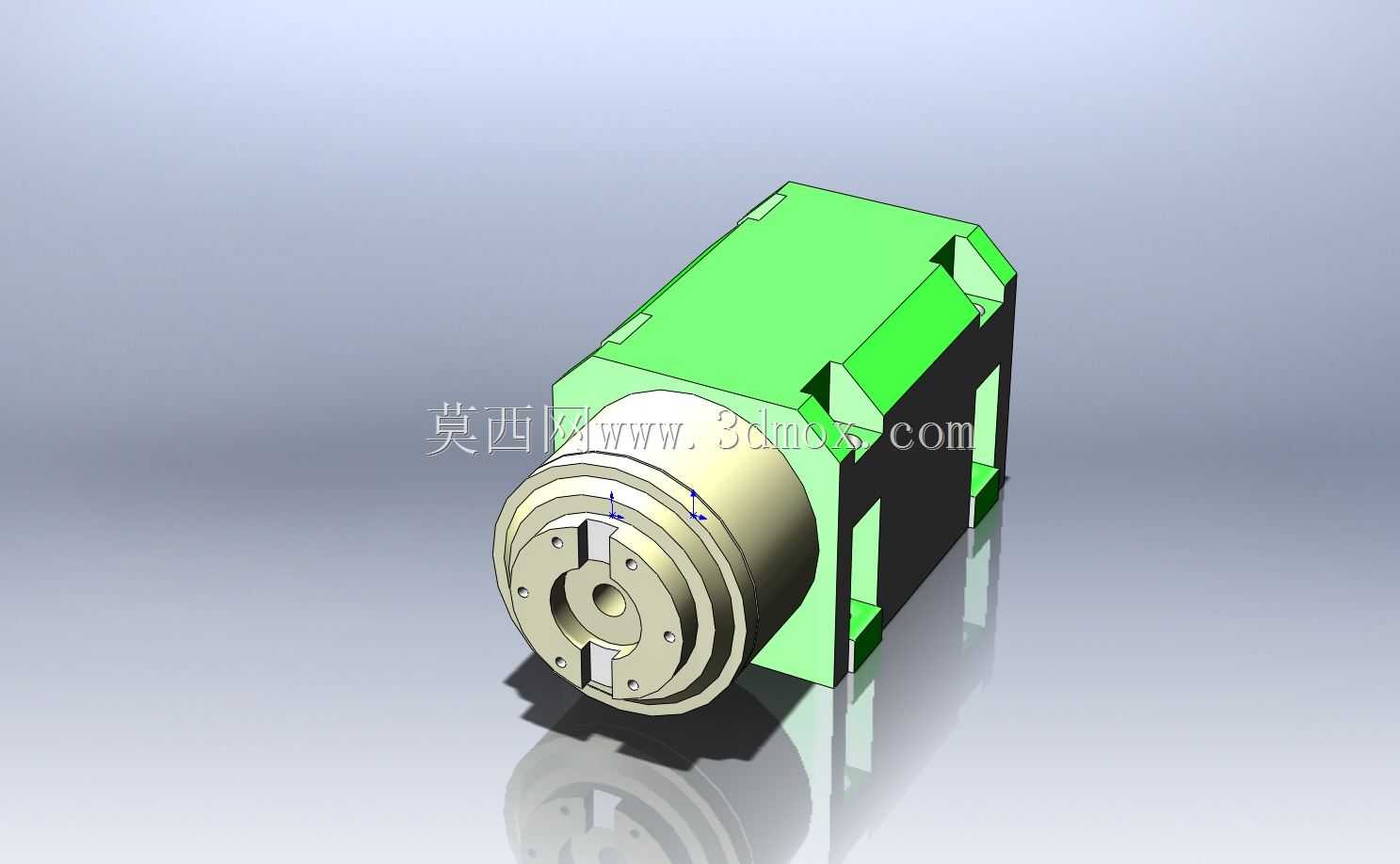

这款主轴单元主要面向精密数控加工设备的核心作业场景，可适配立式加工中心、小型精雕机、专用钻铣复合设备等多种机床品类，承担切削加工过程中刀具装夹、旋转动力输出、加工精度保持的核心作用，是直接决定工件加工表面质量、加工效率与运行稳定性的关键功能部件。在实际生产应用中，该主轴可覆盖有色金属、工程塑料、普通钢材等多种材质的钻削、铣削、铰孔、轻量镗削加工工序，能够满足3C零部件加工、小型模具精修、五金零件批量生产等场景的使用需求，适配常规车间的连续加工作业工况。从功能特性来看，该主轴采用集成化结构设计，将动力衔接端、主轴本体、安装定位基座整合为统一模块，前端输出端采用标准化的刀具装夹接口，可快速适配不同规格的刀柄与刀具，装夹定位精度可靠，能够保证高速旋转状态下的刀具径向跳动控制在合理区间，避免加工过程中出现振纹、让刀等不良问题。主体壳体采用方正的安装结构设计，侧面预留了充足的安装定位面，可直接与机床的滑台、主轴安装板进行贴合固定，安装过程中无需额外设计复杂的转接结构，能够有效缩短设备的装配调试周期。在设计思路上，这款主轴单元优先考虑了安装适配性与运行稳定性的平衡，前端轴伸部分做了阶梯式结构设计，既能够满足轴承、密封件的装配空间需求，又可以尽可能缩短主轴的悬伸长度，提升主轴整体的刚性，降低切削受力时的形变量。壳体外侧的加强筋结构与安装卡槽做了一体化设计，在保证壳体结构强度的同时，尽可能压缩了整体外形尺寸，能够适配安装空间较为紧凑的小型加工设备，不会因为主轴体积过大占用过多的机床Z轴行程空间。从安装边界来看，该主轴的方形主体外壳可直接通过侧面压板或者端面螺栓完成固定，安装基准面的平面度公差经过优化设计，装配时能够快速完成主轴与机床进给轴的同轴度校准，前端轴伸的外径尺寸、刀具接口的伸出长度都经过标准化匹配，可兼容常规的机床冷却管路、防尘护罩等周边配套部件的安装，不需要对原有设备的周边结构做大幅改动即可完成替换升级。主轴的内部轴承安装位采用了统一的公差配合设计，能够保证长期高速旋转过程中的温升控制在合理范围，避免热变形影响加工精度，整体结构兼顾了加工刚性、装配便捷性与运行可靠性，能够满足常规精密加工场景的长期使用需求。
