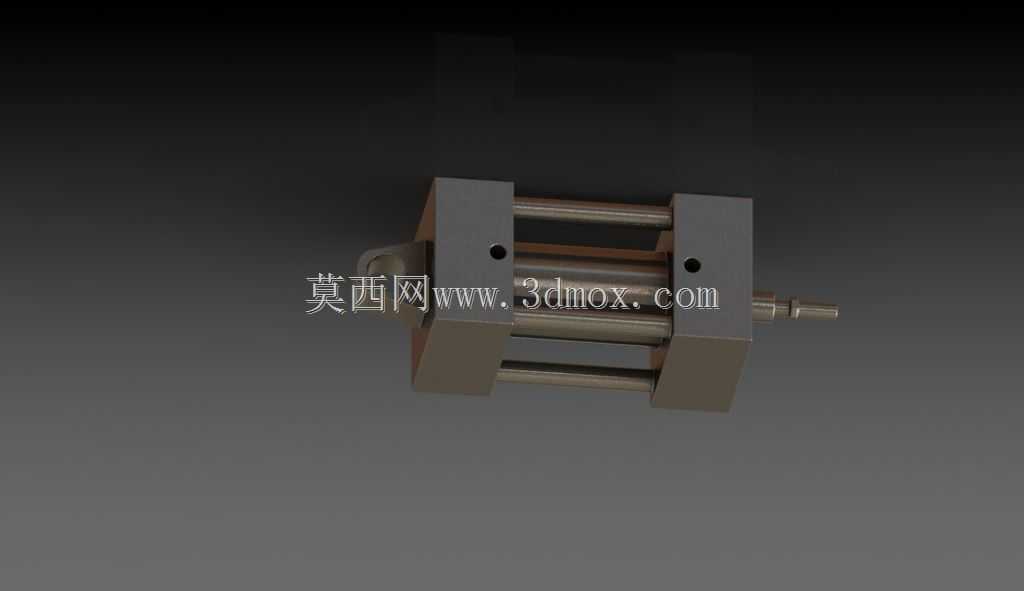

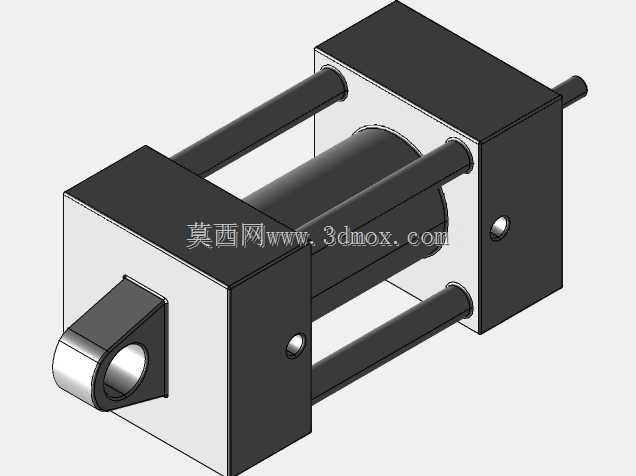

卧式液压起重顶升装置结构设计

该卧式液压顶升装置是小型起重作业场景中的核心执行部件，广泛应用于机动车维保、小型设备安装移位、重型构件微调对位、仓储重型货物堆垛调整等作业场景，能够在狭小作业空间内提供稳定的大吨位顶升力，解决狭小空间内重型物件的垂直顶升、位置微调需求，相比螺旋式顶升结构，其作业效率更高、输出顶升力更大，操作施力强度更低，是维保、安装、物流装卸领域不可或缺的小型液压作业工具。从实际用途来看，该装置依靠液压油的不可压缩特性传递压力，通过小活塞端的手动施力将液压油压入大活塞腔体，逐步推动活塞杆向外伸出，实现对上方重物的平稳顶升，作业过程中顶升速度平稳可控，自带的液压锁止结构能够在顶升到位后自动保持顶升高度，不会出现负载回落的安全隐患，可长时间支撑固定重量的重型物件，满足维保作业中长时间保持作业空间的需求，卸压时可通过微调卸压阀控制回落速度，避免重物快速下坠造成的设备损伤或安全事故。从功能特性来看，该装置采用双导向杆平行布局结构，两根平行的高强度导向杆与主液压缸平行布置，两端通过方形安装端座固定连接，既能够保证活塞杆伸出过程中的运动直线度，避免侧向负载造成活塞杆偏磨、密封圈损坏的问题，又能够承担顶升过程中的侧向扭力，让主液压缸仅承受轴向顶升力，大幅提升装置的负载能力与使用寿命；端座上预留的安装定位孔可根据作业需求加装固定支座、顶升托头、移动滚轮等附件，适配不同的作业接触面，避免顶升过程中出现打滑、接触面压损的问题。从设计思路来看，该结构优先考虑了狭小空间的作业适配性，整体采用扁平化卧式布局，相比立式顶升结构大幅降低了初始安装高度，能够伸入间隙更小的重物底部完成顶升作业；主液压缸采用缸筒与端座一体化的装配设计，减少了外接密封点的数量，降低了液压油泄漏的风险，内部的活塞密封圈采用耐磨耐油的橡胶材质，能够承受高频次的往复伸缩摩擦，保证长期使用后的密封性能；手动操作端布置在装置的侧方，作业人员可在侧向完成施力与卸压操作，无需将手部伸入重物下方，大幅提升作业的安全性。从外形尺寸与安装边界来看，该装置整体为长方体布局，主体结构的宽度、高度、长度比例适配常规小型顶升作业的空间需求，初始状态下整体高度较低，可伸入底部间隙10厘米以上的重物下方，最大顶升行程可满足常规维保作业的顶升高度需求，两端的方形端座平面可直接作为放置支撑面，无需额外加装底座即可在平整的硬质地面上稳定放置，若需在软质地面作业，可在端座下方加装垫木扩大支撑面积，避免作业过程中装置下陷；侧向伸出的操作接头可连接加长的手动压杆，在空间受限的场景下可调整压杆的操作角度，适配不同的作业站位，不会因为周边障碍物影响施力操作。
