多缸内燃机用整体式曲轴结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217875
  • 多缸内燃机用整体式曲轴结构设计

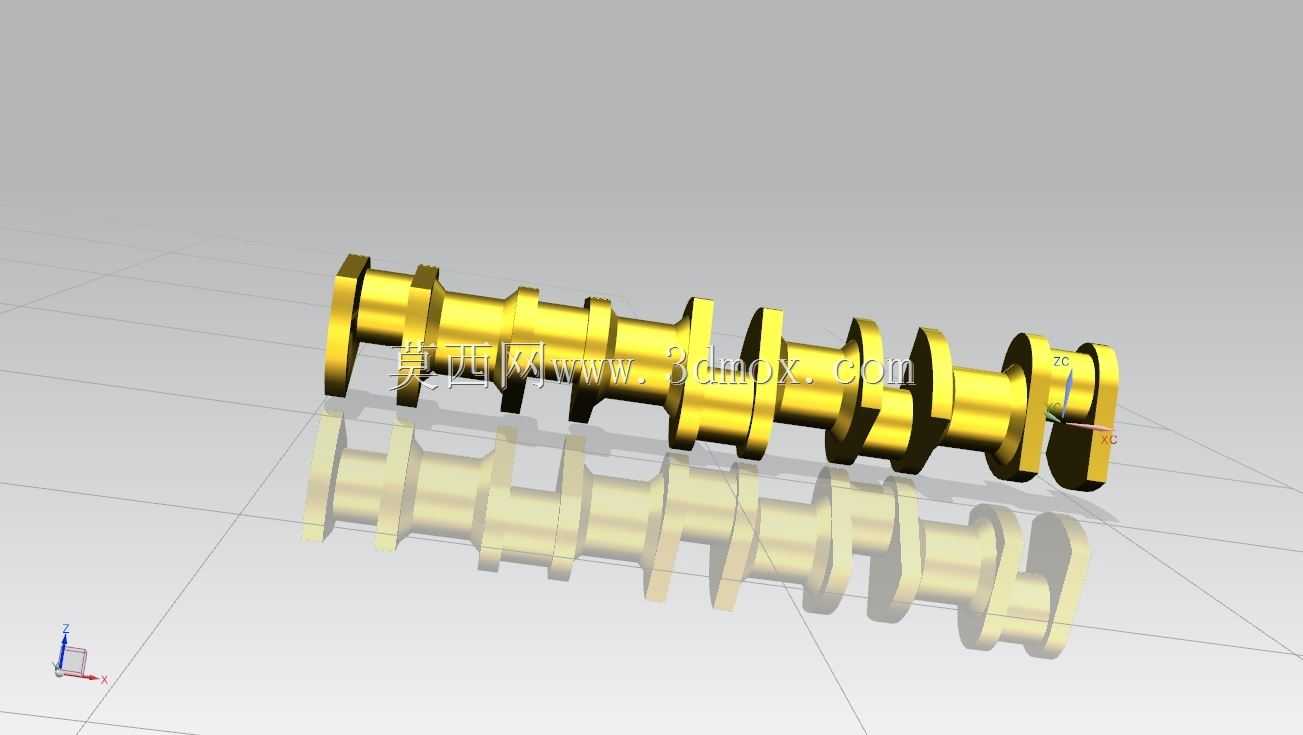

这款曲轴是内燃机动力输出的核心传动部件,主要应用于往复活塞式多缸内燃机中,覆盖车用动力、工程机械动力、农用机械动力、固定式发电机组动力等多个应用场景,是将活塞往复直线运动转化为旋转扭矩输出的关键载体,直接决定动力总成的运转平顺性、输出功率上限与服役寿命。在实际设备运行过程中,曲轴需要承接来自连杆传递的活塞爆发压力,将分散在各个气缸的做功冲程冲击力整合为连续的旋转扭矩,向外输出给传动系统驱动负载运转,同时还要驱动内燃机自身的配气机构、机油泵、水泵、发电机等附属部件运转,全程承受周期性交变的弯曲载荷、扭转载荷与高速旋转带来的惯性冲击,因此其结构设计直接关联整机的可靠性。从设计思路来看,这款曲轴采用整体式锻造结构布局,沿轴向依次排布多组主轴颈与连杆轴颈,相邻曲柄之间设置平衡重结构,用来抵消多缸机运转过程中产生的一阶、二阶往复惯性力与旋转离心力,降低整机运转过程中的振动幅值,减少轴承部位的冲击载荷。主轴颈作为曲轴的旋转支撑基准,与缸体主轴承座配合安装,设计时严格控制各档主轴颈的同轴度公差,保证高速旋转时的回转精度,避免出现偏磨、烧瓦等故障;连杆轴颈与连杆大头轴承配合,各缸连杆轴颈按照内燃机的点火顺序错开对应相位角,保证各缸做功冲程间隔均匀,输出扭矩波动控制在合理区间。外形尺寸与安装边界方面,整体轴向长度适配对应排量内燃机的缸体轴向安装空间,各档轴颈直径匹配标准轴瓦的配合尺寸公差,轴向定位结构设置在中间主轴颈位置,预留合理的轴向热膨胀间隙,避免工作温度升高后轴件伸长引发卡滞;曲轴两端分别设置前端驱动轮安装位与后端飞轮连接法兰,前端预留油封配合轴段、正时传动件安装定位面,后端法兰设置精准的定位销孔与螺栓连接孔,保证与飞轮的同轴度,避免动力输出端出现跳动。曲柄过渡位置采用大圆角平滑过渡设计,降低应力集中系数,避免交变载荷长期作用下出现疲劳断裂,轴颈表面设计有高精度的粗糙度要求与硬化处理层,提升耐磨性能,油道孔沿曲轴内部斜向贯通各主轴颈与连杆轴颈,将压力机油输送到各个轴承配合面,形成稳定的润滑油膜,降低运转摩擦阻力与磨损速率。
