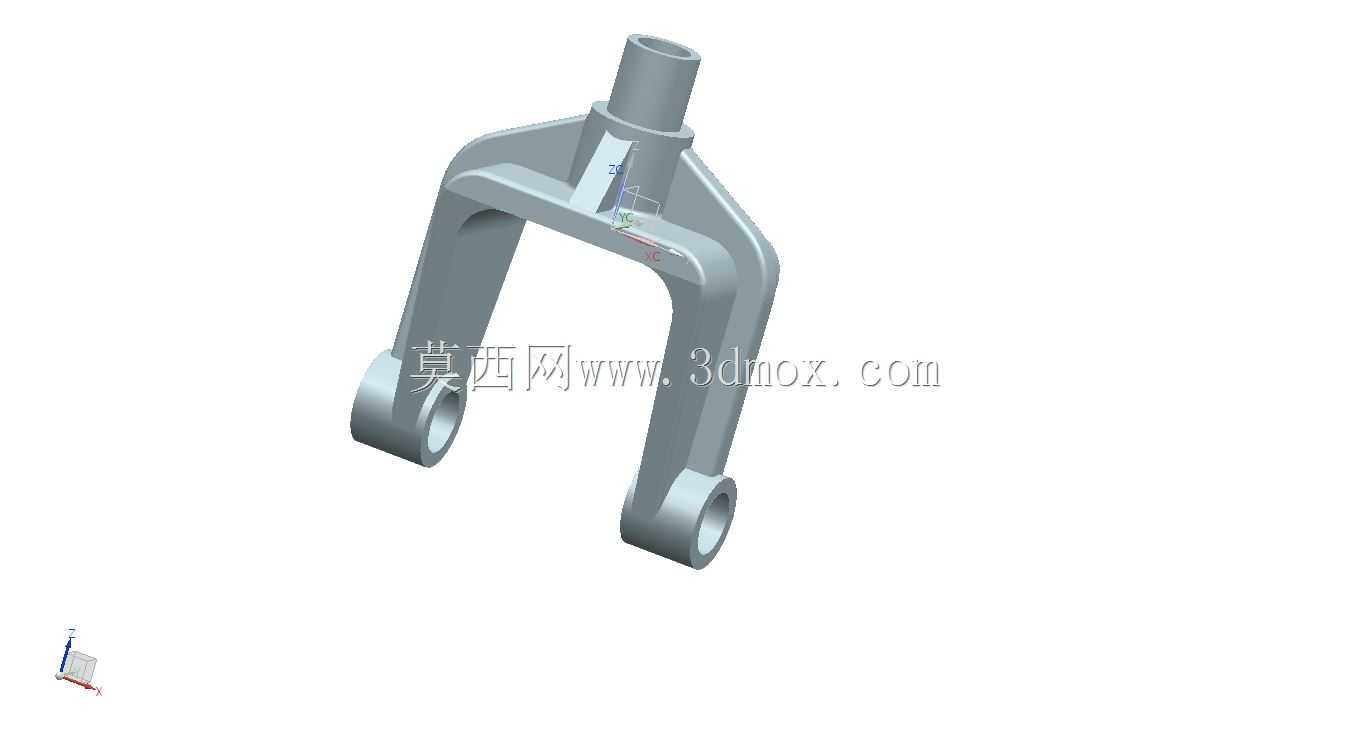

U型铰接连接叉机械构件

该U型铰接连接叉是机械传动与支撑系统中常用的传力连接件，广泛应用于各类需要往复摆动、角度补偿的传动链路场景，常见于车辆悬架系统、工程机械操纵机构、自动化设备连杆传动单元、农用机械转向联动结构中，承担着传递拉压载荷、实现铰接转动、补偿装配与运动过程中角度偏差的核心作用。从功能特性来看，该构件采用U型开口叉体搭配顶部圆柱接杆的结构设计，叉体两臂末端设置同轴铰接孔，可通过销轴与配套的连杆、摆臂等部件形成转动副，能够在传递轴向载荷的同时，允许连接部件在一定角度范围内相对摆动，避免运动过程中出现卡滞、应力集中断裂的问题；顶部的圆柱接杆可插入对应安装座的孔位中，通过过盈配合、键连接或者螺纹紧固的方式与动力输入/输出端固定，实现载荷的稳定传递。在设计思路上，该构件整体采用等强度过渡设计，叉体与顶部接杆的衔接位置做了大圆弧过渡处理，有效降低应力集中系数，避免交变载荷作用下的疲劳断裂；两臂的铰接孔保持严格的同轴度公差，确保销轴安装后转动顺畅无偏磨，孔位边缘做了倒角处理，既方便销轴装配导入，也能去除加工毛刺避免装配时刮伤配套零件表面；叉体内侧预留了足够的摆动间隙，可适配配套连接件在设计摆角范围内的运动需求，不会出现运动干涉问题。从安装边界来看，顶部圆柱接杆的外径与安装座的配合孔采用基孔制间隙配合设计，保证装配便捷性的同时控制径向窜动量在合理范围；两铰接孔的中心距、接杆端面到铰接孔中心的垂直距离均严格匹配配套传动系统的安装尺寸，无需额外加工调整即可直接完成装配；整体外形轮廓紧凑，安装后不会占用过多周边空间，能够适配狭小安装空间内的传动布局需求。构件的壁厚设计兼顾了强度与轻量化需求，在满足额定载荷下强度、刚度要求的前提下，尽可能去除非受力区域的多余材料，降低自身重量，减少运动过程中的惯性载荷，提升传动系统的响应速度与运行稳定性。
