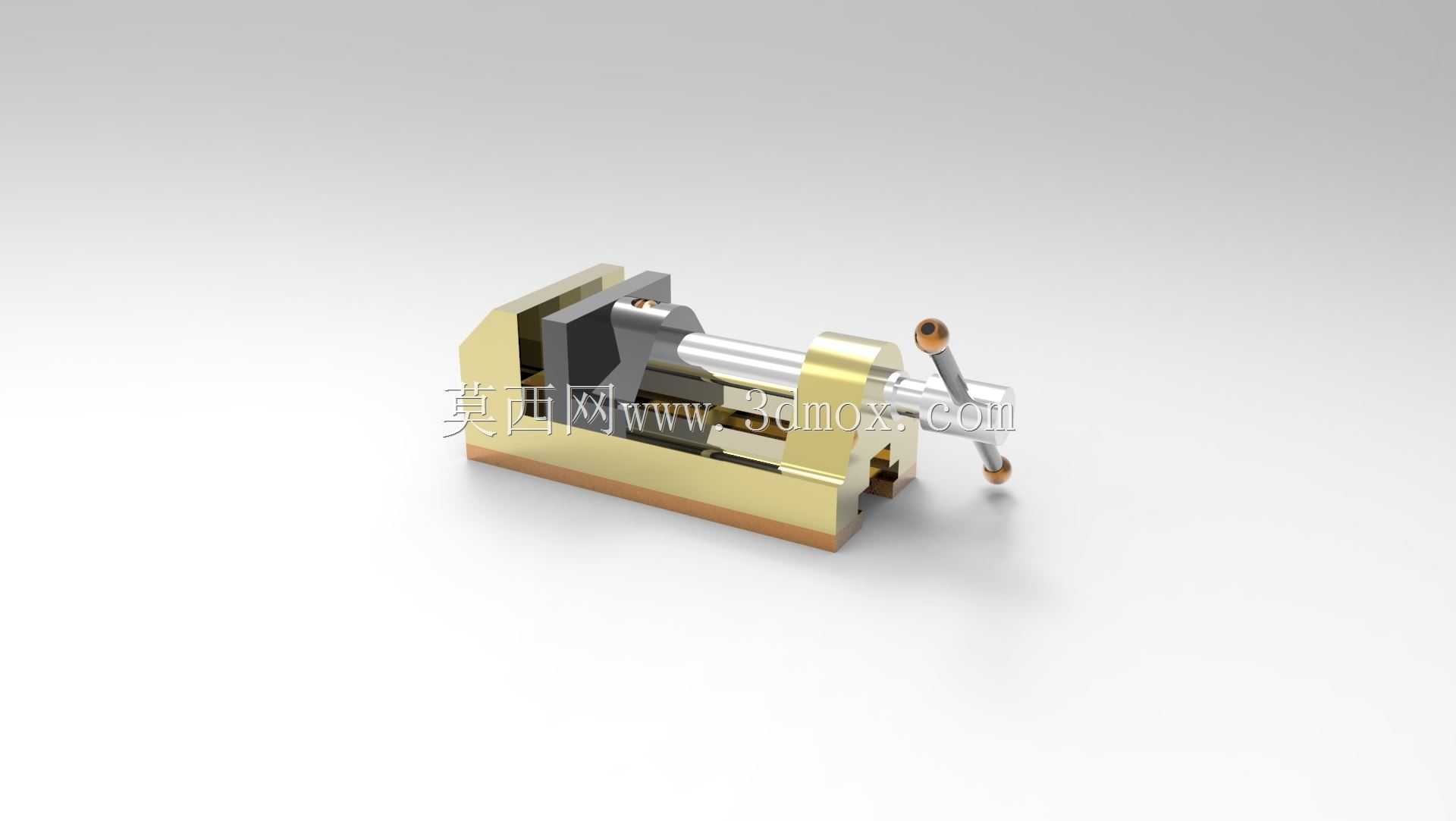

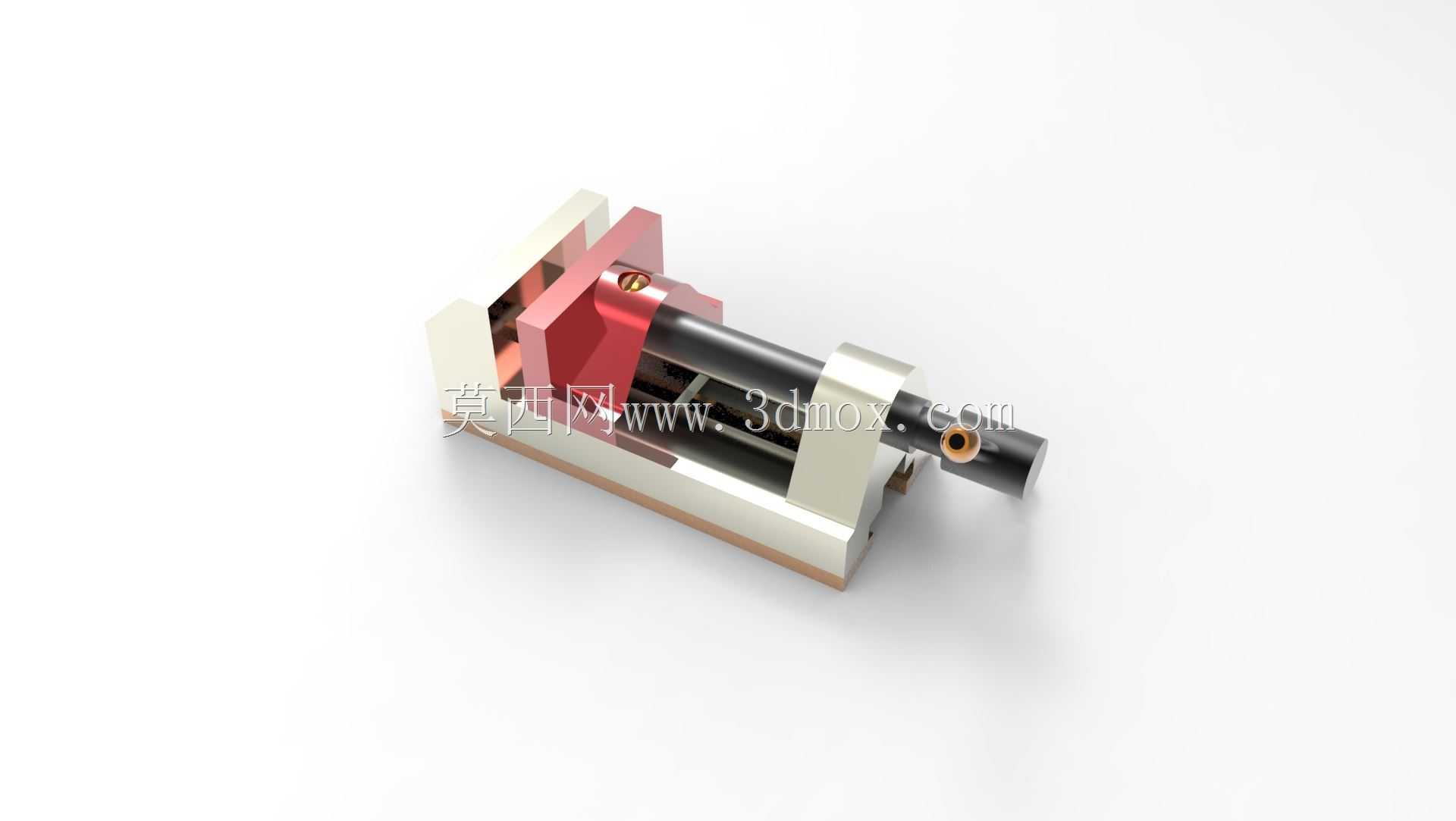

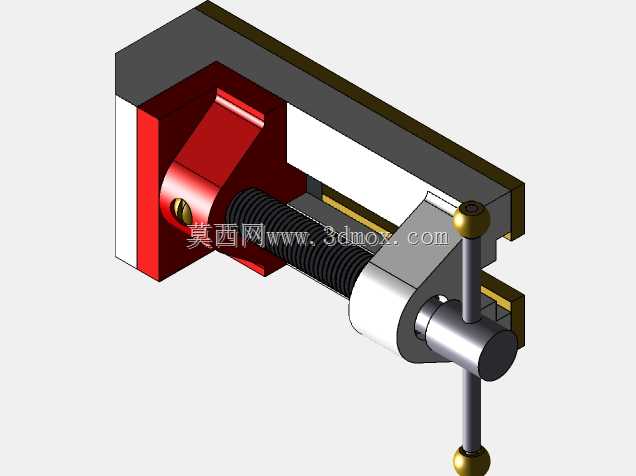

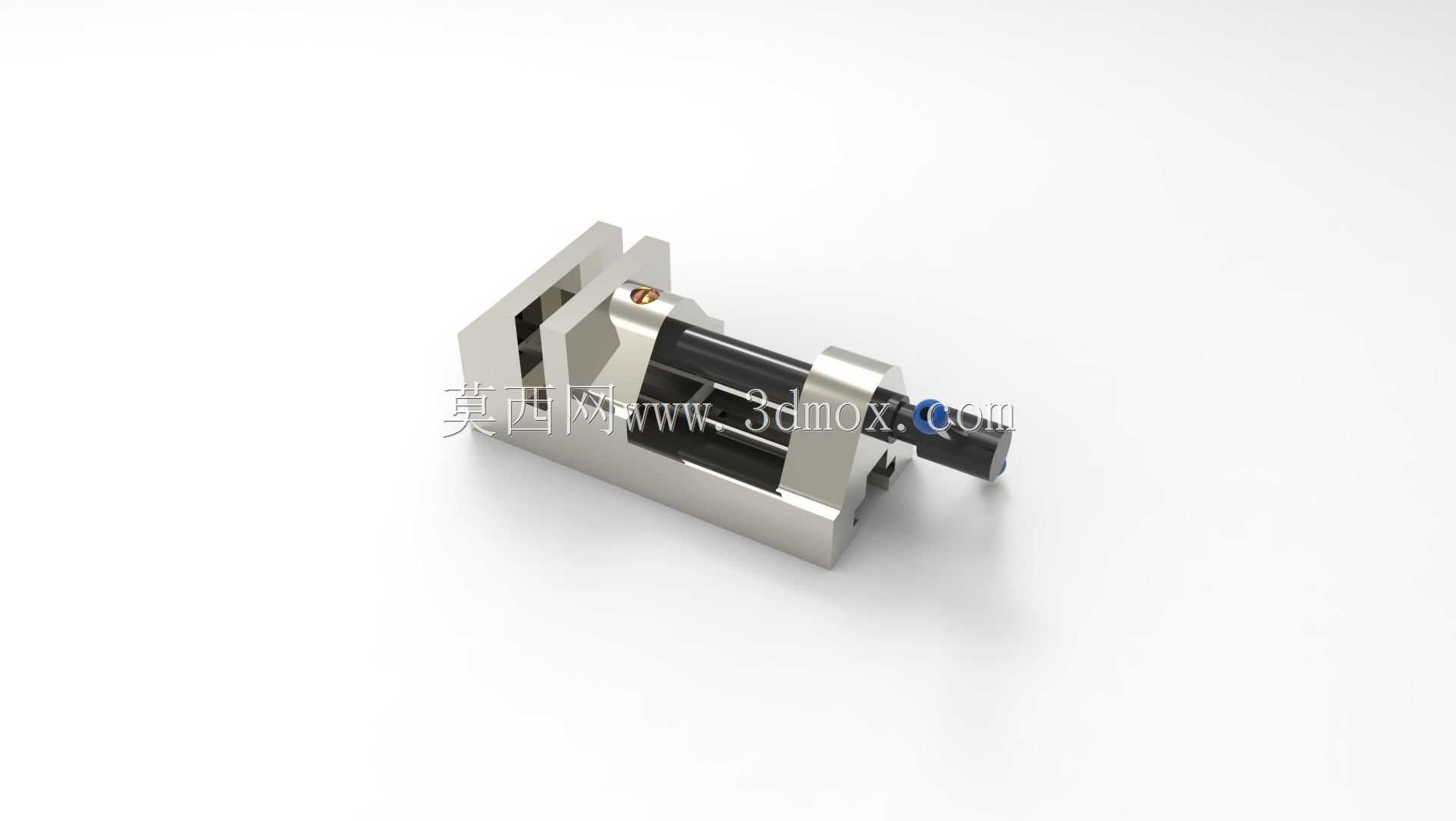

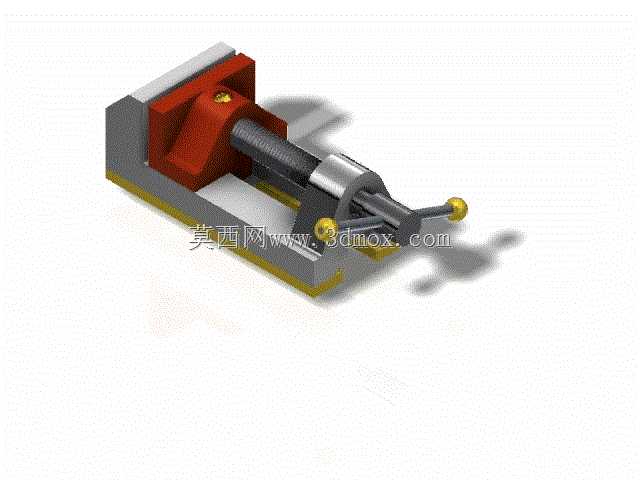

小型手动螺旋进给台钳结构设计

这款台钳是面向小型工件装夹需求设计的手动夹紧工装，主要应用于钳工修配、小型零件钻孔攻丝、电子元器件组装固定、精密零件打磨去毛刺、教学实训操作等场景，能够为尺寸在夹持范围内的各类金属、塑料、木质小件提供稳定的装夹定位，避免加工过程中工件移位导致的加工误差或安全隐患。从功能特性来看，它采用经典的螺旋进给传动结构，通过转动端部的操作杆带动丝杆旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松开，丝杆自带的螺纹自锁特性能够在夹紧后保持稳定的夹持力，无需额外的锁止结构即可避免加工过程中钳口松动，夹持力可通过操作杆的转动幅度灵活调整，既可以夹持薄壁易变形的塑料件、薄铝片，也能为小型钢件、铜件提供足够的夹紧力满足钻削、锉削的受力需求。在设计思路上，这款台钳优先考虑了结构的紧凑性与操作的便捷性，整体采用分体式装配结构，固定钳身与底座采用一体化设计保证整体刚性，活动钳身与导轨采用间隙配合，既保证滑动顺畅无卡滞，又能控制活动钳身的摆动间隙，保证两个钳口的平行度，避免装夹时工件出现翘起、偏斜的问题；钳口部位设计了可拆卸的钳口板，表面加工有细密的防滑齿纹，能够增大与工件接触面的摩擦力，同时当钳口磨损后可单独更换钳口板，延长整体的使用寿命，降低维护成本。从外形尺寸与安装边界来看，这款台钳整体结构小巧，底座预留了标准的安装孔位，既可以直接放置在工作台面上作为手持作业的临时夹具使用，也可以通过螺栓穿过安装孔将其固定在钳工台、钻床工作台、小型铣床工作面上，作为固定工装使用，整体占用工作台面的面积较小，不会过多挤占作业空间，适配多数小型加工工位的空间布局要求；活动钳身的最大开合行程能够覆盖多数小型零件的装夹尺寸需求，钳口的高度设计兼顾了不同厚度工件的装夹需求，既可以夹持薄片状的小型零件，也能满足一定高度的块状零件装夹，丝杆的伸出长度经过优化，在最大开合位置时丝杆不会过度伸出底座，避免与周边的其他工具、设备产生干涉，操作端的杆状手柄长度经过力学计算，转动时不需要施加过大的手动力即可获得足够的夹紧力，长时间操作也不易产生手部疲劳，整体结构没有多余的外露突出部件，作业过程中不易勾挂衣物、线缆，使用安全性更高。
