平行式气动夹持器线性驱动机械结构

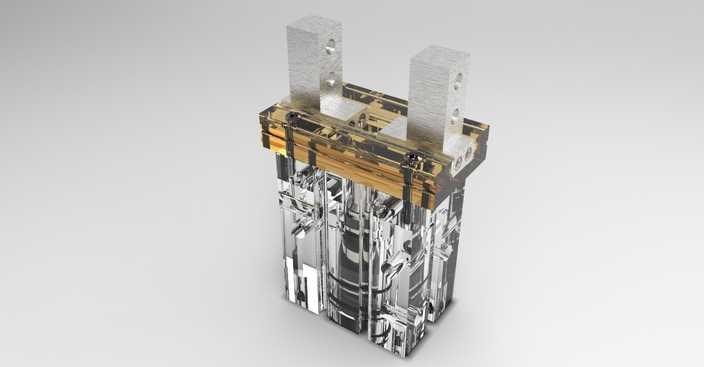

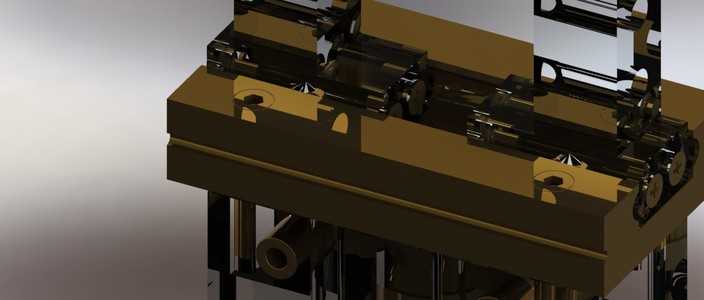

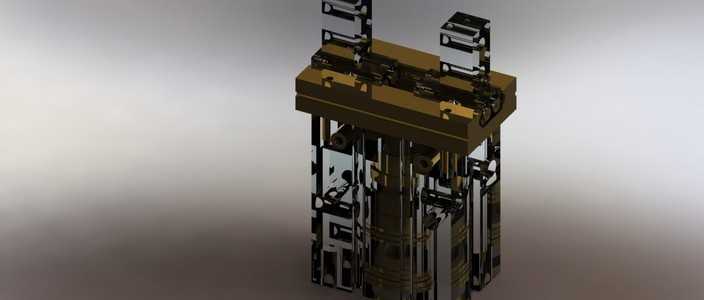

本作品为平行开合类型的气动夹持器三维建模成果，建模过程中严格遵循机械加工装配的公差规范，对每一处零件的配合尺寸进行了精准校核，确保虚拟装配状态下无干涉、无错位，完全符合实际生产的装配逻辑。建模阶段从核心的动力输入腔体开始搭建，首先完成主体立式基座的轮廓绘制，通过拉伸、切除等特征构建出基座上的安装孔位、导向槽结构，基座表面做了哑光硬质阳极氧化的材质预设，还原工业气动元件常见的金属表面处理质感。随后搭建内部的线性驱动传动结构，对活塞推杆、楔形传动块、夹指联动摆臂等核心传动零件逐一建模，精准还原了楔形块推动两侧夹指沿导轨做平行开合的传动逻辑，每一处铰接位置都预留了标准销轴的装配间隙，传动接触面做了表面粗糙度的材质区分，模拟高频往复运动下的耐磨接触面特性。夹指部分的建模兼顾了通用安装属性，在夹指安装位预留了标准螺孔与定位槽，可适配不同规格的定制夹头，夹指本体采用合金钢材质预设，表面做了淬火硬化层的质感区分，边缘做了工艺倒角处理，避免实际使用中的应力集中问题。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配辅助补光弱化零件阴影，清晰展现内部传动结构的装配关系与零件轮廓，金属材质的反射参数经过反复调试，既还原金属质感又不会过度反光遮挡结构细节。整体设计围绕紧凑化、高刚性的平行夹持需求展开，在有限的安装空间内优化了传动路径，缩小了整体外形尺寸的同时保证了夹持力的输出效率，两侧导向结构采用加长导轨设计，提升夹指开合过程中的平行度，避免长期使用出现夹指偏摆的问题，进气接口位置做了内凹防护设计，避免安装过程中碰伤接口螺纹，整体结构可直接用于自动化生产线的工件抓取工位参考，也可作为气动元件设计的教学演示模型使用。
