类旋转木马结构模架输送转盘装置

　　这套类旋转木马结构的回转输送装置，核心应用场景集中在离散制造车间的模架循环输送工位，适配多工位并行作业的生产排布逻辑，可在有限占地范围内完成多组模架的周向流转，衔接上下料、加工、检测等不同工序的节拍匹配。从实际用途来看，它并非游乐设施范畴的旋转木马，而是借鉴了回转支承类设备的周向排布逻辑，承担模架类工装的定点输送与工位切换功能，和传统框架输送机的直线输送逻辑形成互补，尤其适合车间场地受限、工序排布呈环形布局的生产场景，能减少直线输送线所需的折返机构占地，降低多工位衔接的输送路径长度。

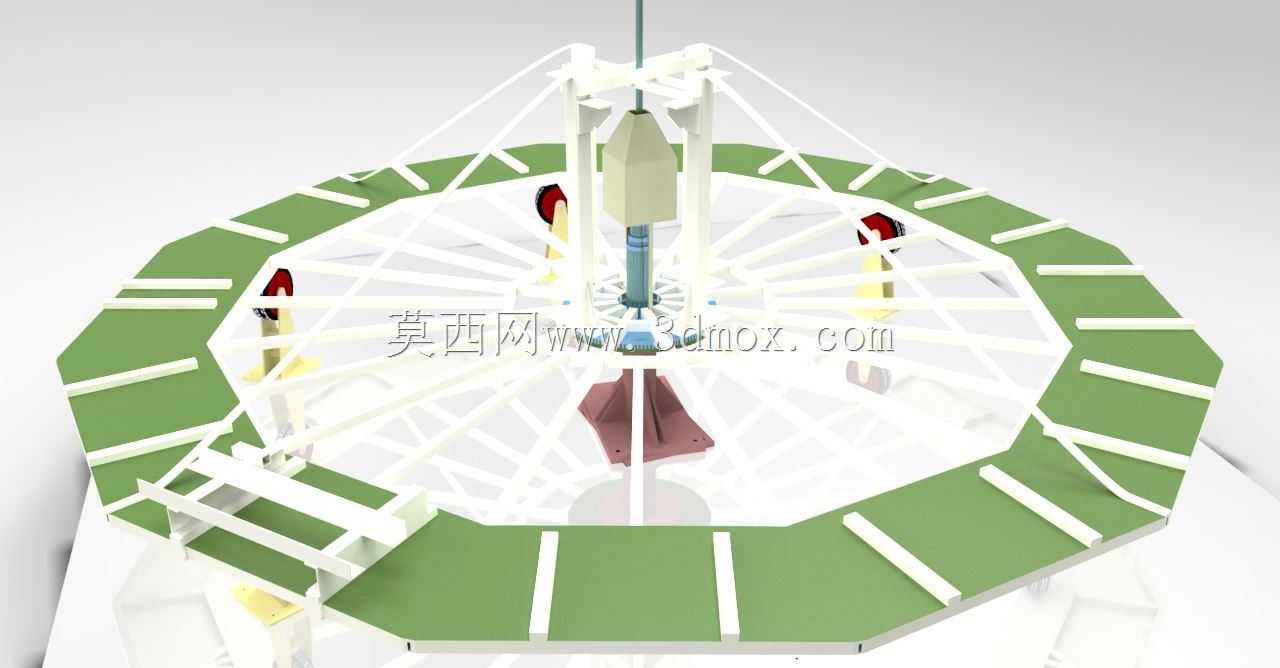

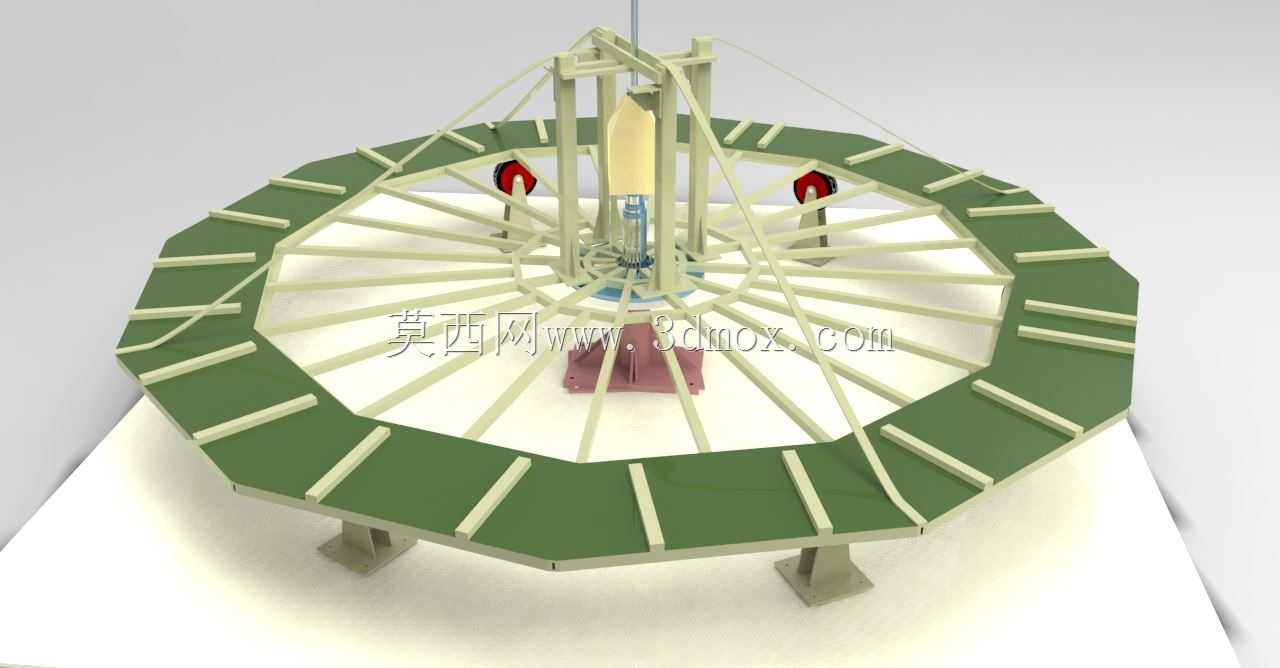

　　从功能特性上拆解，装置主体采用大直径环形承载台面作为核心承载结构，台面沿周向均匀设置多组模架定位工位，每个工位预留模架安装的定位接口，可适配对应规格模架的快速装夹；中心设置立式支撑立柱作为回转中心的承载主体，承担整个环形台面的径向支撑与轴向载荷传递，台面下方沿周向均匀分布多组落地支撑脚，支撑脚底部设置可调垫铁结构，可在安装时调整整个台面的水平度，避免回转过程中出现偏载卡顿。中心立柱内部预留动力输入接口，可外接驱动轮组与动力源相连，通过摩擦传动或者齿圈传动的方式驱动整个环形台面绕中心立柱做定轴回转，实现各个工位的顺序流转，当前呈现的结构为主体承载框架部分，配套的驱动轮组、动力衔接模块可根据实际现场的动力配置进行适配对接。

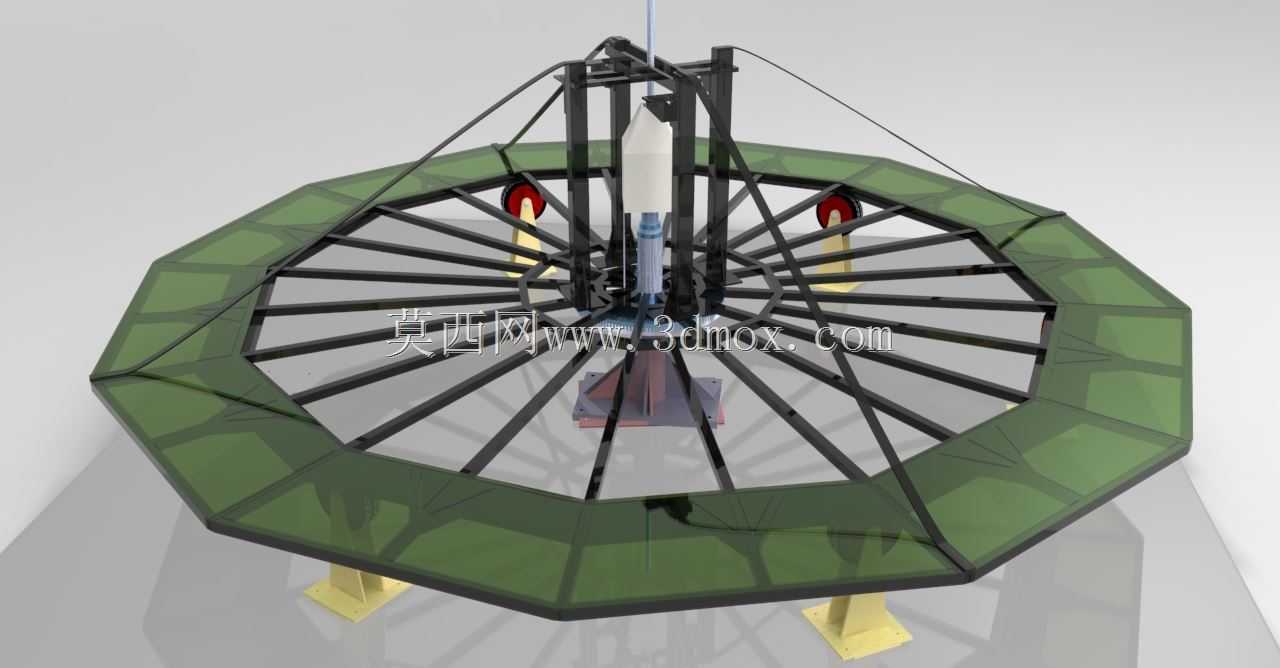

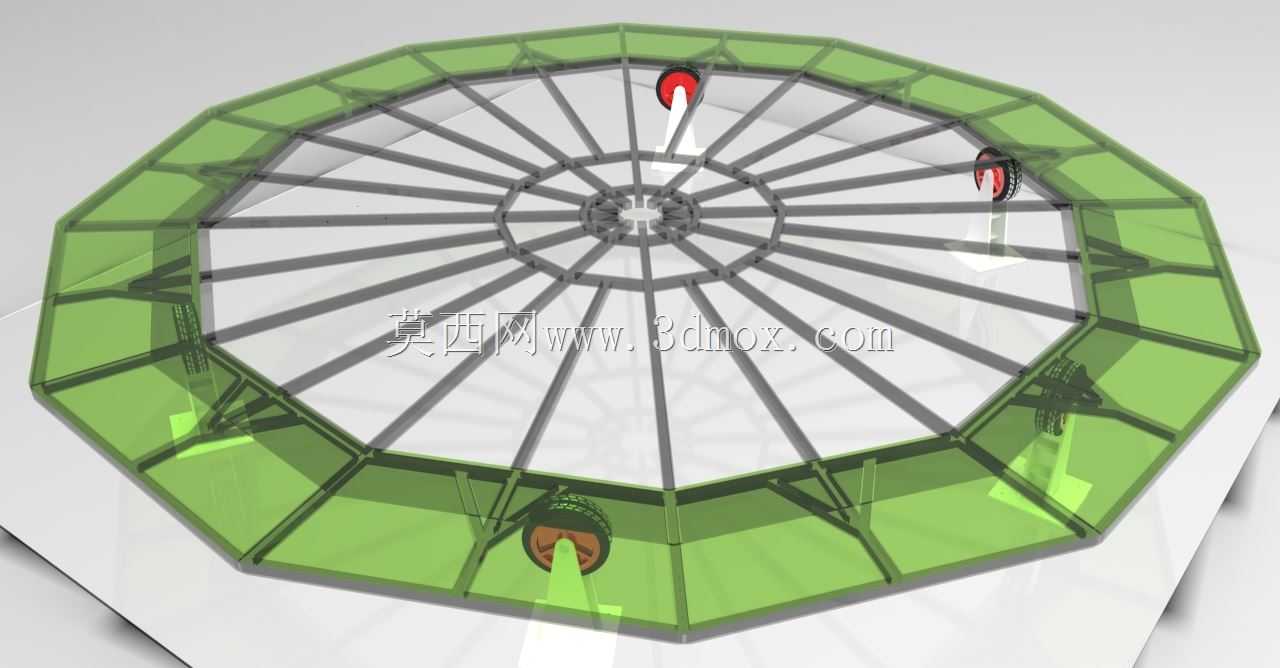

　　设计思路上，整体采用辐条式承载结构替代整块式台面设计，环形台面的外圈为承载边圈，通过多根径向布置的辐条与中心回转套连接，这种结构在保证整体承载刚度的前提下，大幅降低了台面自身的重量，减少回转过程中的转动惯量，降低驱动端的动力负载，同时辐条之间的镂空区域可预留管线布置空间，方便各个工位的气路、电路管线从中心区域沿辐条排布到对应工位，避免回转过程中管线缠绕。外圈承载边圈采用分段式拼接结构，每段边圈对应一个工位的安装基准，加工时可分段加工后现场拼接，降低大直径整体结构的加工难度与运输成本，边圈表面设置等距布置的定位凸条，作为模架安装的侧向定位基准，保证每个工位的模架安装位置一致性，减少工位切换时的定位误差。

　　从外形尺寸与安装边界来看，整个装置的占地轮廓为正多边形外接圆形，直径根据适配的模架数量与单模架尺寸确定，常规配置下整体高度满足人工操作或者机械手上下料的作业高度要求，支撑脚的分布范围略小于台面外径，安装时需要在地面预留对应尺寸的平整安装区域，地面承载力需满足满负载状态下的载荷要求，中心位置需要预留动力输入的安装空间，方便后续对接驱动组件；装置的回转半径范围内无突出的干涉结构，周边布置生产工位时，需要预留足够的安全操作距离，避免台面回转时与周边设备、人员发生碰撞。

　　结构细节上，中心立柱采用型材拼接的框架结构，相比实心立柱具备更好的抗扭刚度，同时内部中空的空间可布置回转中心的回转接头，实现气路、电路从固定端到回转台面的连续传输，避免多圈回转后管线扭断；支撑脚采用型材焊接结构，与地面接触的端板设置长条形安装孔，可在安装时微调每个支撑脚的位置，抵消地面预埋安装孔的位置误差，保证整个台面的安装精度。辐条与中心回转套、外圈边圈的连接采用可拆卸的螺栓连接结构，方便后期维护时更换损坏的辐条段，无需整体拆解台面，降低维护成本。每个工位的定位结构采用标准化接口设计，可根据不同规格的模架更换定位附件，拓展装置的适配范围，不用改动主体承载结构即可适配多规格模架的输送需求。
