管道对接用同心定位焊接夹具结构

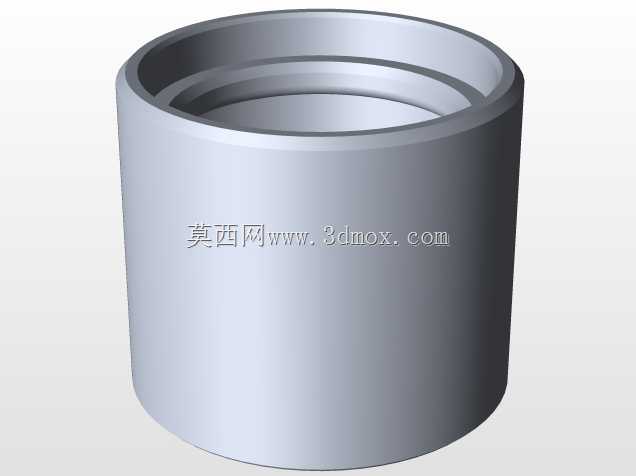

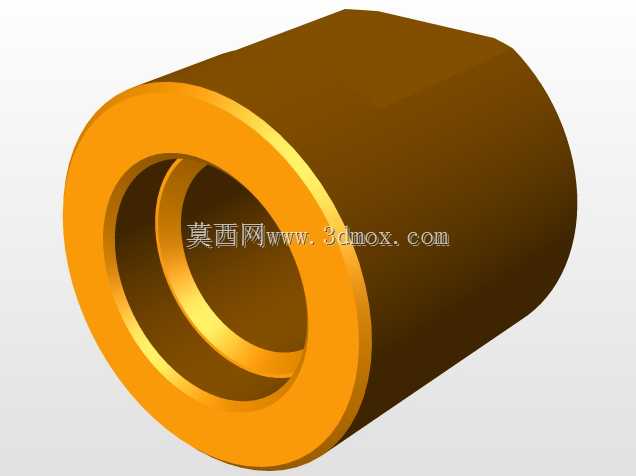

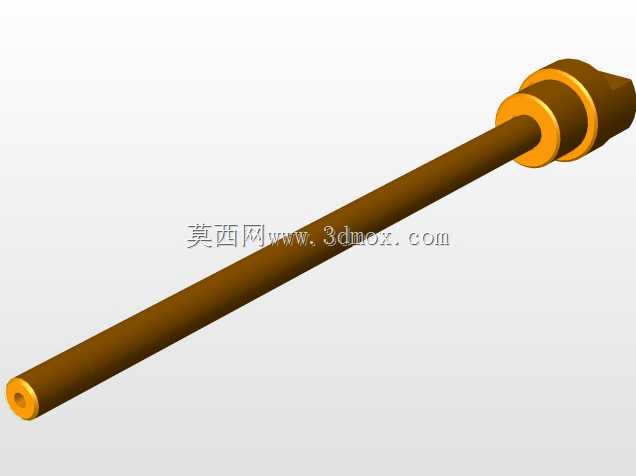

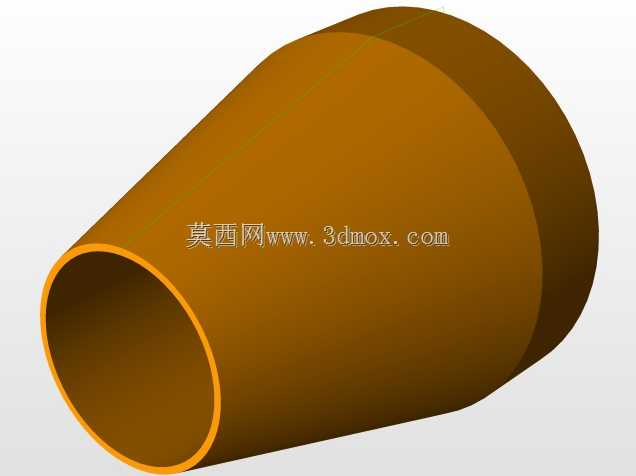

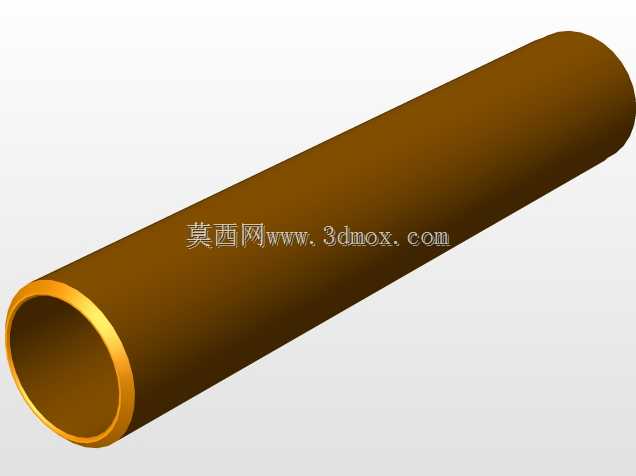

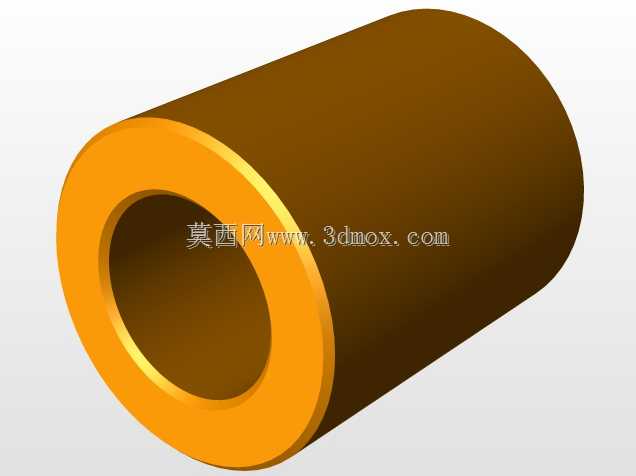

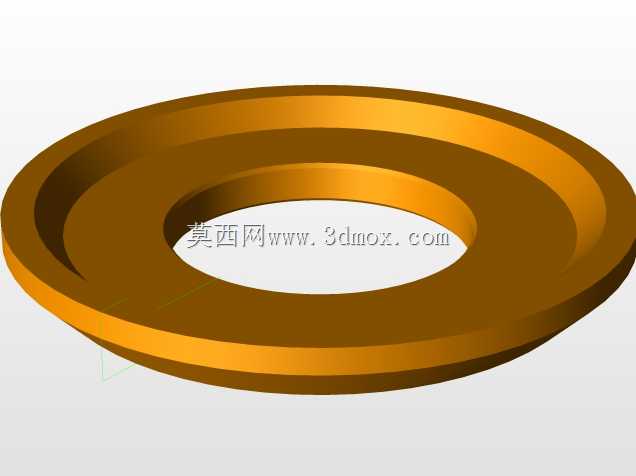

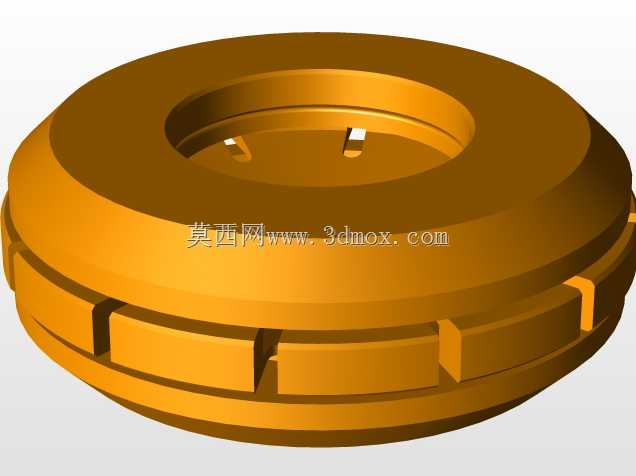

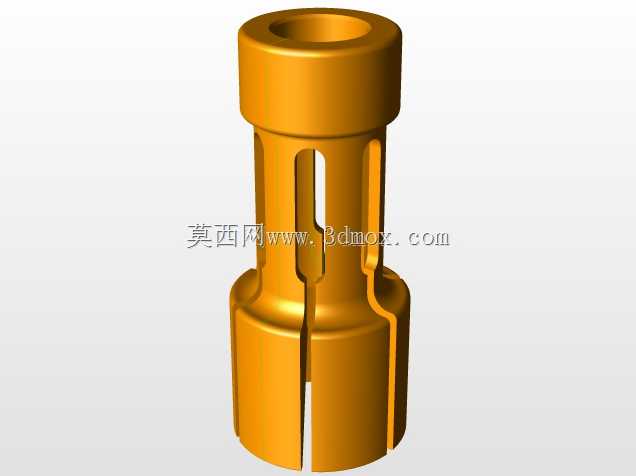

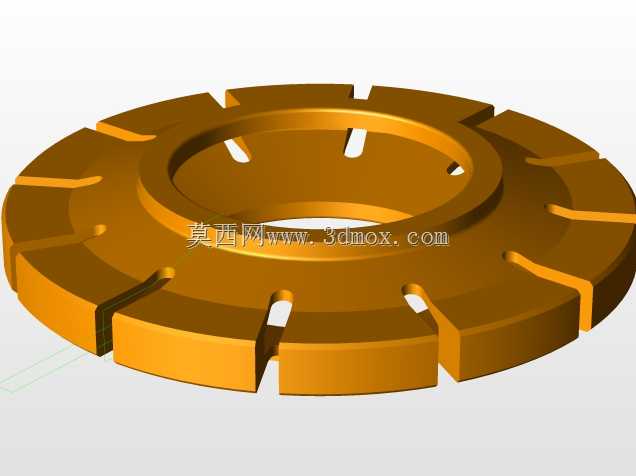

在管道预制加工、现场管线安装、压力容器筒体组对、液压管路连接等焊接作业场景中，两段待焊筒状工件的同轴度偏差一直是影响焊接质量的核心痛点：若对接时存在偏心，不仅会导致焊缝间隙不均、局部未焊透或焊穿等缺陷，还会在后续管路通流时产生紊流、增加管路阻力，承压工况下更会在偏心位置形成应力集中，大幅缩短管路使用寿命，严重时甚至会引发介质泄漏、管路开裂等安全事故。这款同心焊接夹具正是针对这类筒类工件对接焊接的定位需求设计，核心作用是在焊接作业前快速完成两段同径或适配径筒状工件的同轴装夹固定，保证对接端面的同轴度与贴合度，为后续焊接作业提供稳定的定位基准，省去人工反复找正、点焊固定的繁琐步骤，有效降低焊接作业的操作门槛，提升组对效率与焊接成品的一致性。从功能特性来看，该夹具采用整体套筒式结构，内壁设置多级阶梯定位面，可适配对应外径范围内的筒状工件插入，阶梯面的轴向定位台阶能够精准控制两段工件的对接端面间隙，避免对接时出现端面错位、间隙过大或过小的问题；夹具整体采用高强度合金结构钢加工，内壁定位面经过精磨处理，表面粗糙度控制在合理范围内，既保证与工件外壁的贴合精度，又能避免装夹时刮伤工件表面；套筒外壁为等厚圆柱结构，刚性充足，装夹后不会因焊接过程中的热应力产生形变，能够持续维持定位精度，同时光滑的外壁不会干扰焊枪的走枪路径，支持全位置环缝焊接作业，无论是手工电弧焊、氩弧焊还是自动环缝焊都能适配。在设计思路上，这款夹具摒弃了传统分体式卡盘夹具结构复杂、装夹步骤繁琐的弊端，采用一体式套筒结构实现快速套装定位，设计阶段通过有限元分析优化了套筒壁厚，在保证整体刚性满足焊接装夹需求的前提下尽可能控制夹具自重，降低现场搬运与操作的劳动强度；内壁的多级阶梯定位面经过同轴度校验，各级阶梯的同轴度公差控制在0.02mm以内，保证不同直径工件装夹后都能维持较高的同轴精度；同时夹具两端的入口处设计有微小的导向倒角，方便工件快速插入定位，避免装夹时工件端面与夹具棱边发生卡滞。从安装边界与尺寸适配来看，该夹具为轴向贯通的筒状结构，整体外径根据适配工件的直径范围做了对应加厚，轴向长度覆盖两段工件的装夹定位段长度，装夹时两段待焊工件分别从夹具两端插入，直至端面抵紧内部的定位台阶即可完成定位，无需额外的锁紧机构即可依靠工件与定位面的配合维持同轴状态，适配的工件外径与内壁阶梯尺寸一一对应，安装时无需调整夹具结构，直接套装即可使用，非常适合批量同规格筒状工件的焊接组对作业，也可用于现场抢修时的快速管路对接定位，能够有效减少焊接后的工件同轴度校正工作量，提升焊接成品的合格率。
