金属板材折弯成型用弯曲模结构设计

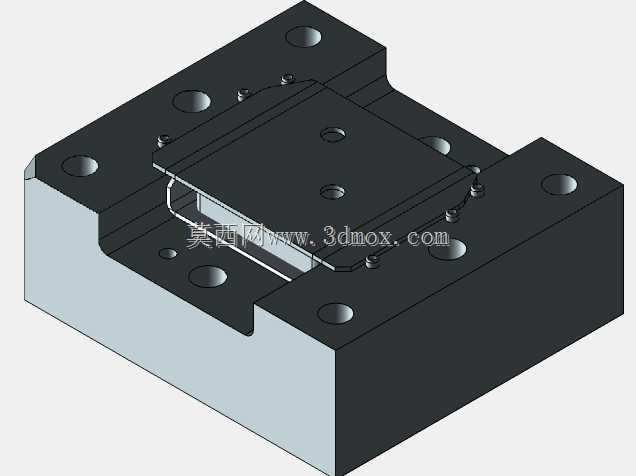

这款弯曲模是面向钣金冲压加工场景设计的成型工装，主要应用于五金零部件加工、家电钣金件生产、汽车结构件冲压等生产线的折弯工序，可完成特定厚度金属板材的定角度弯曲成型作业，替代传统人工折弯的低效作业模式，保障批量加工时工件成型精度的一致性。从实际生产用途来看，该模具适配常规开式压力机的安装接口，可直接装夹在对应吨位的冲压设备上使用，通过上下模的合模动作，将平直金属板材压合为预设的弯折结构，成型过程中可对板材进行可靠定位，避免送料偏移导致的成型尺寸超差问题，有效降低生产过程中的废品率。在功能特性设计上，模具整体采用分体式装配结构，上下模的成型工作面做了贴合板材弯折轨迹的曲面处理，合模过程中可逐步对板材施加均匀压力，避免板材弯折处出现应力集中开裂、表面拉伤等常见冲压缺陷；模具本体设置了多组定位销孔与紧固螺纹孔，既可以保障模具各组件装配时的位置精度，也能在长期生产出现工作面磨损后，快速更换对应镶块，无需整体报废模具，大幅降低生产维护成本。从设计思路层面，这款弯曲模优先考虑了生产现场的操作便捷性与结构耐用性，模座采用加厚的高强度钢材加工而成，可承受冲压过程中的反复冲击载荷，避免长期使用出现模座变形影响成型精度；上下模的导向结构做了适配优化，合模过程中可自动校正位置偏差，保障上下成型面的贴合精度，即使是普通操作工人也能快速完成模具装夹与调试，减少换模等待时间。在外形尺寸与安装边界上，模具整体采用方正的块式结构，四周的安装孔位按照常规压力机的工作台装夹间距排布，无需额外制作过渡连接板即可完成固定；模具的合模行程预留了足够的安全余量，适配不同厚度板材的折弯成型需求，安装时只需对齐工作台T型槽位置，拧紧紧固螺栓即可完成装夹，不需要对现有冲压设备做额外改造，可直接接入现有钣金冲压生产线投入使用，适配中小批量多品种的钣金加工生产需求，也可用于大批量单一规格弯折件的连续冲压作业。
