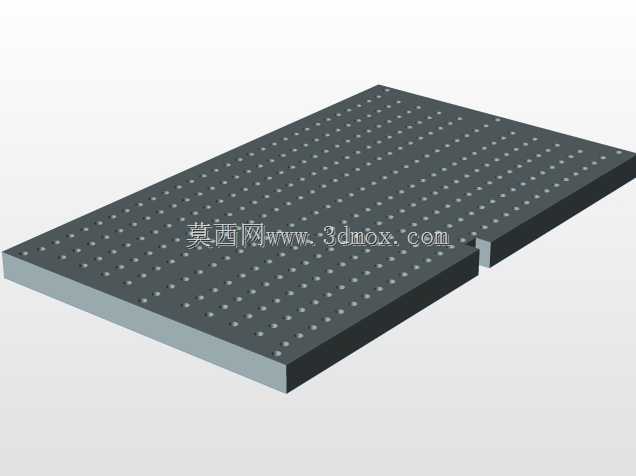

多孔定位工装平板三维结构设计

这款多孔定位工装平板是机械加工、产品装配、精度检测环节中常用的基础工装构件，主要应用于车间生产现场的工件快速装夹定位、模块化工装搭建、三坐标检测基准承载等场景，能够替代传统的开槽铸铁平台，适配多品种小批量的柔性生产需求，在精密装配、工装夹具快换、产品试制验证等工作场景中能够大幅降低工装搭建的时间成本，提升装夹定位的一致性与重复精度。从实际用途来看，该平板可作为各类工装夹具的安装基座，配合快速锁销、定位压块等标准工装配件，能够快速适配不同外形尺寸的工件装夹需求，既可以用于小型零部件的钻孔、攻丝等轻加工工序的工件固定，也可以作为自动化设备的工作台面基板，搭载气动夹爪、检测传感器等功能组件，还能在产品研发试制阶段作为临时装配平台，满足不同结构样机的快速搭建需求。在功能特性上，平板表面采用等距阵列的高精度定位孔设计，所有孔位的位置度公差控制在极小范围内，孔间距统一标准化，能够实现任意位置的定位组件快速插接固定，无需像传统平台那样反复调整T型槽内的螺栓位置；平板主体采用高刚性的复合结构设计，表层为耐磨的高强度材质，中层为减震缓冲结构，底部为加强承托层，既保证了表面的耐磨性能与孔位精度保持性，又能吸收轻加工过程中的微小震动，避免装夹工件出现位移偏差；平板侧边设置有定位拼接槽，可根据实际生产需求将多块同规格平板拼接为更大尺寸的工作平台，适配不同尺寸规格的工件装夹需求，拼接处的定位精度能够满足连续工装面的使用要求。在设计思路上，这款平板优先考虑了柔性化生产的通用需求，摒弃了传统工装平台专用性强、适配性差的缺点，采用标准化孔阵作为核心定位接口，所有孔位的孔径、孔距均遵循通用工装配件的适配标准，能够兼容市面上主流的快速工装组件；结构设计上采用等强度的分层布局，在保证整体平面度与刚性的前提下尽可能控制整体重量，既能够固定在地面作为固定工装平台使用，也可以安装在移动支架上作为可移动的临时工作台使用；表面孔阵的排布经过受力优化，在平板受力集中的区域适当加密孔位，边缘区域预留拼接安装的连接位，兼顾了装夹灵活性与结构连接的可靠性。在外形尺寸与安装边界方面，这款平板的整体厚度经过刚性校核，在满负载装夹的情况下平面形变量控制在工装精度允许范围内，表面所有定位孔的深度统一，能够保证定位销的插入深度一致，避免出现定位高低差；平板底部设置有标准的安装连接孔位，既可以直接通过螺栓固定在标准型材机架上，也可以搭配可调支撑脚作为独立平台放置在车间地面，安装时只需保证底部支撑面的平面度即可，无需额外做复杂的地基处理；拼接使用时，相邻两块平板通过侧边的定位槽与连接键实现精准对位，拼接后的整体平面度不会出现明显台阶，能够满足大尺寸工件的跨平台装夹需求。
