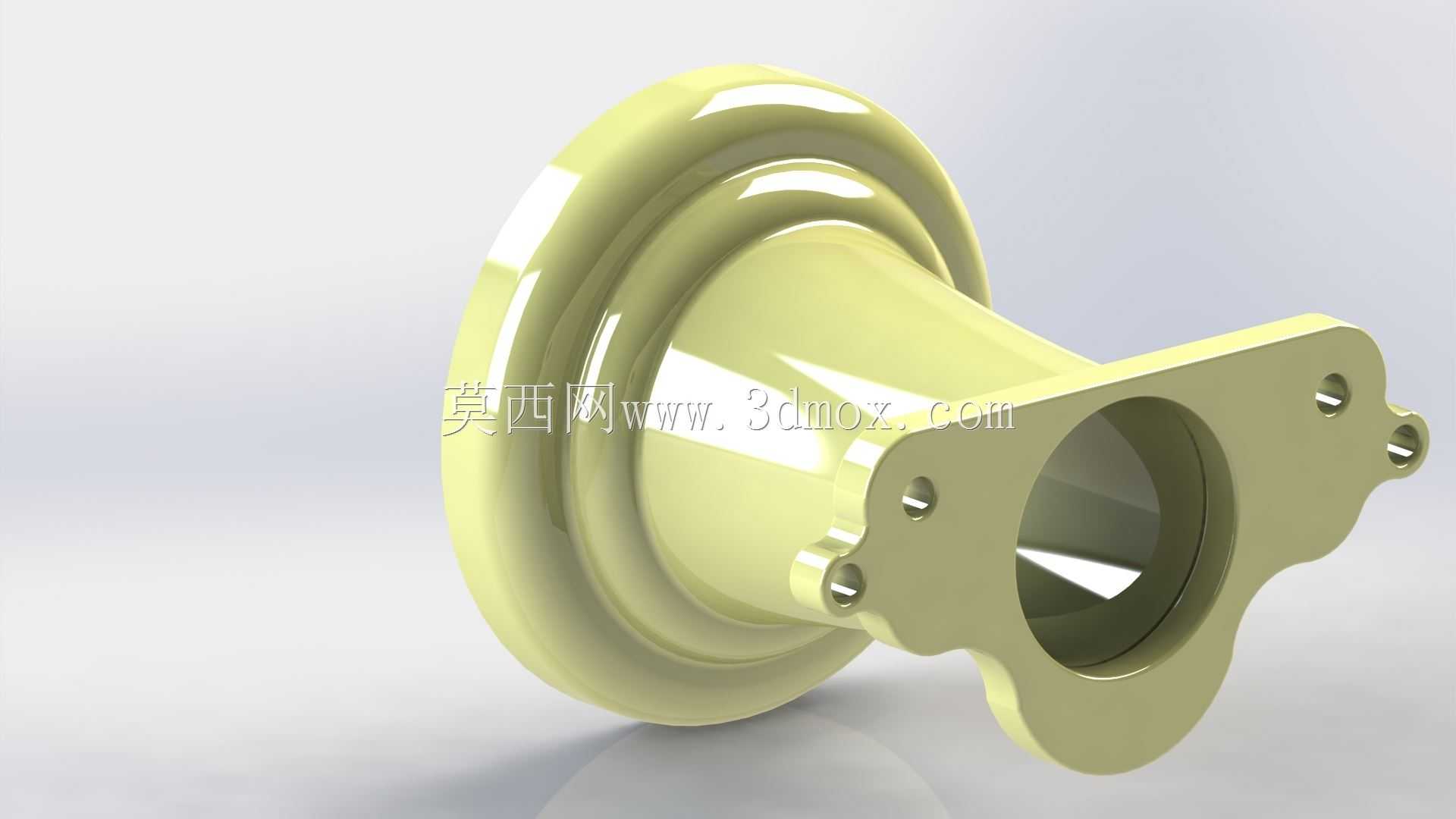

带法兰安装座喇叭形导流进气接头

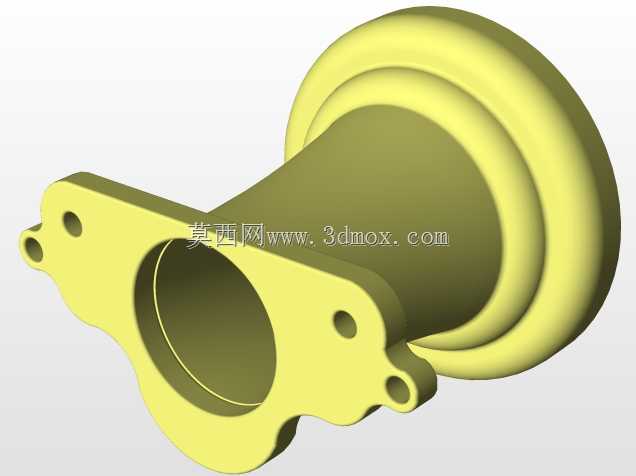

该款带法兰安装座的喇叭形导流接头，主要应用在中小功率内燃机组进气系统、工业通风管路末端、负压吸尘设备的气路衔接场景中，作为气路系统的导流过渡部件，核心作用是平顺引导气流进入后端管路或设备腔体，降低气流进入管路时的局部紊流与压损，提升气路输送的整体效率。在实际使用场景中，这类接头常被安装在空气滤清器与进气歧管的衔接位置，或是工业除尘设备的吸风口末端，通过喇叭形的扩口结构收拢分散气流，避免气流在入口处形成涡流造成的能量损耗，同时也能减少气流高速通过时产生的气动噪音。从功能特性来看，该接头采用一体化成型结构，一端为卷边强化的喇叭形扩口，扩口边缘做了圆弧卷边处理，既能够提升入口处的结构强度，避免长期受气流冲击出现边缘形变，也能通过圆弧过渡引导气流顺滑进入接头腔体，减少气流与端口边缘的碰撞摩擦；另一端为带安装孔的异形法兰安装座，法兰座上预留了三个对称分布的安装定位孔，可通过螺栓直接与后端设备的对接端面完成刚性连接，安装后密封面贴合紧密，能够有效避免气路出现泄漏问题，法兰与喇叭腔体之间做了平滑的曲面过渡，不存在气流滞留的死角，日常维护清理时也不易积留灰尘杂质。在设计思路上，这款接头的腔体采用等渐变径的流线型结构，从喇叭入口端到法兰对接端的内径平滑收窄，整个内壁没有突兀的台阶或折角，能够让气流在腔体内保持稳定的层流状态，最大程度降低气流通过时的压力损失；法兰安装座的轮廓根据对接端面的安装空间做了异形切边处理，在保证安装孔位周边结构强度的前提下，尽可能缩小法兰座的整体外轮廓尺寸，减少安装时占用的周边空间，适配安装空间较为紧凑的设备布局。从安装边界与尺寸适配来看，该接头的法兰端对接孔径与常规通径的气路管路匹配，安装孔的孔距符合通用管路对接的安装规范，安装时只需将法兰端面与对接件的密封面对齐，穿入对应规格的紧固螺栓即可完成固定，不需要额外制作转接配件；喇叭端的最大外扩直径经过优化，既保证了足够的气流收拢面积，也不会因为扩口过大干涉周边其他部件的安装布局，接头整体的轴向长度控制在紧凑区间，安装后不会过度延伸占用设备外部空间，适配各类紧凑型气路系统的安装需求。
