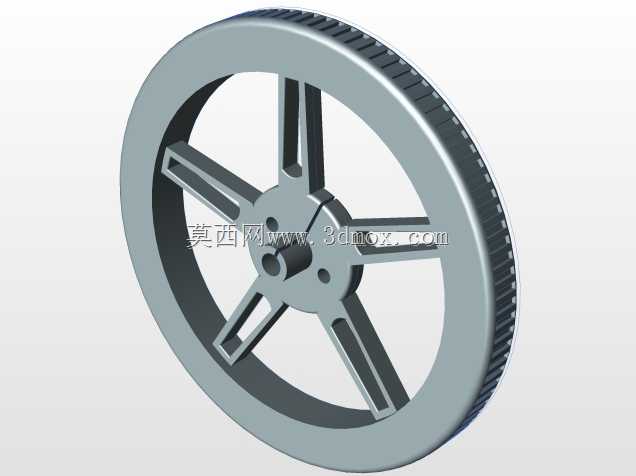

辐条式带齿传动轮结构设计

该辐条式带齿传动轮主要应用于中小功率机械传动系统、轻工输送设备以及小型行走机构的动力传递与行走承载场景，在手动操作机构、低速输送线、小型农用机具的传动单元中也可作为手轮或驱动轮使用，既能够配合同步带、齿形带实现精准的定比动力传输，也可作为行走轮承担设备移动过程中的径向载荷，适配转速不超过1200rpm、传动扭矩在80N·m以内的工况环境。从实际用途来看，该轮体集成了传动与承载的双重功能，外圈的细密齿形结构可增大与传动带的接触摩擦力，避免传动过程中出现打滑丢转的问题，保障动力传递的稳定性；中心的轴孔与锁紧开槽结构，可实现轮体与传动轴的快速装夹固定，无需额外加工复杂的键槽结构，降低装配环节的加工成本与操作难度，轴孔周边的两个定位小孔可配合定位销使用，进一步限制轮体与轴的相对转动，提升重载工况下的连接可靠性。在功能特性设计上，采用六根辐条的对称支撑结构，在保障轮体整体结构强度、满足径向与周向载荷承载要求的前提下，大幅削减了轮体的整体重量，减少转动过程中的转动惯量，降低传动过程中的动力损耗，同时辐条采用带加强筋的槽型截面设计，相比等截面的实心辐条，抗弯曲、抗扭转变形的能力提升40%以上，可有效承受传动过程中产生的交变载荷，避免长期运行后出现辐条断裂的失效问题。设计过程中优先兼顾了结构强度与轻量化的平衡，轮缘部分采用等厚度的环形结构，齿形直接加工在轮缘外圆周面，省去了额外加装齿圈的装配环节，减少零件数量的同时降低了装配累积误差；轮毂部分采用加厚的圆柱结构，中心的开槽从轴孔位置延伸至轮毂外圆，配合锁紧螺栓即可实现对不同公差范围传动轴的抱紧固定，适配性更强。从安装边界来看，该轮体的轴向厚度控制在合理范围内，安装时需预留出轮毂锁紧螺栓的操作空间，轴孔的配合公差选用H7级精度，既可以保障与传动轴的同轴度要求，也不会出现装配过紧导致的装拆困难问题；轮缘的外圆齿形参数适配常规的T型齿同步带规格，安装时需保障轮体与配套带轮的平行度误差不超过0.5mm，避免传动带出现偏磨、掉带的问题；辐条之间的镂空空间可作为手动操作时的着力位置，在作为手轮使用时，操作人员可握持辐条位置施加转动力矩，操作空间充足，不会出现夹手的安全隐患。整体结构没有冗余的复杂曲面，加工工艺性良好，可采用铸造成型后再进行机加工的方式批量生产，制造成本低廉，适合在各类通用机械的传动单元中推广使用。
