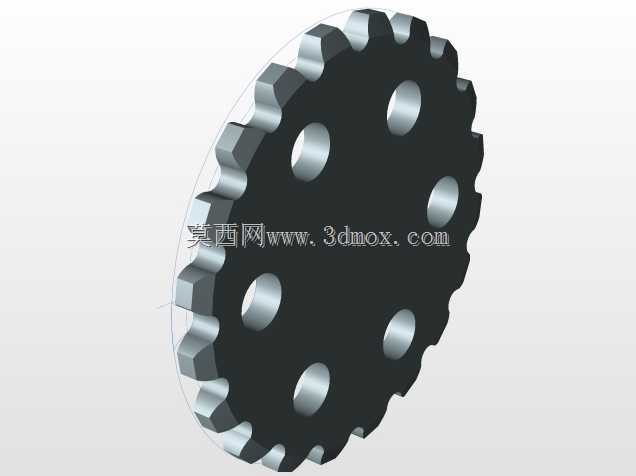

NX8.5设计的多孔薄型直齿传动齿轮

这款薄型多孔直齿齿轮是面向中小载荷传动场景开发的核心传动零件，目前广泛应用于轻工自动化生产线、小型输送设备、桌面级加工机具、精密传动模组以及民用机电产品的动力传递环节中，承担着匹配转速、传递扭矩、改变传动方向的核心作用，是机械传动系统里应用范围最广、适配场景最多的基础传动构件之一。在实际设备运行过程中，这类薄型齿轮多适配安装在空间紧凑的传动腔体内，不需要过大的安装预留空间，能够在有限的设备内部空间里完成稳定的动力传递，尤其适合对整机重量、安装厚度有严格限制的轻型机电设备。从功能特性来看，该齿轮采用标准渐开线齿形设计，齿部经过参数化拟合修形，啮合过程中齿面接触均匀，传动过程噪音低、传动效率高，能够长期保持稳定的传动比，不会出现明显的传动滞后或者转速波动问题；轮盘上均匀分布的六个圆形通孔，一方面能够有效降低齿轮自身的转动惯量，让设备启停过程更加平顺，减少传动系统的冲击载荷，另一方面也能够在齿轮高速运转过程中带动腔体内空气流动，辅助带走啮合过程产生的热量，降低齿面工作温度，延长齿轮的使用寿命，同时均匀分布的孔位也能够作为安装定位孔，配合紧固件实现与传动轴、连接法兰的快速装配，减少额外的定位工装使用。从设计思路层面，这款齿轮在建模阶段优先保证了齿形参数的标准化，确保其能够与同模数的标准直齿轮完成顺畅啮合，不需要额外的定制适配；整体采用薄型盘式结构，在保证轮齿抗弯强度、盘体抗扭强度的前提下，尽可能压缩了齿轮的轴向厚度，最大化节省安装空间；孔位采用圆周等角度分布设计，保证齿轮运转过程中的动平衡性能，避免高速转动时出现偏心振动问题，同时孔位的大小、位置都经过受力校核，不会因为开孔削弱盘体的整体结构强度，能够承受额定范围内的冲击载荷与交变扭矩。在外形尺寸与安装边界方面，该齿轮的齿顶圆、齿根圆参数均符合对应模数的标准齿轮尺寸规范，轴向厚度适配常规的轻型传动轴承位宽度，中心安装孔可根据实际传动轴尺寸进行适配调整，安装时只需要保证齿轮端面与传动轴轴线垂直，啮合侧隙控制在标准推荐范围内，即可实现稳定运行，不需要额外设计复杂的支撑固定结构，装配门槛低，后期维护更换也十分便捷，能够大幅降低设备的装配与维护成本。
