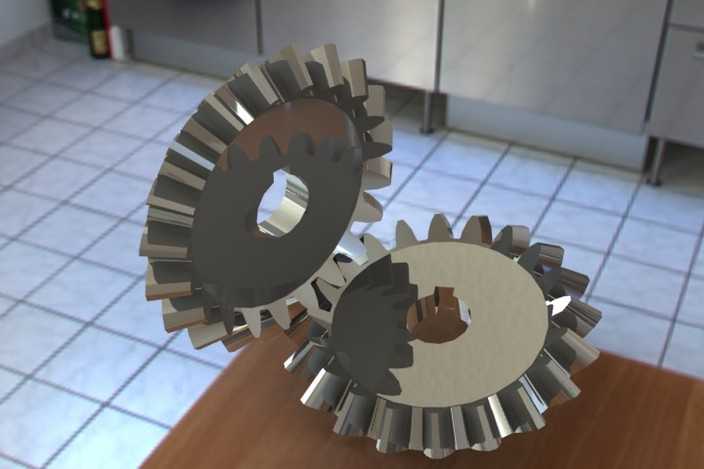

本锥齿轮组件采用三维参数化建模方式完成整体设计,建模过程中严格遵循直齿锥齿轮的齿形生成规范,以背锥展开的渐开线齿廓为基础,通过特征放样、阵列切除的方式完成单个锥齿轮的齿部结构构建,保证齿形参数符合机械设计手册中对应模数、齿数锥齿轮的几何尺寸要求。两个配对锥齿轮的轴交角设定为90度,建模阶段通过装配约束完成精准啮合定位,调整齿侧间隙至合理传动范围,避免出现传动卡滞或间隙过大的问题,确保两齿轮轴线处于垂直相交的正确位置,匹配垂直轴之间的动力传输需求。材质设置阶段,为齿轮主体赋予了优质合金结构钢的材质属性,调整金属材质的反射率、粗糙度参数,还原钢制零件经机加工后的金属质感,齿面部分适当提高高光反射强度,模拟齿面精加工后的光滑表面效果,轮毂、键槽部位则保留适度的粗糙质感,区分不同加工面的视觉差异。渲染环节采用室内工业场景环境,搭配柔和的漫反射主光源与局部补光,清晰展现锥齿轮的齿部轮廓、啮合接触区域以及整体结构形态,通过光影对比突出齿形的立体感与零件的金属质感。设计过程中重点考量了锥齿轮的传动特性,针对垂直轴传动的受力特点,对齿根过渡圆角进行了优化处理,降低应力集中风险,同时在轮毂位置设计了标准键槽结构,方便与传动轴进行周向固定,保证动力传递过程中的连接可靠性。整体组件结构简洁紧凑,两个锥齿轮的参数匹配合理,可直接用于垂直轴传动机构的结构验证、装配模拟以及相关机械设计的教学演示场景,能够直观展现锥齿轮传动的啮合原理与结构特点,为后续的工程分析、加工制造提供准确的三维模型基础。
